W produkcji metalowej decyzje o parametrach grzania i chłodzenia wpływają nie tylko na twardość czy odporność na zużycie, ale też na odrzuty, terminy i stabilność wymiarową. Dobrze prowadzona obróbka cieplna potrafi wydłużyć żywotność detalu bez kosztownych zmian konstrukcyjnych, ale źle ustawiony cykl szybko zamienia się w pęknięcia, odkształcenia albo serie do poprawki. Ten tekst porządkuje najważniejsze metody, pokazuje, jak oceniać parametry procesu i gdzie w praktyce produkcyjnej najczęściej ucieka jakość.
Najważniejsze decyzje przy procesach cieplnych w produkcji zapadają przed włączeniem pieca
- O wyniku najbardziej decydują temperatura, czas wygrzewania, szybkość chłodzenia i geometria detalu.
- W praktyce najczęściej stosuje się wyżarzanie, hartowanie z odpuszczaniem, nawęglanie, azotowanie i hartowanie powierzchniowe.
- Kontrola jakości powinna obejmować nie tylko twardość, ale też wymiary, odkształcenia, strukturę i powtarzalność partii.
- Duże serie opłaca się planować we własnym zakładzie, a małe lub nietypowe zlecenia często lepiej oddać na zewnątrz.
- Przy częściach precyzyjnych dużo bezpieczniejsze bywają metody ograniczające nagrzewanie tylko do warstwy wierzchniej.
Dlaczego procesy cieplne tak mocno wpływają na wynik produkcji
Patrzę na ten etap jak na dźwignię, która zmienia właściwości materiału bez ingerencji w geometrię części. To ważne, bo w dobrze ustawionym planie produkcji nie chodzi wyłącznie o to, żeby detal był twardszy. Chodzi o to, żeby był twardszy wtedy, kiedy tego potrzebuje, i nadal dał się obrobić, zmierzyć oraz zmontować bez dodatkowych poprawek.
W praktyce zyski są trzy. Po pierwsze, wzrasta odporność na ścieranie i zmęczenie materiału, co wydłuża żywotność części pracujących pod obciążeniem. Po drugie, można poprawić skrawalność albo zmniejszyć naprężenia własne, czyli ograniczyć ryzyko wypaczeń po spawaniu, cięciu czy wcześniejszej obróbce. Po trzecie, łatwiej utrzymać powtarzalność, a to w produkcji seryjnej bywa ważniejsze niż pojedynczy rekord twardości.
Ja najczęściej widzę ten sam błąd: firma traktuje etap cieplny jako końcówkę procesu, a nie jego część. Tymczasem jedno odchylenie w tym miejscu potrafi rozsunąć cały harmonogram, bo po nim dochodzi prostowanie, szlifowanie, ponowny pomiar albo nawet brak możliwości dalszego montażu. To prowadzi do pytania, co dokładnie trzeba kontrolować, żeby nie zgadywać wyniku.

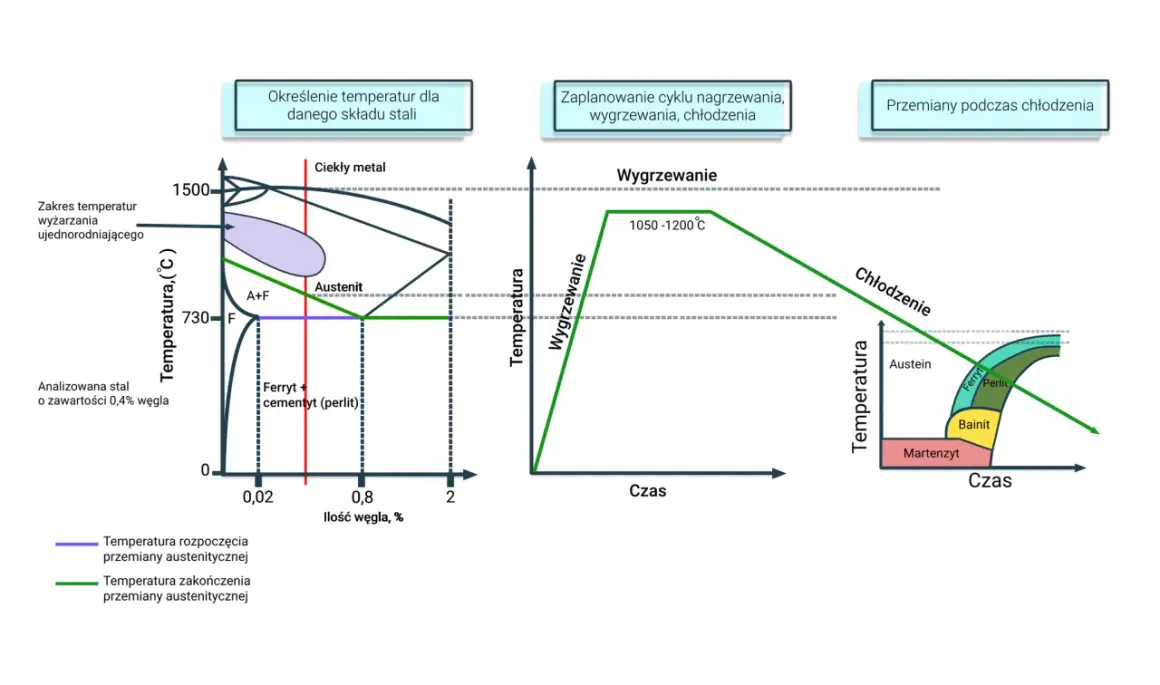

Jak wygląda poprawnie ustawiony cykl i co trzeba mieć pod kontrolą
Podstawą jest zrozumienie, że nie ma jednej uniwersalnej recepty. Nawet jeśli dwa elementy mają ten sam gatunek stali, inna grubość, masa, kształt albo sposób chłodzenia mogą dać zupełnie inny efekt. W praktyce myślę o tym tak: to nie jest tylko „grzanie metalu”, ale sterowanie przemianą strukturalną, w której liczy się każdy szczegół.
Austenityzowanie, czyli nagrzanie do zakresu, w którym stal przechodzi w austenit, wymaga precyzji, ale nie tylko ono. Ac1 to umowna temperatura początku przemiany austenitycznej w stali, więc przy planowaniu cyklu traktuję ją jako punkt odniesienia, a nie sztywną receptę. Dopiero z takiego punktu widać, jak ważne są kolejne zmienne:
- Temperatura austenityzowania albo nagrzania do właściwego zakresu, czyli momentu, w którym struktura stali przygotowuje się do dalszej przemiany.
- Czas wygrzewania, bo zbyt krótki nie ujednorodni przekroju, a zbyt długi zwiększa ryzyko rozrostu ziarna i utleniania powierzchni.
- Szybkość chłodzenia, która decyduje o tym, czy powstanie struktura twarda, bardziej plastyczna, czy mieszana.
- Medium chłodzące, czyli woda, olej, polimer albo powietrze, zależnie od wymaganej intensywności chłodzenia i ryzyka pęknięć.
- Geometria i masa wsadu, bo grube przekroje reagują wolniej i nierówno, zwłaszcza przy detalach o skomplikowanym kształcie.
- Atmosfera pieca, ważna wtedy, gdy trzeba ograniczyć zgorzelinę, odwęglenie lub nadmierne utlenianie powierzchni.
Ważne jest też to, co często pomija się w planie technologicznym, czyli kolejność operacji. Jeśli detal ma być później szlifowany, a po procesie cieplnym zmienia wymiar o kilka setnych lub setnych części milimetra, trzeba to uwzględnić z góry. Jeśli ma pracować w zespole precyzyjnym, lepiej wcześniej przewidzieć prostowanie, pomiar i ewentualną korektę niż liczyć na szczęście. Gdy te założenia są już jasne, można sensownie porównać konkretne metody.

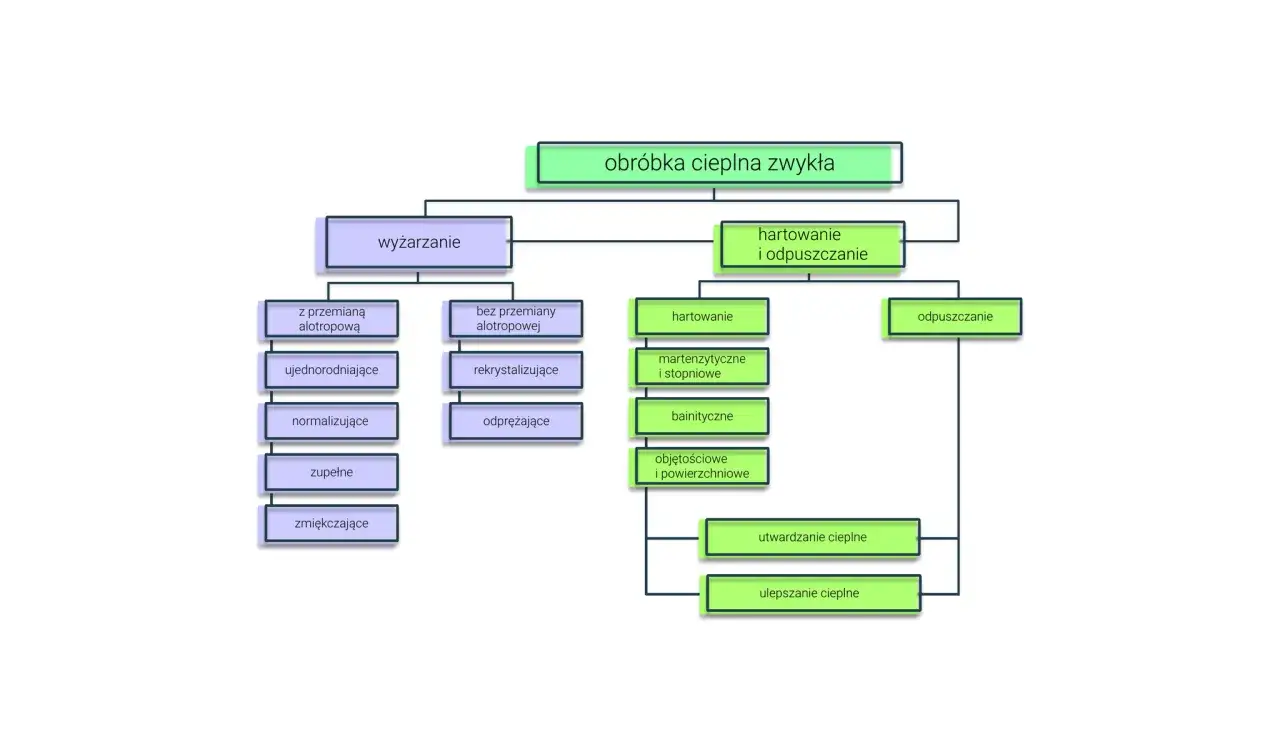

Którą metodę wybrać w zależności od celu
Wybór metody zawsze powinien wynikać z tego, co ma robić detal po zakończeniu cyklu. Inaczej projektuje się część nośną, inaczej narzędzie, a jeszcze inaczej wałek, który ma mieć twardą tylko powierzchnię. Poniżej porządkuję najczęstsze warianty, które w produkcji spotyka się najczęściej.
| Metoda | Po co się ją stosuje | Orientacyjny zakres | Najczęstsze zastosowanie | Co grozi przy złych parametrach |
|---|---|---|---|---|
| Wyżarzanie odprężające | Usuwa naprężenia po spawaniu, odlewaniu lub intensywnej obróbce plastycznej | Najczęściej poniżej Ac1, w praktyce często około 500-650°C, zależnie od materiału | Korpusy, odlewy, konstrukcje spawane | Brak stabilności wymiarowej, pęknięcia, dalsze odkształcenia |
| Wyżarzanie normalizujące | Ujednolica strukturę i poprawia własności mechaniczne | O 30-50°C powyżej Ac1 | Stale konstrukcyjne, staliwa, półwyroby przed kolejnymi operacjami | Niejednorodna struktura, rozrzut własności między partiami |
| Hartowanie z odpuszczaniem | Podnosi twardość, a po odpuszczaniu przywraca część plastyczności i redukuje kruchość | Hartowanie zależne od gatunku stali, odpuszczanie zwykle 150-650°C | Wały, przekładnie, elementy przenoszące obciążenia | Pęknięcia po hartowaniu, nadmierna kruchość, duże odkształcenia |
| Hartowanie powierzchniowe | Utwardza tylko warstwę wierzchnią, zostawiając bardziej ciągliwy rdzeń | Wysoka temperatura tylko lokalnie, potem szybkie chłodzenie | Koła zębate, wałki, czopy, elementy narażone na ścieranie | Za płytka warstwa, przegrzanie powierzchni, nierówna twardość |
| Nawęglanie | Zwiększa zawartość węgla w warstwie wierzchniej przed dalszym hartowaniem | Zwykle 900-950°C, warstwa najczęściej 0,5-2 mm | Elementy cierne, koła zębate, części wymagające twardej powierzchni i odpornego rdzenia | Za mała głębokość warstwy, krzywa twardość, problemy ze zużyciem |
| Azotowanie | Utwardza warstwę wierzchnią azotem, często przy niewielkich zmianach wymiaru | Poniżej Ac1, czas od kilkunastu minut do kilkudziesięciu godzin, przyrost wymiarów zwykle 10-3–10-2 mm | Części precyzyjne, elementy odporne na ścieranie i korozję | Zbyt płytka warstwa, słaba odporność eksploatacyjna, rozczarowanie trwałością |
Najbardziej praktyczna różnica między tymi metodami nie leży w samej nazwie, tylko w kompromisie. Jeśli zależy mi na minimalnym odkształceniu, szukam procesu ograniczającego strefę grzania. Jeśli ważniejsza jest głęboka, odporna warstwa, wybiorę inną drogę, ale zaakceptuję dłuższy cykl i wyższe ryzyko korekt po procesie. Po samym hartowaniu twardość może przekraczać 60 HRC, ale bez odpuszczania materiał staje się wyraźnie bardziej kruchy, więc szybka poprawa jednego parametru często psuje drugi. To właśnie tu zaczyna się świadome zarządzanie technologią, a nie tylko wybór „mocniejszej” opcji.
W praktyce bardzo pomaga też proste rozróżnienie: dla części nośnych liczy się równowaga twardości i ciągliwości, dla elementów ściernych, głębokość warstwy, a dla detali precyzyjnych stabilność wymiarowa. Gdy te cele są pomieszane, partia zwykle kończy się dodatkowymi kosztami. I właśnie dlatego kontrola jakości musi być prowadzona szerzej niż sam pomiar twardości.
Gdzie kontrola jakości robi największą różnicę
Jeżeli mam wskazać jedno miejsce, w którym najłatwiej uratować albo stracić serię, to jest nim kontrola. Nie na końcu, po odbiorze, ale w trakcie całego cyklu. Dobrze ustawiony piec, dobrze dobrane chłodzenie i sensownie zaplanowana partia nie wystarczą, jeśli brakuje rejestracji parametrów, powtarzalnego pomiaru i jasnej identyfikowalności wsadu.
Najważniejsze punkty kontroli wyglądają zwykle tak:
- Kalibracja czujników i rejestratorów, bo bez tego temperatura z pulpitu może różnić się od rzeczywistej temperatury detalu.
- Jednorodność temperatury w komorze, szczególnie przy dużym wsadzie, gdy środek i skraj partii nie nagrzewają się tak samo.
- Kontrola czasu wygrzewania i przerwy między operacjami, zwłaszcza przy hartowaniu, gdzie liczą się sekundy przejścia od pieca do chłodzenia.
- Pomiar twardości po procesie, najlepiej dobrany do części. Rockwell daje szybki wynik, a Vickers bywa wygodny przy cienkich warstwach i małych strefach.
- Kontrola wymiarów i prostoliniowości, bo dobra twardość nie pomaga, jeśli element nie mieści się w tolerancji montażowej.
- Ocena struktury przy nowych recepturach albo pierwszej serii, gdy sama twardość nie mówi jeszcze wszystkiego.
Przy procesach powierzchniowych nie zatrzymuję się na jednym odczycie z miernika. Jeśli warstwa ma być rzeczywiście funkcjonalna, trzeba patrzeć również na głębokość utwardzenia, a nie tylko na liczbę HRC na powierzchni. To szczególnie ważne przy częściach pracujących zmęczeniowo, bo twarda skóra bez odpowiednio przygotowanego rdzenia jest tylko częściowym sukcesem. Kiedy te punkty są domknięte, można spokojniej przejść do pytania o organizację pracy w zakładzie.
Jak włączyć proces do planu produkcji bez chaosu w harmonogramie
W zarządzaniu produkcją ten etap najlepiej traktować jak osobny zasób, nie jak „dodatek” do obróbki mechanicznej. Piec ma swoją przepustowość, cykl ma swoją długość, a wsad nie powinien trafiać do komory przypadkowo. Z mojego doświadczenia wynika, że największe straty biorą się nie z samego kosztu energii, tylko z nieprzemyślanej kolejności zleceń, czekania na wolny piec i niepotrzebnych przestojów między operacjami.
Kiedy opłaca się zrobić to we własnym zakładzie
- Gdy serie są duże i powtarzalne, a receptura nie zmienia się co tydzień.
- Gdy zależy Ci na krótkim przepływie materiału między obróbką skrawaniem, procesem cieplnym i kontrolą końcową.
- Gdy masz własny nadzór jakościowy, zapis parametrów i możliwość szybkiego reagowania na odchylenia.
- Gdy detale są na tyle podobne, że obłożenie pieca da się sensownie zaplanować na wiele dni do przodu.
Przeczytaj również: Layout - Co to jest i dlaczego jest kluczowy w projektowaniu?
Kiedy lepiej zlecić usługę na zewnątrz
- Przy prototypach, małych seriach i partiach o dużej zmienności wymiarów.
- Gdy geometria jest trudna, a ryzyko odkształceń wysokie.
- Jeśli potrzebujesz specjalnej atmosfery, lokalnego grzania albo procesu pod bardzo konkretną dokumentację.
- Gdy wewnętrzny piec byłby wykorzystywany zbyt rzadko, a koszt utrzymania przewyższa korzyści.
Dobry przykład to wałek po obróbce skrawaniem, który ma tylko twardą warstwę roboczą. W takiej sytuacji często lepiej postawić na hartowanie powierzchniowe albo indukcyjne niż na pełne hartowanie całej objętości, bo skracam czas i ograniczam prostowanie. Z kolei przy odlewie albo dużym korpusie po spawaniu częściej sens ma odprężanie, bo celem nie jest maksymalna twardość, tylko stabilność kształtu. Taki sposób myślenia porządkuje produkcję znacznie lepiej niż szukanie jednej technologii dla wszystkich części.
W praktyce najzdrowszy model to ten, w którym już na etapie planowania wiadomo, kto odpowiada za recepturę, kto zatwierdza parametry i gdzie trafia zapis z cyklu. To pozwala uniknąć sytuacji, w której każda partia jest małym eksperymentem. I właśnie taki krótki przegląd przed startem serii robi największą różnicę.
Co sprawdzić przed uruchomieniem kolejnej serii, żeby uniknąć poprawek
Przed startem nowej partii robię prosty audyt, bo on oszczędza więcej czasu niż późniejsze tłumaczenie odrzuconych sztuk. Nie musi być rozbudowany, ale musi być konsekwentny. Jeśli każdy punkt jest sprawdzony na wejściu, to liczba niespodzianek po wyjściu z pieca dramatycznie spada.
- Czy gatunek materiału i jego stan wejściowy są potwierdzone dokumentacyjnie.
- Czy receptura zawiera temperaturę, czas, medium chłodzące i dopuszczalny zakres odchyłki.
- Czy piec jest po kalibracji, a rejestrator zapisuje pełną krzywą procesu.
- Czy wiadomo, gdzie w procesie potrzebne są pomiary pośrednie, a gdzie wystarczy kontrola końcowa.
- Czy przewidziano prostowanie, szlifowanie albo dodatkową obróbkę po procesie.
- Czy partia została ułożona tak, by najcięższe lub najbardziej masywne elementy nie zdominowały całego wsadu.
- Czy zapisano odpowiedzialność za odbiór, identyfikowalność i ewentualną reklamację.
Jeżeli miałbym zostawić jedną praktyczną zasadę, byłaby prosta: proces cieplny nie może być improwizacją. Gdy receptura, pomiar i kolejność operacji są dopięte, staje się narzędziem do stabilizacji produkcji, a nie źródłem odpadów. I właśnie tak warto patrzeć na ten etap, zwłaszcza wtedy, gdy jakość, termin i koszt muszą ze sobą współgrać.
