Dokładny zapis chropowatości na rysunku technicznym decyduje nie tylko o wyglądzie powierzchni, ale też o doborze procesu, czasie obróbki, sposobie kontroli i finalnym koszcie detalu. W tym artykule rozkładam temat na praktyczne elementy: jak czytać symbol, co oznaczają najważniejsze parametry, kiedy wymaganie jest realistyczne, a kiedy zaczyna niepotrzebnie podnosić koszt produkcji.
Najważniejsze informacje o zapisie powierzchni
- Sam symbol nie wystarcza - trzeba jeszcze odczytać parametr, wartość liczbową i warunki wykonania.
- Ra jest najczęstszy, ale w wielu zastosowaniach lepiej patrzeć też na Rz, Rt i charakter śladu narzędzia.
- Im niższa chropowatość, tym większe wymagania technologiczne i zwykle wyższy koszt wytworzenia.
- Falistość to nie to samo co chropowatość - mylenie tych pojęć prowadzi do złych decyzji w produkcji i kontroli.
- Stare rysunki mogą używać starszego zapisu, więc zawsze trzeba sprawdzić, według jakiej normy powstała dokumentacja.

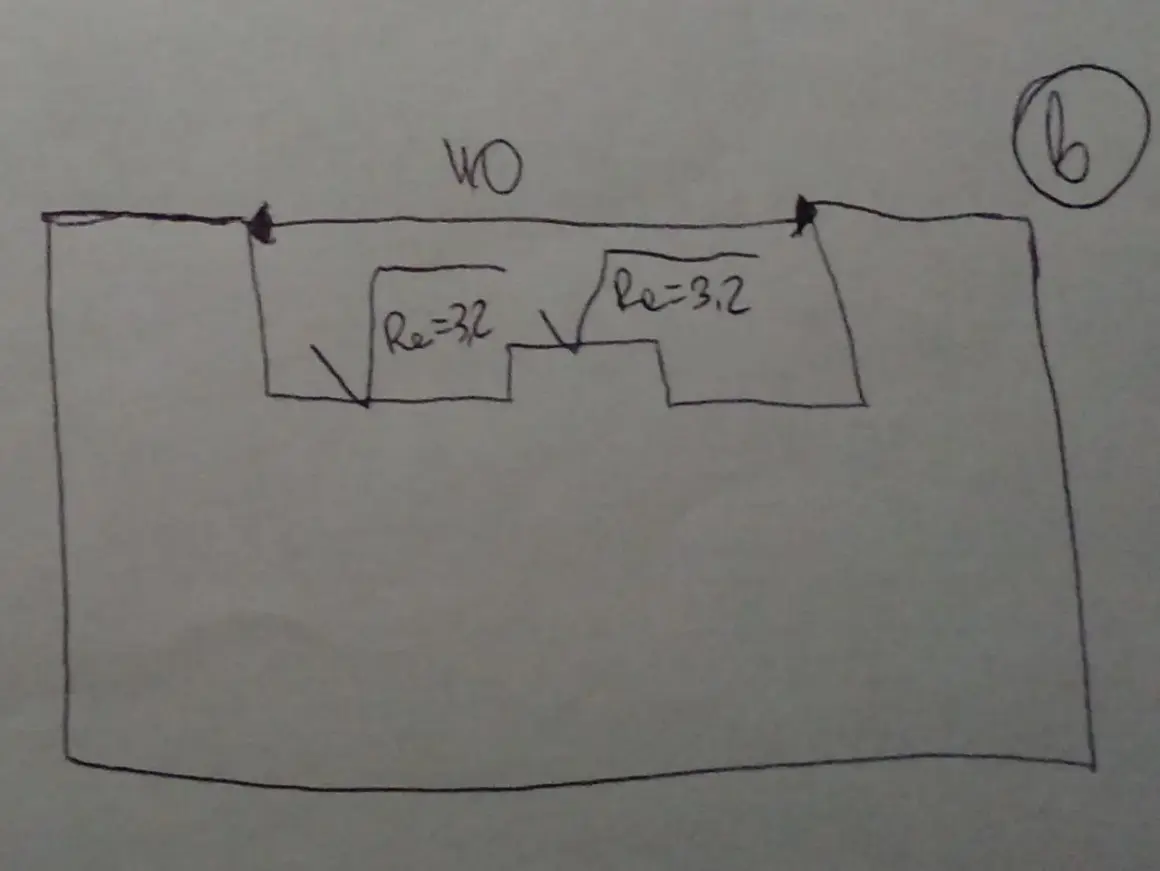

Jak czytać zapis chropowatości na rysunku technicznym
W praktyce traktuję ten zapis jak krótką umowę między konstruktorem, technologiem i kontrolą jakości. Znak przy powierzchni nie mówi tylko „ma być gładko”, ale wskazuje, jaką cechę powierzchni trzeba osiągnąć i w jakich warunkach ją uznać za zgodną. W starszych i nadal spotykanych schematach opis rozbija się na kilka pól wokół symbolu, dlatego warto czytać go po kolei, a nie zgadywać z samego trójkąta czy „ptaszka”.
Na szkoleniowych i starszych rysunkach najczęściej spotkasz taki układ informacji:
| Element zapisu | Co oznacza | Dlaczego to ważne |
|---|---|---|
| Parametr i wartość | Najczęściej Ra, rzadziej Rz, Rt lub inny parametr chropowatości | Określa granicę, którą trzeba osiągnąć, a nie tylko ogólne „dobre wykończenie” |
| Naddatek na obróbkę | Ile materiału wolno lub trzeba usunąć | Pomaga technologowi zaplanować kolejne operacje i zostawić zapas na wykończenie |
| Kierunkowość struktury | Ułożenie śladów po narzędziu lub sposobie wytwarzania | Ma znaczenie przy uszczelnieniach, prowadnicach, pasowaniach i powierzchniach ślizgowych |
| Metoda uzyskania | Na przykład szlifowanie, dogładzanie, chromowanie albo inna technologia | Ułatwia wykonawcy wybór procesu i zmniejsza ryzyko interpretacji „po swojemu” |
| Długość odcinka lub inny warunek pomiaru | Informacja potrzebna do porównywalnego pomiaru | Bez tego ten sam detal można ocenić różnie w zależności od aparatu i ustawień |
Najważniejsza zasada jest prosta: jeśli przy symbolu nie ma liczby, technologia i kontrola mają za mało danych. Z samego znaku nie da się jeszcze wywnioskować, czy powierzchnia ma być zwykła po frezowaniu, czy wyraźnie wykończona pod współpracę z uszczelnieniem albo łożyskowaniem. Z tego miejsca naturalnie przechodzę do kolejnej rzeczy, która najczęściej robi zamieszanie: różnicy między chropowatością a innymi cechami powierzchni.
Czym różni się chropowatość od falistości i kierunkowości
To rozróżnienie brzmi teoretycznie, ale na produkcji decyduje o tym, czy dobrze dobierzesz filtr, metodę pomiaru i sposób oceny. Chropowatość opisuje drobne nierówności powierzchni, zwykle związane bezpośrednio z narzędziem i obróbką. Falistość dotyczy nierówności większych, bardziej rozciągniętych, które wynikają na przykład z drgań, ugięcia obrabiarki albo błędów stabilności procesu.
- Chropowatość - drobna struktura po obróbce, istotna dla tarcia, uszczelnienia i wyglądu powierzchni.
- Falistość - dłuższe, „miękkie” nierówności, które potrafią zepsuć kontakt dwóch elementów mimo dobrego Ra.
- Kierunkowość śladów - układ rys po narzędziu, ważny tam, gdzie powierzchnia pracuje ślizgowo albo ma odprowadzać ciecz.
W praktyce największy błąd polega na tym, że ktoś widzi problem na powierzchni i od razu wpisuje bardzo niskie Ra, choć realną przyczyną jest falistość albo niewłaściwy przebieg procesu. Wtedy poprawa dokumentacji niczego nie naprawi, za to podniesie koszt. Jeżeli powierzchnia pracuje w zespole z uszczelnieniem, prowadzeniem liniowym albo dociskiem, najpierw patrzę na funkcję, a dopiero potem na samą liczbę. To prowadzi wprost do pytania: które parametry naprawdę warto stosować, a które tylko wyglądają precyzyjnie na papierze.
Które parametry mają realne znaczenie
Najczęściej w dokumentacji wracają trzy skróty: Ra, Rz i Rt. NIST wymienia wśród parametrów powierzchni także Rq, Rp, Rv i RSm, ale w codziennej praktyce produkcyjnej to właśnie Ra i jego „mocniejsze” odpowiedniki robią największą różnicę przy czytaniu rysunku i ocenie zgodności.
| Parametr | Co opisuje | Kiedy jest najbardziej użyteczny |
|---|---|---|
| Ra | Średnie odchylenie profilu od linii średniej | Gdy potrzebujesz prostego i porównywalnego parametru dla większości powierzchni |
| Rz | Różnicę między najwyższymi wierzchołkami i najgłębszymi dolinami na odcinku oceny | Gdy pojedyncze piki i doliny mają znaczenie dla pracy powierzchni |
| Rt | Całkowitą wysokość profilu | Gdy chcesz widzieć skrajne nierówności i ryzyko miejscowego kontaktu |
| RSm | Odstęp między nierównościami profilu | Gdy ważne są tarcie, smarowanie i kierunek pracy powierzchni |
Ra jest wygodny, bo łatwo go porównać i łatwo go wpisać do dokumentacji, ale ma jedną wadę: może ukryć pojedyncze ostre nierówności. Dla powierzchni estetycznej to często wystarcza, ale dla powierzchni pracujących ślizgowo, dociskowo albo uszczelniająco już nie zawsze. W takich przypadkach patrzę szerzej: na profil, kierunkowość śladu, a czasem również na Rz lub Rt, jeśli ryzyko lokalnych punktów styku jest realne.
To ważne także z punktu widzenia kontroli jakości. Jeśli w specyfikacji wpiszesz tylko Ra, a detal ma działać w kontakcie z drugim elementem, możesz formalnie „przejść badanie”, a praktycznie nadal mieć problem w montażu. Właśnie dlatego dobór parametru nie powinien być automatyczny. Następny krok to powiązanie wymagania z procesem, bo to właśnie proces najczęściej decyduje o tym, czy zapis jest rozsądny.
Jak dobrać wymaganie do procesu i kosztu
Z mojego doświadczenia wynika, że najdroższe błędy zaczynają się wtedy, gdy ktoś przepisuje bardzo niską wartość chropowatości bez sprawdzenia, czy technologia rzeczywiście ją dowiezie bez walki z czasem i odpadem. Im niższa chropowatość, tym zwykle mniejszy posuw, lepsze narzędzie, stabilniejsza maszyna, bardziej przewidywalny materiał i dokładniejsza kontrola. Innymi słowy: to nie jest tylko liczba, ale decyzja o całym łańcuchu procesu.
Orientacyjnie można patrzeć na takie zakresy Ra:
| Proces | Typowy zakres Ra, µm | Co to oznacza w praktyce |
|---|---|---|
| Toczenie zgrubne | 3,2 - 12,5 | Dobry punkt wyjścia dla części niewymagających wysokiej jakości powierzchni |
| Frezowanie ogólne | 1,6 - 6,3 | Zakres często spotykany na powierzchniach pomocniczych i obróbkowych |
| Wiercenie | 3,2 - 12,5 | Wartość zwykle wyższa, bo ślad narzędzia jest mniej korzystny niż po obróbce wykańczającej |
| Szlifowanie | 0,2 - 1,6 | Wejście w obszar precyzyjnego wykończenia i większych wymagań procesowych |
| Honowanie | 0,1 - 0,4 | Dobry wybór dla powierzchni pracujących z tarciem i wymagających stabilnego kontaktu |
| Docieranie i polerowanie | 0,01 - 0,2 | Poziom bardzo wysokiego wykończenia, zwykle stosowany tylko tam, gdzie naprawdę ma to sens |
Takie wartości traktuję jako punkt odniesienia, nie jako obietnicę. Na wynik wpływają jeszcze: materiał, sztywność układu, zużycie narzędzia, chłodzenie, geometria detalu i metoda pomiaru. Dlatego przed wpisaniem wymogu dobrze zadać sobie trzy pytania: czy ta powierzchnia coś uszczelnia, czy przenosi obciążenie i czy naprawdę potrzebuje tak niskiego Ra, czy tylko wygląda to „bezpieczniej” na rysunku?
Jeżeli odpowiedź na któreś z tych pytań jest niejasna, często lepiej najpierw ustalić funkcję powierzchni niż od razu obniżać wartość parametru. Tę ostrożność szczególnie warto zachować przy zmianie norm, bo tu łatwo pomylić stare i nowe zasady zapisu.
Co zmieniło ISO 21920 i kiedy uważać na starsze rysunki
W praktyce produkcyjnej nadal krążą dokumentacje oparte na starszych zasadach, a jednocześnie wchodzi nowszy sposób porządkowania zapisów powierzchni. Polski Komitet Normalizacyjny pokazuje PN-EN ISO 21920-1:2022-06 jako aktualne polskie wydanie części 1, czyli tej dotyczącej zapisu powierzchni na dokumentacji technicznej. Dla zespołu produkcyjnego ważny jest tu jeden wniosek: nowy zapis stosuje się do nowych rysunków, a starszych nie ocenia się automatycznie według dzisiejszych schematów.
To ma kilka praktycznych konsekwencji:
- Nie każdy symbol z dawnego rysunku oznacza dokładnie to samo, co współczesny zapis.
- Jeśli dokumentacja jest archiwalna, trzeba sprawdzić normę, według której została przygotowana.
- Przy wdrożeniach i audytach warto dopisać wewnętrzne wyjaśnienia, żeby technologia i kontrola czytały rysunek tak samo.
- Przy nowych projektach lepiej od razu używać jednej, spójnej wersji zapisu niż „mieszać” stare i nowe podejście.
Najważniejsze jest jednak coś bardziej prozaicznego: nie wolno zakładać, że każdy stary zapis jest błędny. Często jest po prostu zapisany według wcześniejszej normy i wciąż obowiązuje w swoim kontekście. Z mojego punktu widzenia to właśnie na styku starego i nowego najczęściej rodzą się nieporozumienia, które potem kosztują więcej niż sama obróbka. Dlatego przed wysłaniem rysunku do produkcji robię krótki, praktyczny przegląd ostatnich szczegółów.
Co sprawdzić przed przekazaniem rysunku do produkcji
Weryfikacja chropowatości nie musi być rozbudowana. Wystarczy kilka punktów, które od razu wyłapują większość problemów na styku konstrukcji i wykonawstwa.
- Czy parametr jest nazwany wprost? Sam symbol bez wartości daje zbyt duże pole do interpretacji.
- Czy wybrany parametr pasuje do funkcji powierzchni? Ra nie zawsze wystarcza, zwłaszcza przy uszczelnieniach i tarciu.
- Czy wartość jest realistyczna dla procesu? Zbyt niska liczba może wymusić niepotrzebnie drogi proces wykańczający.
- Czy wiadomo, jak mierzyć wynik? Trzeba znać odcinek, orientację pomiaru i warunki oceny.
- Czy dokumentacja nie miesza starego i nowego zapisu? To częsty powód sporów między działami.
- Czy zapis wspiera kontrolę jakości? Jeśli operator i kontroler rozumieją go tak samo, ryzyko reklamacji spada.
Jeżeli te punkty są domknięte, zapis powierzchni zaczyna pracować na produkcję, a nie przeciwko niej. Właśnie o to chodzi w dobrze przygotowanej dokumentacji: ma być wystarczająco precyzyjna, żeby dało się ją wykonać i sprawdzić, ale nie tak ostra, żeby sztucznie podnosiła koszt bez zysku funkcjonalnego.
