Tabliczka rysunkowa - co powinna zawierać i dlaczego ma znaczenie

Dobrze zrobiona dokumentacja techniczna oszczędza czas, ogranicza pomyłki i ułatwia kontrolę wersji na każdym etapie produkcji. Właśnie dlatego tabliczka rysunkowa, potocznie nazywana tabelką do rysunku technicznego, nie jest ozdobnikiem, tylko elementem, który porządkuje identyfikację wyrobu, rewizję i odpowiedzialność za dokument. W tym artykule pokazuję, co powinna zawierać, jak ją czytać i jakie błędy najczęściej powodują chaos na hali.

Czym jest tabliczka rysunkowa i dlaczego ma znaczenie w produkcji

Patrzę na tabliczkę rysunkową jak na metrykę całego rysunku. To ona mówi, co jest pokazane, kto opracował dokument, która wersja jest aktualna i na jakich zasadach wolno z niego korzystać. Bez tego nawet poprawny technicznie rysunek zaczyna być ryzykowny, bo ktoś na produkcji może otworzyć nieaktualny plik, a kontrola jakości porówna detal z inną rewizją niż dział konstrukcyjny.

W praktyce to właśnie tabliczka scala kilka obszarów naraz: projekt, technologię, planowanie, jakość i logistykę. Dla działu produkcji jest punktem odniesienia przy uruchomieniu operacji, dla kontroli jakości - pierwszym miejscem weryfikacji zgodności, a dla logistyki - sposobem na jednoznaczne przypisanie dokumentu do zlecenia, indeksu i dostawcy. Norma PN-EN ISO 7200 porządkuje pola danych, ale nie zamyka firmy w jednym sztywnym układzie, dlatego dobry szablon powinien być prosty, spójny i łatwy do utrzymania.

Ja zawsze zwracam uwagę na jedno: jeśli tabliczka nie pomaga szybko odpowiedzieć na pytanie „na jakiej wersji pracujemy?”, to jest źle zaprojektowana. I właśnie od tej praktycznej strony warto podejść do jej zawartości.

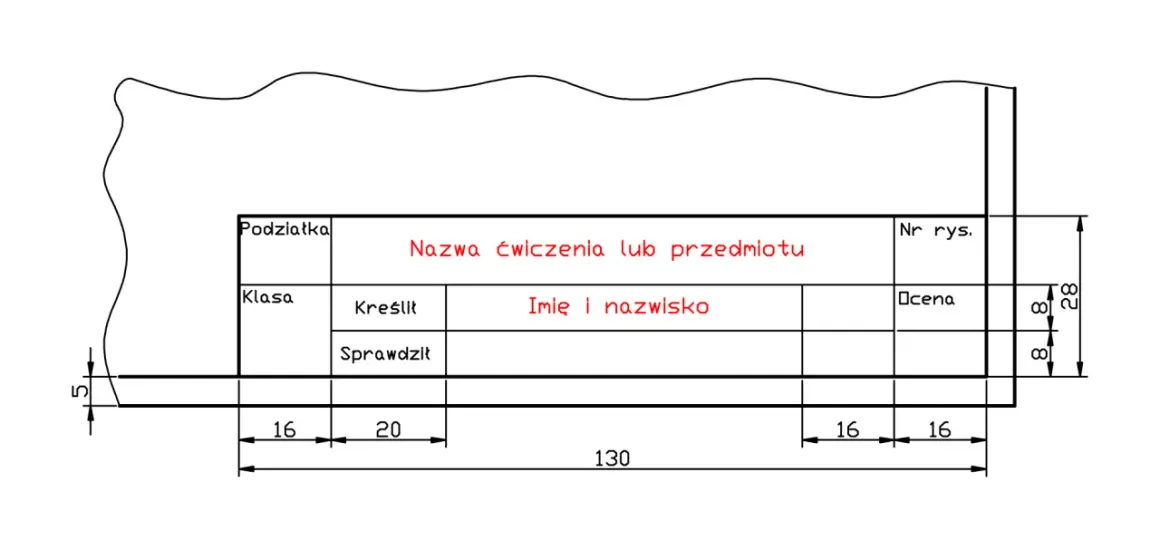

Co powinna zawierać poprawna tabliczka rysunkowa

W dobrze uporządkowanej dokumentacji nie chodzi o to, żeby upchnąć jak najwięcej pól. Chodzi o to, żeby najważniejsze informacje były w jednym miejscu i dało się je odczytać bez interpretacyjnych zagadek. Poniżej zestawiam pola, które w praktyce mają największą wartość.

Ja dzielę te dane na dwa koszyki: obowiązkowe identyfikacyjne i pomocnicze operacyjne. Do pierwszej grupy należą przede wszystkim numer, nazwa, rewizja, autor i zatwierdzenie. Druga grupa zależy od tego, jak firma pracuje z dokumentacją, czy ma PDM, czy wysyła rysunki do podwykonawców i czy potrzebuje dodatkowych informacji dla produkcji lub zakupów.

W praktyce warto unikać przesady. Tabliczka nie ma zastępować całej karty technologicznej ani specyfikacji materiałowej. Ma być szybkim punktem orientacyjnym, a nie ścianą tekstu. Dzięki temu łatwiej ją odczytać, wydrukować i utrzymać bez bałaganu w wersjach.

Skoro wiadomo już, co powinno się w niej znaleźć, warto spojrzeć na to, gdzie i jak ją umieścić, żeby rzeczywiście działała, a nie tylko wyglądała poprawnie w CAD.

Jak powinna wyglądać i gdzie ją umieścić

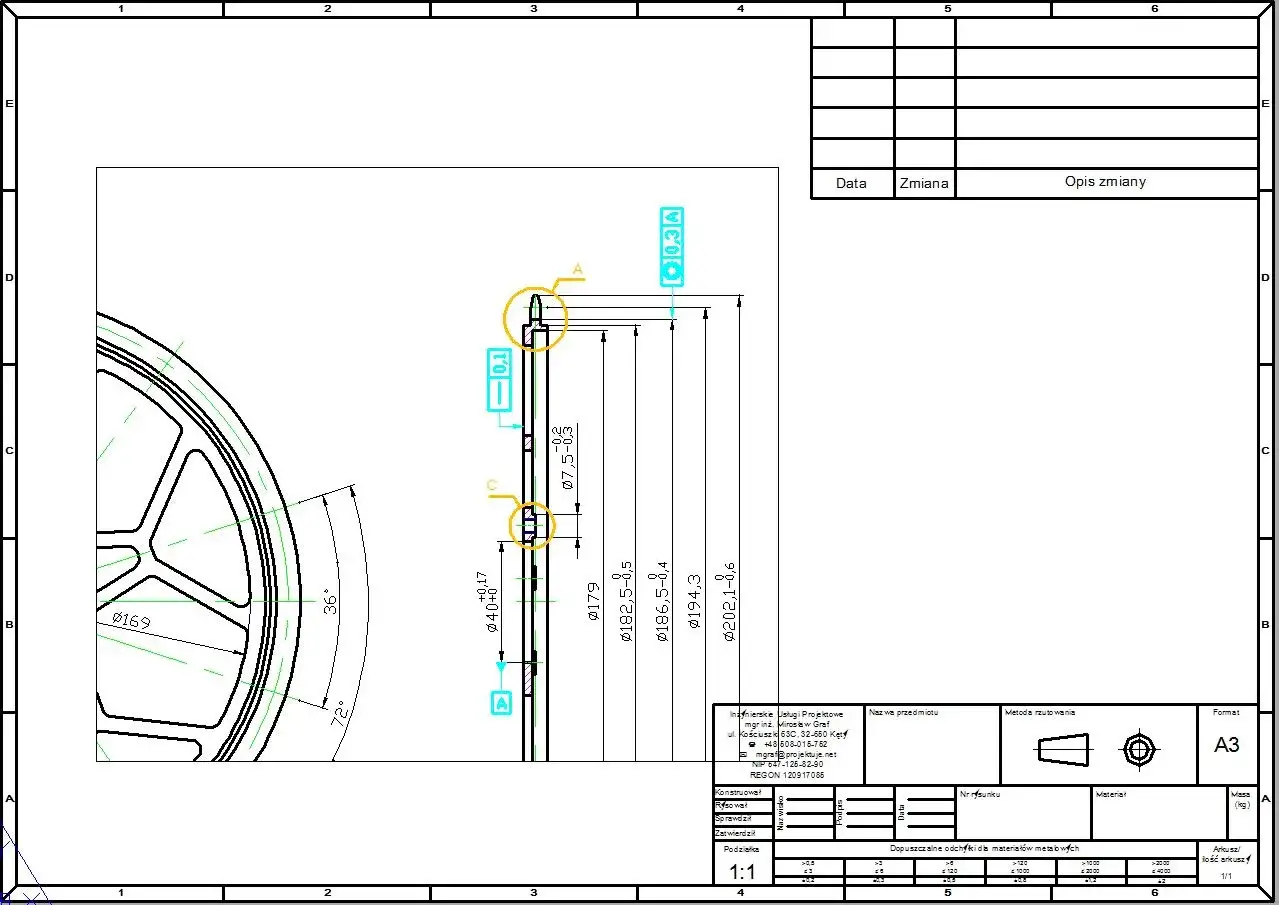

Najprostsza zasada brzmi: tabliczka ma być łatwa do odczytania po wydruku, złożeniu i skanie. Dla arkuszy A0-A3 standardowo trafia w prawy dolny róg obszaru rysunkowego, a dla A4 zwykle w dolną część arkusza. W praktyce trzymam się też limitu czytelności - jeśli blok zaczyna być przeładowany, jego wartość spada szybciej, niż wielu osobom się wydaje.

W dobrze przygotowanym szablonie liczy się nie tylko pozycja, ale też proporcje. Szerokość bloku identyfikacyjnego nie powinna być sztucznie rozciągana, a czcionka musi pozostać czytelna po wydruku w normalnej skali roboczej. Popularny błąd? Projektowanie tabliczki pod widok na ekranie, a nie pod realny obieg papierowy i PDF. Na monitorze wszystko wygląda dobrze, ale po wydruku nazwy pól zlewają się ze sobą i zaczyna się ręczne zgadywanie.

Ja zwracam uwagę na trzy rzeczy, które bardzo często decydują o jakości odbioru dokumentu: kontrast, margines i brak obrotu bloku. Tabliczka nie powinna być ustawiona bokiem tylko dlatego, że tak łatwiej było ją wpasować w arkusz. Jeżeli ktoś musi przekręcać głowę albo obracać plik, żeby odczytać numer rewizji, to projekt dokumentacji już na starcie działa przeciwko użytkownikowi.

• Kontrast - pola i opisy muszą być wyraźne także po skanie lub kserokopii.
• Margines - nie upychaj treści do samej ramki, bo przy składaniu arkusza część informacji znika.
• Spójność szablonu - ten sam układ powinien obowiązywać dla całej rodziny rysunków, a nie tylko dla jednego projektu.
• Brak przypadkowych dodatków - logo, pieczątki i komentarze powinny być używane świadomie, a nie jako sposób na wypełnienie pustej przestrzeni.

Jeśli dokument trafia do kooperanta albo do klienta, ta prostota ma jeszcze większe znaczenie. Dobrze ustawiona tabliczka przyspiesza czytanie rysunku bez konieczności dopytywania o podstawowe dane, a to prowadzi nas już do szerszego wpływu na produkcję i jakość.

Jak tabliczka wspiera produkcję, kontrolę jakości i logistykę

W wielu firmach traktuje się ją jak detal estetyczny, a to błąd. Z perspektywy operacyjnej jest to jeden z najtańszych sposobów na ograniczenie pomyłek w przepływie informacji. Wystarczy źle dobrana rewizja albo niejednoznaczna nazwa, żeby produkcja ruszyła z niewłaściwą wersją, a kontrola jakości porównywała wyrób do innego standardu niż ten, według którego go wykonano.

• Produkcja - operator i technolog szybciej sprawdzają numer rysunku, indeks zmiany i skalę, więc łatwiej uniknąć pracy na nieaktualnym dokumencie.
• Kontrola jakości - inspektor od razu widzi, która rewizja obowiązuje, jaki jest symbol rzutowania i jakie dane identyfikacyjne trzeba porównać z pomiarem.
• Logistyka - numer rysunku i nazwa części pomagają powiązać dokument z zamówieniem, kartą materiałową i oznaczeniem opakowania.
• Zakupy i kooperacja - dostawca zewnętrzny rzadziej popełnia błąd, jeśli dostaje jeden spójny komplet informacji zamiast kilku niespójnych plików.

W praktyce najwięcej problemów nie bierze się z samego projektu, tylko z obiegu dokumentów. Jeżeli w ERP, PDM i na wydruku funkcjonują trzy różne nazwy tego samego detalu, to tabliczka przestaje pełnić rolę porządkującą. PDM, czyli system do zarządzania danymi produktu, pomaga to ograniczyć, bo pilnuje wersji, statusów i zatwierdzeń w jednym miejscu.

Jest jeszcze jeden ważny aspekt: tabliczka wspiera śledzenie zmian. Gdy pojawia się reklamacja, przyspiesza odtworzenie, na której wersji produkowano partię i kto zatwierdził dokument. W środowisku, gdzie liczy się powtarzalność i odpowiedzialność, to ma większą wagę niż sam wygląd arkusza.

Skoro wiemy już, po co ten element istnieje, warto przejść do błędów. To właśnie one najczęściej zamieniają prosty blok danych w źródło kosztownych nieporozumień.

Najczęstsze błędy, które generują kosztowne pomyłki

W dokumentacji technicznej widzę kilka powracających wpadek. Nie są spektakularne, ale potrafią zatrzymać produkcję, wydłużyć kontrolę albo wywołać niepotrzebny zwrot do projektowania. Najgorsze jest to, że większość z nich da się wyeliminować prostym standardem.

• Brak rewizji lub nieusunięta stara wersja - produkcja bierze aktualny plik z niewłaściwego folderu i wykonuje detal według przestarzałego rysunku.
• Niespójne nazewnictwo - ten sam wyrób ma inną nazwę na rysunku, inną w BOM i inną w systemie ERP, czyli w praktyce w trzech miejscach istnieją trzy „wersje prawdy”.
• Nieczytelny blok identyfikacyjny - zbyt mała czcionka, zbyt wiele pól i brak logicznego układu sprawiają, że tabliczka przestaje być szybkim punktem odniesienia.
• Ręczne poprawki w PDF bez aktualizacji źródła - to jeden z najgorszych nawyków, bo tworzy dokument, którego nie da się wiarygodnie odtworzyć.
• Brak jednoznacznego zatwierdzenia - jeśli nie wiadomo, kto zaakceptował zmianę, trudno później ustalić odpowiedzialność.
• Mieszanie jednostek i symboli - szczególnie groźne przy współpracy z kooperantami, którzy mogą inaczej odczytać te same dane.

Najbardziej kosztowny błąd jest zwykle banalny: ktoś pracuje na starszej rewizji, bo nikt nie wycofał poprzedniej wersji z obiegu. Z punktu widzenia jakości to nie jest drobiazg, tylko realne ryzyko braków, przeróbek i opóźnień. Dlatego sam wygląd tabliczki nigdy nie wystarcza - potrzebny jest też prosty system jej obsługi.

To prowadzi do ostatniego, najbardziej praktycznego etapu: co ustalić w firmie, żeby dokumentacja działała stabilnie, a nie tylko „na papierze”.

Co sprawdzić przed przekazaniem rysunku na halę

Gdybym miał sprowadzić temat do krótkiej procedury, zacząłbym od pięciu kontroli. Nie są skomplikowane, ale właśnie przez to często się o nich zapomina. A to one decydują, czy rysunek trafi do produkcji jako bezpieczne źródło informacji, czy jako potencjalny generator błędów.

1. Sprawdź zgodność numeru rysunku, nazwy i rewizji - te trzy pola muszą mówić o dokładnie tym samym wyrobie i tej samej wersji.
2. Ustal, kto może zmieniać tabliczkę - najlepiej, żeby edycja była ograniczona do osób odpowiedzialnych za dokumentację, a nie do każdego użytkownika CAD.
3. Powiąż rysunek z innymi dokumentami - BOM, karta technologiczna i instrukcja kontroli powinny odsyłać do tego samego indeksu.
4. Zweryfikuj wydruk testowy - plik na ekranie nie wystarczy, bo dopiero wydruk pokazuje realną czytelność pól i proporcji.
5. Wycofuj stare wersje z obiegu - jeśli nowy indeks trafia do produkcji, poprzedni nie może dalej leżeć w tym samym miejscu „na wszelki wypadek”.

W dobrze działającej firmie tabliczka rysunkowa jest częścią systemu jakości, a nie tylko elementem rysunku. Jeśli jest konsekwentna, czytelna i powiązana z kontrolą wersji, zmniejsza liczbę pytań, skraca czas reakcji i ułatwia współpracę między działami. Ja traktuję ją jak mały detal o dużym wpływie - właśnie takie elementy często odróżniają dokumentację uporządkowaną od dokumentacji, która tylko wygląda poprawnie.

Jeżeli chcesz mieć z tego realny pożytek, trzymaj jeden wzorzec szablonu, pilnuj rewizji i nie pozwalaj, by w obiegu funkcjonowały równolegle różne wersje tego samego rysunku. To najprostsza droga do tego, żeby dokumentacja techniczna rzeczywiście wspierała produkcję, a nie ją spowalniała.
