W praktyce tolerancje kształtu i położenia decydują o tym, czy detal da się bezproblemowo zmontować, zmierzyć i utrzymać w stabilnym procesie. Sam wymiar nominalny nie wystarcza, jeśli otwór jest przesunięty, powierzchnia faluje albo oś wału odchyla się od bazy. Poniżej pokazuję, jak czytać te wymagania, jak odróżnić formę od położenia i jak dobrać kontrolę, żeby nie przepłacać za pomiar ani nie przepuszczać braków.
Najważniejsze zasady, zanim ocenisz rysunek
- Funkcja części jest ważniejsza niż sam symbol - tolerancja ma chronić montaż, pracę lub wymianę detalu.
- Tolerancje formy zwykle nie potrzebują bazy, a orientacji, położenia i bicia najczęściej wymagają odniesienia do bazy.
- Jedna źle dobrana baza potrafi zepsuć interpretację całego rysunku i wygenerować spory na kontroli.
- Metoda pomiaru musi być tak samo jednoznaczna jak samo wymaganie geometryczne.
- Zbyt ciasna tolerancja podnosi koszt obróbki, narzędzi i kontroli szybciej, niż zwykle zakłada dział techniczny.
- Najlepiej działa spójność między projektem, technologią i planem kontroli, a nie sam „ładny” zapis na rysunku.
Po co w ogóle stosuje się tolerancje geometryczne w produkcji
Ja zaczynam od prostego pytania: jaką funkcję ma zabezpieczać dana cecha części? Jeśli otwór ma przyjąć śrubę, sama średnica nie wystarczy. Otwór może być w tolerancji wymiaru, a mimo to być przesunięty tak, że montaż stanie się trudny albo niemożliwy. To właśnie w takich sytuacjach geometria jest ważniejsza niż wymiar nominalny.
W produkcji seryjnej tolerancje geometryczne porządkują trzy rzeczy naraz. Po pierwsze, stabilizują montaż, bo część pasuje nie tylko „na papierze”, ale w rzeczywistym zespole. Po drugie, ułatwiają kontrolę jakości, bo wiadomo, co mierzyć i względem czego. Po trzecie, ograniczają koszty procesu, jeśli są dobrane rozsądnie do funkcji detalu, a nie tylko „na wszelki wypadek”.
W praktyce widzę, że najwięcej problemów nie wynika z samego symbolu, tylko z tego, że konstrukcja opisuje część wymiarami liniowymi, a produkcja i odbiór próbują odgadnąć zamysł projektanta. Dobrze zapisane wymaganie geometryczne zamyka ten spór na poziomie rysunku. Żeby to dobrze odczytać, trzeba jednak umieć rozebrać ramkę tolerancyjną na elementy pierwsze.

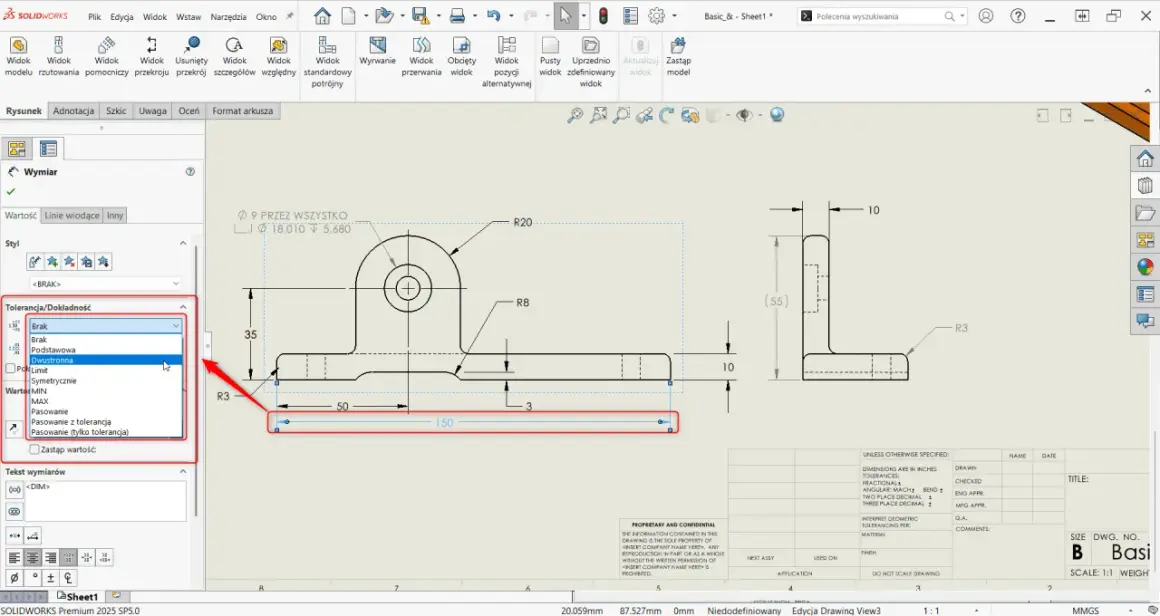

Jak czytać tolerancje kształtu i położenia na rysunku
Ramka tolerancyjna nie jest ozdobą. To skrócony zapis odpowiedzi na cztery pytania: co kontroluję, w jakiej strefie, względem jakich baz i z jakimi modyfikatorami. Jeśli te cztery elementy są jasne, interpretacja jest zwykle prosta. Jeśli choć jeden jest nieprecyzyjny, zaczynają się różne odczyty tego samego rysunku.
- Symbol mówi, jaka cecha jest kontrolowana, na przykład płaskość, prostopadłość albo pozycja.
- Wartość tolerancji określa szerokość strefy dopuszczalnej odchyłki, na przykład 0,02 mm albo 0,05 mm.
- Bazy A, B, C definiują układ odniesienia, czyli punkt, oś lub płaszczyznę, od której liczysz odchyłkę.
- Modyfikator zmienia sposób oceny, na przykład przy warunku maksimum materiału, gdy dopuszczalna odchyłka może zależeć od rzeczywistego wymiaru cechy.
Najprostszy przykład to płaskość 0,02 mm. Oznacza to, że cała powierzchnia musi zmieścić się między dwiema równoległymi płaszczyznami oddalonymi od siebie o 0,02 mm. Nie potrzeba tu bazy, bo kontrolujesz sam kształt powierzchni, a nie jej ustawienie względem innej cechy.
Inaczej działa pozycja otworu 0,05 mm względem baz A | B | C. Wtedy nie chodzi już tylko o samą średnicę otworu, ale o to, czy jego oś trafia do właściwego miejsca w układzie odniesienia. To jest szczególnie ważne przy częściach montażowych, gdzie kilka otworów musi współpracować z innymi elementami zespołu.
Warto pamiętać o jeszcze jednej rzeczy: baza musi być funkcjonalna. Jeśli wybierzesz bazę, której część w realnym montażu nie „widzi”, to pomiar może być poprawny matematycznie, ale bezwartościowy z punktu widzenia produkcji. Następny krok to dobór właściwego typu tolerancji do konkretnej cechy.
Które rodzaje geometrii najczęściej decydują o montażu
W ISO GPS i praktyce zakładowej najczęściej spotykam cztery grupy wymagań: formy, orientacji, położenia i bicia. Każda z nich odpowiada na inne pytanie jakościowe, więc nie warto ich mieszać. Poniżej zestawiam je tak, jak ja patrzę na nie podczas analizy rysunku i planu kontroli.
| Rodzaj tolerancji | Co kontroluje | Czy wymaga bazy | Kiedy ma największy sens |
|---|---|---|---|
| Forma | Prostoliniowość, płaskość, okrągłość, walcowość | Nie | Gdy sama powierzchnia lub krawędź musi być dokładna niezależnie od reszty części |
| Orientacja | Równoległość, prostopadłość, kątowość | Tak | Gdy cecha ma być ustawiona pod właściwym kątem do bazy lub osi |
| Położenie | Pozycję, współosiowość, współśrodkowość, symetrię | Tak | Gdy ważne jest miejsce cechy w układzie montażowym |
| Bicie | Bicie promieniowe i całkowite przy obrocie detalu | Tak | Gdy istotna jest praca elementu obrotowego, na przykład wału, piasty albo gniazda łożyska |
Do tej listy dorzuciłbym jeszcze profil linii i profil powierzchni. To bardzo elastyczne wymagania, bo pozwalają jednocześnie pilnować kształtu i położenia złożonej geometrii. W praktyce bywają lepsze niż kilka osobnych tolerancji, zwłaszcza gdy detal ma skomplikowaną powierzchnię funkcjonalną albo kształt o dużej zmienności lokalnej.
Jest też ważny niuans, o którym wiele osób pamięta zbyt późno: symetria i współosiowość są spotykane, ale nie zawsze najwygodniejsze w pomiarze. Jeśli da się opisać funkcję bardziej jednoznacznie pozycją albo profilem, zwykle lepiej z tego skorzystać. Dzięki temu ryzyko sporu na kontroli spada, a proces staje się prostszy. Skoro już widać, co kontrolować, pozostaje pytanie: jak to sensownie zmierzyć.
Jak dobrać metodę pomiaru do wymagania
Nie wybieram metody pomiaru po przyzwyczajeniu, tylko po tym, czy wynik będzie wiarygodny, powtarzalny i użyteczny na hali. W teorii każde wymaganie da się sprawdzić, ale w praktyce trzeba dobrać narzędzie do tolerancji, wielkości serii i rytmu produkcji.
- CMM sprawdza się przy złożonych detalach, wielu bazach i wymaganiach położenia, ale wymaga czasu, stabilnego mocowania i sensownego programu pomiarowego.
- Sprawdziany GO/NO-GO są szybkie i świetne w produkcji seryjnej, jeśli potrzebujesz tylko decyzji „przechodzi / nie przechodzi”.
- Czujnik zegarowy i przyrząd do bicia dobrze działają przy wałach, piastach i częściach obrotowych, gdzie liczy się odchyłka podczas obrotu.
- Profilometr lub tester okrągłości są lepsze, gdy kluczowa jest forma, a nie tylko wymiar liniowy.
- System optyczny lub wizyjny bywa bardzo dobry przy małych częściach i krótkim czasie cyklu, ale trzeba uważać na oświetlenie, kontrast i przygotowanie powierzchni.
Najczęstszy błąd polega na tym, że ktoś ma dobre urządzenie, ale złą niepewność dla danej tolerancji. Jeśli wymaganie wynosi 0,02 mm, a sam układ mocowania i pomiaru wnosi rozrzut zbliżony do tej wartości, decyzja jakościowa staje się ryzykowna. Wtedy lepiej zmienić metodę, ustabilizować mocowanie albo przemyśleć samą tolerancję.
Ja pilnuję też temperatury i warunków odniesienia, bo przy dokładnych pomiarach detal zmienia się szybciej, niż wiele osób zakłada. W wielu zastosowaniach odwołanie do 20°C nie jest formalnością, tylko warunkiem sensownego porównania wyniku z rysunkiem. Gdy metoda jest już wybrana, najwięcej problemów zaczynają sprawiać błędy w samym zapisie i interpretacji wymagań.
Najczęstsze błędy, które zamieniają dobrą geometrię w kosztowny problem
W praktyce produkcyjnej spotykam kilka błędów wyjątkowo często. Nie są spektakularne, ale potrafią kosztować najwięcej, bo uruchamiają lawinę: poprawki rysunku, reklamacje, dodatkową kontrolę i niepotrzebne przezbrojenia.
- Brak funkcjonalnej bazy - część jest mierzona względem odniesienia, które nie odpowiada rzeczywistemu montażowi.
- Mieszanie wymiaru z geometrią - otwór ma dobrą średnicę, ale złą pozycję lub orientację i cały detal i tak odpada.
- Zbyt ciasna tolerancja bez uzasadnienia - projekt wygląda ambitnie, ale koszty obróbki i odrzutów rosną nieproporcjonalnie.
- Wymaganie, którego nie da się wiarygodnie zmierzyć na hali - wtedy kontrola staje się uznaniowa, a nie obiektywna.
- Kontrola wyłącznie na końcu procesu - wada jest wykrywana za późno, więc nadal produkujesz brak.
- Stosowanie zbyt skomplikowanego zapisu tam, gdzie wystarczy prostsze rozwiązanie - im więcej wyjątków w interpretacji, tym większe ryzyko sporów między konstrukcją, technologią i jakością.
Jest jeszcze jeden problem, który często umyka: tolerancja może być poprawna formalnie, ale nieopłacalna procesowo. Jeśli niewielkie poluzowanie wymagania pozwala zejść z kosztownego szlifowania, skrócić czas pomiaru albo zrezygnować z 100% kontroli, to zwykle warto to przeliczyć, zamiast trzymać się pierwotnej wartości z rozpędu. Z tych obserwacji wynika już dość prosty wniosek: najlepsze tolerancje to takie, które wspierają proces, a nie tylko dobrze wyglądają na rysunku.
Jak ustawiam geometrię, żeby wspierała produkcję, a nie ją spowalniała
Gdybym miał zamknąć temat w kilku praktycznych krokach, zacząłbym od funkcji części, a dopiero potem przechodził do symboli. Najpierw pytam, co ma się złożyć, obracać, przylegać albo przenosić. Potem dobieram bazy tak, jak część naprawdę pracuje w zespole. Dopiero na końcu decyduję, czy lepsza będzie pozycja, prostopadłość, bicie, czy może profil powierzchni.
Druga rzecz to plan kontroli. Sama dokumentacja konstrukcyjna nie wystarczy, jeśli nie wiadomo, jak, czym i z jaką niepewnością wynik ma być potwierdzany. W dobrze poukładanym procesie rysunek, metoda pomiaru i instrukcja kontroli mówią tym samym językiem. Wtedy operator, kontroler i technolog nie interpretują detalu na trzy różne sposoby.
Trzecia rzecz jest bardziej biznesowa niż techniczna: każda tolerancja powinna mieć uzasadnienie kosztowe. Jeśli nie potrafisz wskazać, jak dany zapis chroni montaż, trwałość albo funkcję, najpewniej warto go uprościć albo przeliczyć ponownie. Właśnie tu najczęściej wychodzi różnica między projektem „poprawnym na papierze” a projektem, który naprawdę działa w produkcji.
Jeśli trzymasz się tej logiki, geometria przestaje być zbiorem symboli, a staje się narzędziem sterowania jakością. I to jest punkt, w którym tolerancje zaczynają realnie pomagać: zmniejszają liczbę sporów, stabilizują montaż i pozwalają szybciej podejmować decyzje na hali. W praktyce to właśnie daje największy zwrot z dobrze ustawionej dokumentacji.
