Dobre czytanie rysunku technicznego oszczędza czas na każdym etapie produkcji, od przygotowania narzędzi po kontrolę końcową. W praktyce nie chodzi tylko o rozpoznanie wymiarów, ale też o zrozumienie tolerancji, baz, przekrojów i wymagań powierzchni, bo właśnie tam kryje się informacja, która decyduje o zgodności detalu. Poniżej pokazuję, jak interpretować dokumentację tak, aby ograniczyć poprawki, nieporozumienia i kosztowne domysły.
Najważniejsze informacje, które trzeba wyłapać z rysunku od razu
- Najpierw sprawdź tabliczkę rysunkową, numer rewizji, jednostki i skalę, bo bez tego łatwo pracować na nieaktualnej wersji.
- Odczytuj wymiary razem z tolerancjami, a nie jako samą liczbę nominalną, bo to one mówią, czy detal jest dobry.
- Zwróć uwagę na bazy odniesienia, przekroje, linie ukryte i symbole chropowatości, bo opisują funkcję powierzchni, a nie tylko kształt.
- W produkcji najwięcej błędów rodzi pominięcie tolerancji geometrycznych i założenie, że „jakoś się zmieści”.
- Jeśli rysunek jest niepełny albo nieczytelny, lepiej zatrzymać zlecenie na minutę niż poprawiać całą serię po uruchomieniu.
Jak odczytać dokumentację bez zgadywania
Ja zawsze zaczynam od tego samego porządku, bo przypadkowe czytanie rysunku kończy się pominięciem najważniejszych uwag. Najpierw sprawdzam tabliczkę rysunkową, potem rewizję, jednostki, skalę, a dopiero później wymiary i symbole. To prosty nawyk, ale w zakładzie produkcyjnym potrafi oszczędzić godziny poprawek.
- Sprawdź tabliczkę rysunkową. Nazwa części, numer rysunku, rewizja, materiał, autor i data zmiany to pierwsze miejsce, w którym wychodzi, czy pracujesz na właściwej wersji.
- Ustal jednostki i skalę. W produkcji najczęściej pracuje się w milimetrach, ale nie zakładam tego automatycznie. Skala 1:2 albo 2:1 zmienia sposób oglądania, nie wymiar wykonawczy.
- Odczytaj rzuty i przekroje. Widok z góry, z przodu, z boku i przekrój pokazują różne fragmenty geometrii. Przekrój jest po to, żeby zobaczyć wnętrze albo elementy ukryte bez zgadywania.
- Wypisz cechy krytyczne. Otwory pasowane, powierzchnie bazowe, płaskość, równoległość, chropowatość, gwinty i spoiny zwykle mają największy wpływ na funkcję detalu.
- Porównaj rysunek z procesem. Inaczej czyta się detal pod frezowanie, inaczej odlew, a inaczej element spawany. To samo oznaczenie może oznaczać zupełnie inny koszt i inną metodę kontroli.

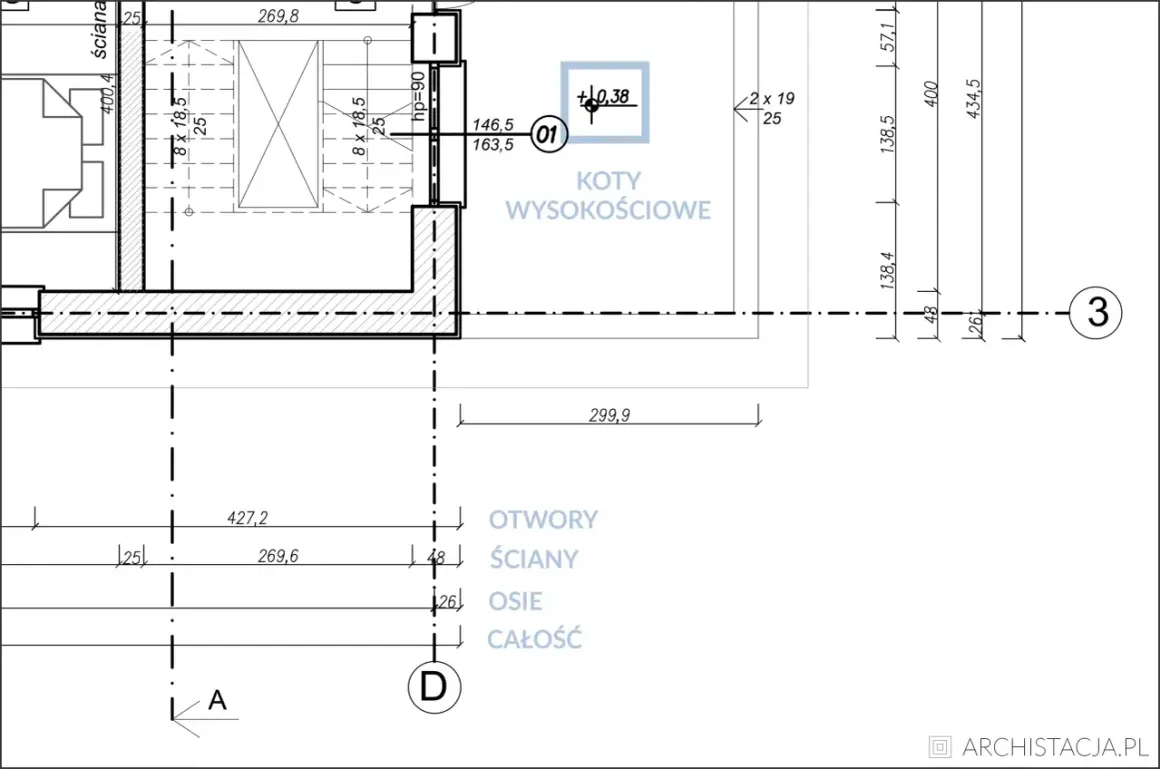

W rysunkach pojawiają się też różne typy linii. Dla praktyki najważniejsze jest jedno: gruba linia pokazuje zarys widoczny, przerywana ukryty, a linia osiowa pomaga ustawić symetrię i środek otworu. ISO 128 porządkuje właśnie taki język graficzny, żeby konstrukcja, produkcja i kontrola czytały dokumentację w ten sam sposób. Kiedy ten porządek jest jasny, przechodzę do drugiej warstwy informacji, czyli wymiarów i tolerancji.
Wymiary pokazują tylko część prawdy
Na rysunku liczba przy wymiarze to zwykle wartość nominalna, czyli punkt odniesienia, a nie obietnica idealnej części. Jeśli widzisz zapis 30 ±0,1 mm, zakres akceptacji wynosi 29,9-30,1 mm. Właśnie dlatego ISO 129-1 jest tak ważna w praktyce, bo porządkuje prezentację wymiarów i tolerancji na rysunkach 2D.
Ja patrzę na tolerancję jak na granice akceptacji, a nie dekorację przy liczbie. W produkcji liczy się odpowiedź na trzy pytania:
- Jaki jest wymiar nominalny?
- Jak szerokie są dopuszczalne odchyłki?
- Czy element ma współpracować z inną częścią w luzie, wcisku albo pozycjonowaniu?
Jeżeli dokument nie podaje tolerancji przy każdym wymiarze, trzeba sprawdzić tolerancje ogólne, często opisane zgodnie z ISO 2768. To ważne, bo część wymiarów nie jest „dowolna”, tylko podlega klasie ogólnej, którą łatwo przeoczyć przy pobieżnym odczycie. Przy elementach precyzyjnych w grę wchodzą też pasowania typu H7/g6, które mówią już nie tylko o samym rozmiarze, ale o tym, czy połączenie ma mieć luz, czy wcisk.
Jeżeli dwa wymiary wyglądają podobnie, ale są mierzone od różnych baz, mogą prowadzić do zupełnie innego wyniku funkcjonalnego. Właśnie dlatego same liczby nie wystarczają, a za nimi trzeba czytać geometrię i odniesienia. To naturalnie prowadzi do symboli, które zmieniają sposób wykonania całego detalu.
Najważniejsze oznaczenia, które zmieniają sposób wykonania
W dobrze przygotowanej dokumentacji najwięcej informacji nie siedzi w samych liczbach, tylko w symbolach. Z punktu widzenia produkcji i kontroli jakości to właśnie one decydują o tym, czy detal można obrabiać „jak leci”, czy trzeba pilnować konkretnego kierunku pomiaru, powierzchni bazowej albo strefy tolerancji. W praktyce spotykam najczęściej oznaczenia związane z ISO 1101 dla tolerancji geometrycznych oraz z rodziną norm opisujących wymiarowanie i prezentację danych na rysunku.
| Oznaczenie | Co oznacza | Dlaczego to ważne w produkcji |
|---|---|---|
| Bazy A, B, C | Płaszczyzny, osie lub punkty odniesienia, od których mierzy się geometrię elementu. | Bez bazy można zmierzyć detal „dobrze”, ale ustawić go w procesie albo montażu źle. |
| Tolerancje geometryczne | Ograniczenia dotyczące kształtu, kierunku, położenia lub bicia. | Decydują o montażu, współosiowości, szczelności i stabilności działania. |
| Chropowatość powierzchni | Wymagany stan powierzchni, np. Ra 3,2 µm. | Wpływa na tarcie, uszczelnienie, wygląd i trwałość elementu. |
| Gwinty i otwory | Średnica, skok, głębokość, rodzaj gwintu lub otworu. | Przesądzają o doborze narzędzia, sprawdzianu i sposobu obróbki. |
| Przekroje i linie ukryte | Sposób pokazania niewidocznych fragmentów geometrii. | Pomagają uniknąć błędnej interpretacji kształtu i wnętrza detalu. |
| Rewizja rysunku | Aktualna wersja dokumentu z historią zmian. | Chroni przed produkcją według starego projektu i błędnych założeń. |
Jeśli detal ma cechy spawane, odlewane albo wymagające obróbki cieplnej, pojawiają się jeszcze dodatkowe notatki technologiczne. Tych informacji nie wolno traktować jako dodatku, bo często przesądzają o kolejności operacji i o tym, co kontrola ma sprawdzić jako pierwsze. Gdy symboli jest zbyt wiele albo ich sens nie jest jasny, najczęściej zaczynają się błędy na hali i w pomiarowni.
Najczęstsze błędy, które widzę na hali i w kontroli jakości
W praktyce największe straty nie biorą się z jednego spektakularnego błędu, tylko z kilku drobnych przeoczeń, które składają się na złą decyzję. Najczęściej widzę te same schematy:
- Odczyt tylko jednego rzutu. Operator widzi kształt z przodu i zakłada resztę, a potem okazuje się, że w przekroju jest kieszeń, stopień albo podcięcie.
- Pominięcie rewizji. To jeden z najdroższych błędów, bo produkcja idzie według starego stanu dokumentacji, a kontrola porównuje już z nowszym.
- Mylenie tolerancji ogólnej z indywidualną. Jeśli przy wymiarze nie ma osobnego zapisu, nie znaczy to, że wymiar jest dowolny.
- Mierzenie od złej bazy. Część może mieć dobry wymiar rzeczywisty, ale być ustawiona na niewłaściwej powierzchni odniesienia.
- Ignorowanie chropowatości. Powierzchnia może mieć właściwy wymiar, ale złą funkcję w uszczelnieniu, ślizgu albo przy klejeniu.
- Zakładanie symetrii „na oko”. Jeżeli rysunek wymaga konkretnego położenia osi, intuicja nie wystarczy.
Każdy z tych błędów kończy się podobnie: poprawką, blokadą partii albo dodatkową kontrolą, której można było uniknąć. Ja wolę zatrzymać temat wcześniej, niż tłumaczyć po fakcie, dlaczego część formalnie „pasuje na wymiar”, ale nie działa w montażu. Część problemów da się jednak wyłapać jeszcze przed pierwszą sztuką, tylko trzeba wiedzieć, kiedy sam rysunek nie wystarcza.
Kiedy rysunek nie wystarcza sam z siebie
Są sytuacje, w których nawet poprawny odczyt rysunku nie daje pełnej odpowiedzi. Wtedy potrzebna jest dodatkowa informacja z modelu 3D, karty technologicznej, planu kontroli albo bezpośredniego wyjaśnienia z konstruktorem. Dla porządku rozróżniam to tak:
| Sytuacja | Co sprawdzam dodatkowo | Kiedy pytam o doprecyzowanie |
|---|---|---|
| Brak tolerancji przy wymiarze funkcjonalnym | Notatki, standard zakładowy, tolerancje ogólne. | Gdy detal pracuje w montażu lub uszczelnieniu i nie wolno zgadywać luzu. |
| Sprzeczne widoki albo nieczytelny przekrój | Rewizję, opis zmian, ewentualnie model 3D. | Gdy dwa rzuty sugerują inne położenie elementu albo inny kształt niż przekrój. |
| Część o złożonej geometrii | PMI, czyli adnotacje produktowe w modelu 3D, oraz kartę kontroli. | Gdy sam rysunek 2D nie pokazuje wszystkich cech krytycznych. |
| Produkcja seryjna lub złożony montaż | Plan kontroli, cechy specjalne i kolejność operacji. | Gdy jedna cecha wpływa na kilka kolejnych etapów i błąd rozchodzi się na całą serię. |
To jest moment, w którym z technicznego odczytu robi się zarządzanie ryzykiem. Ja nie traktuję braku jasności jako problemu operatora, tylko jako sygnał, że dokumentacja wymaga doprecyzowania, zanim koszt błędu urośnie. Na takim podejściu opiera się sensowna organizacja pracy z dokumentacją, a nie jedynie poprawna teoria.
Jak zbudować prosty standard pracy z dokumentacją
Największą różnicę daje nie heroiczna wiedza pojedynczej osoby, ale prosty, powtarzalny standard. W zakładach, które mają mniej błędów dokumentacyjnych, zwykle widzę ten sam zestaw nawyków: jedna obowiązująca rewizja, krótka checklista przed startem, jasne oznaczanie cech krytycznych i szybka ścieżka eskalacji, gdy opis jest niejednoznaczny.
- Ustal jeden punkt prawdy dla dokumentacji, na przykład system PDM/PLM, folder produkcyjny albo uporządkowany obieg rewizji.
- Wprowadź 5-punktową checklistę: rewizja, jednostki, bazy, tolerancje, wymagania specjalne.
- Szkol operatorów i kontrolerów na realnych rysunkach z waszej produkcji, a nie na abstrakcyjnych przykładach z podręcznika.
- Oznaczaj cechy krytyczne na karcie procesu, żeby kontrola wiedziała, co mierzyć w pierwszej kolejności.
- Nie zamieniaj niejasności w założenie. Jeśli czegoś nie da się obronić pomiarem albo notatką, trzeba to wyjaśnić przed startem serii.
W zespole, w którym czytanie rysunku technicznego jest ustandaryzowane, mniej decyzji zapada „na oko”, a więcej wynika z dokumentacji, pomiaru i kontroli rewizji. To właśnie ten poziom dyscypliny najczęściej odróżnia płynną produkcję od takiej, która co chwilę wraca do poprawki.
