Rysunek techniczny w produkcji to nie ozdobnik z biura konstrukcyjnego, tylko narzędzie, które decyduje o tym, czy część da się wykonać, zmontować i odebrać bez niepotrzebnych poprawek. Poniżej rozkładam na praktyczne kategorie rodzaje rysunków technicznych, pokazuję, czym różni się wykonawczy od złożeniowego i schematu, oraz wskazuję, na co zwracam uwagę, gdy dokumentacja ma realnie wspierać jakość i płynność procesu.
Najważniejsze różnice sprowadzają się do celu, poziomu szczegółu i tego, kto ma z rysunku korzystać
- W produkcji najczęściej pracuje się z rysunkiem wykonawczym, złożeniowym, schematem i szkicem.
- Rysunek wykonawczy opisuje detal, a złożeniowy pokazuje układ części i montaż.
- Schemat nie zastępuje rysunku do wykonania elementu, bo pokazuje relacje, a nie geometrię.
- Dobra dokumentacja musi być czytelna, z aktualną rewizją i pełnym wymiarowaniem.
- W zakładzie najwięcej błędów rodzi się nie z braku wiedzy, tylko z niejednoznacznego dokumentu.
Jak ja porządkuję ten temat w praktyce
Ja zwykle zaczynam od prostego pytania: czy dokument ma opisać część, montaż, przebieg procesu, czy tylko szybko utrwalić pomysł? Od odpowiedzi zależy, czy potrzebny jest rysunek wykonawczy, złożeniowy, schemat, czy szkic. To ważne, bo jeden termin „rysunek techniczny” obejmuje kilka różnych funkcji, a każda z nich rozwiązuje inny problem na etapie projektu, produkcji albo kontroli jakości.
W praktyce najlepiej działa podział według trzech osi: celu, poziomu szczegółu i branży. Inaczej czyta się dokument do obróbki detalu, inaczej do montażu podzespołu, a jeszcze inaczej do instalacji elektrycznej lub układu pneumatycznego. Kiedy ten podział jest jasny, spada liczba pytań zwrotnych z hali, a rośnie tempo decyzji po stronie technologii i jakości. Właśnie dlatego najpierw warto uporządkować podstawy, zanim wejdzie się w konkretne typy dokumentacji.
Na tym etapie najważniejsze jest jedno: rysunek ma służyć temu, kto ma na jego podstawie działać, a nie tylko dobrze wyglądać w folderze projektu. Z tego wynika kolejny krok, czyli rozróżnienie dokumentacji według branży i przeznaczenia.
Rysunek maszynowy, budowlany i elektryczny nie są tym samym
W zakładach produkcyjnych najczęściej pracuję z dokumentacją maszynową, ale w praktyce bardzo często trzeba też czytać rysunki budowlane i elektryczne, zwłaszcza przy uruchomieniach, modernizacjach i integracji linii. To nie jest akademicki podział. Każda z tych grup odpowiada na inne pytania i pokazuje inny rodzaj informacji.
| Rodzaj | Co pokazuje | Najczęstsze zastosowanie | Na co uważać |
|---|---|---|---|
| Maszynowy | Geometrię części, zespołów, tolerancje, materiały, pasowania i sposób wykonania. | Projektowanie, obróbka, montaż, kontrola jakości, serwis maszyn. | Łatwo pomylić rysunek wykonawczy z montażowym, jeśli brakuje opisu rewizji. |
| Budowlany | Układ obiektów, konstrukcji, wymiarów budynku i relacji przestrzennych. | Hale, fundamenty, adaptacje stanowisk, drogi transportowe, media. | Nie nadaje się do wykonania detalu mechanicznego bez dodatkowych danych. |
| Elektryczny | Połączenia, obwody, zabezpieczenia, aparaturę i zależności funkcjonalne. | Szafy sterownicze, automatyka, instalacje, uruchomienia, utrzymanie ruchu. | Nie opisuje bryły mechanicznej w taki sposób, jak robi to dokumentacja maszynowa. |
Jeśli patrzę na linię produkcyjną jako całość, te trzy światy muszą się ze sobą zgadzać. Maszynowy mówi, co zrobić, budowlany pokazuje, gdzie to postawić, a elektryczny tłumaczy, jak to zasilić i sterować. Kiedy te dokumenty nie są spójne, problemy wychodzą nie na etapie projektu, tylko podczas wdrożenia, a wtedy koszt błędu rośnie najszybciej.
Skoro już widać różnicę między branżami, można zejść poziom niżej i porównać typy, które najczęściej decydują o tym, czy produkcja przebiega bez tarcia.

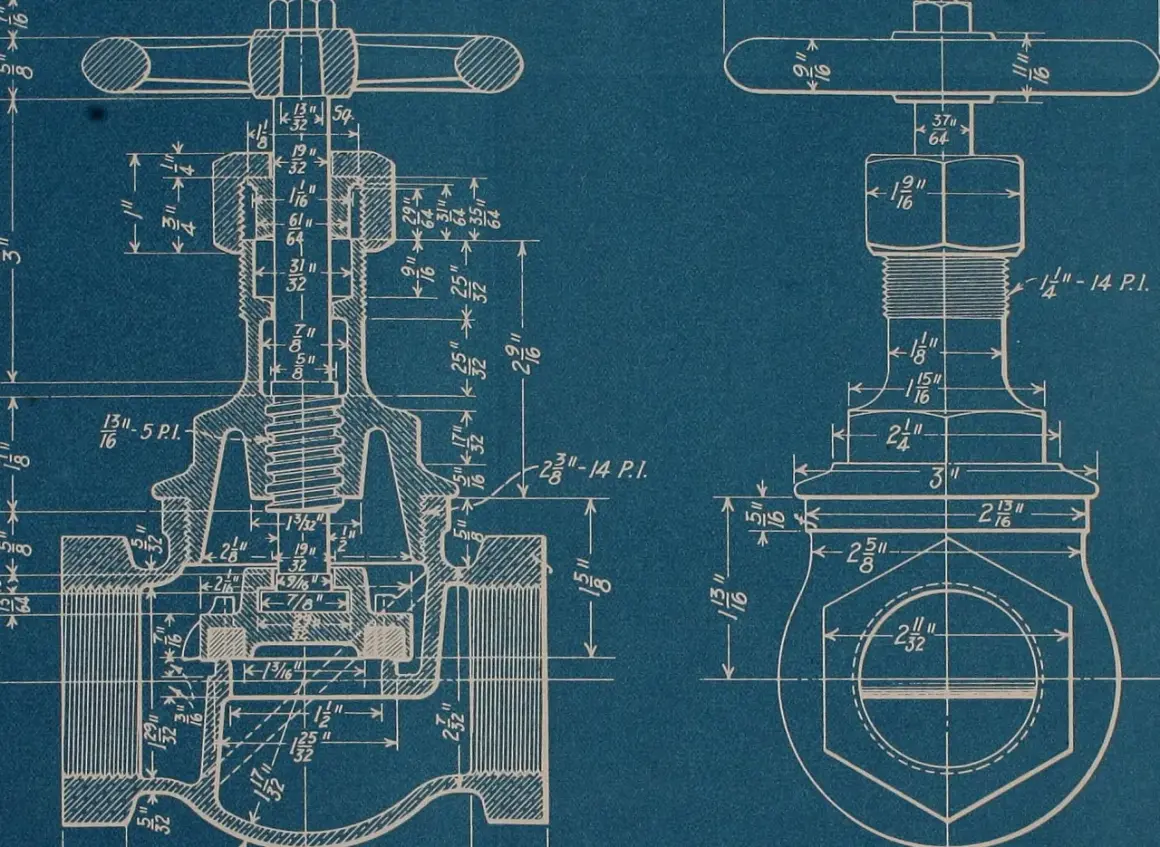

Rysunek wykonawczy, złożeniowy i częściowy najczęściej decydują o produkcji
To właśnie te trzy formy dokumentacji są najbliżej codziennej pracy technologów, operatorów, konstruktorów i kontrolerów jakości. Gdy dokument jest dobrze przygotowany, nie trzeba domyślać się intencji autora. Gdy jest słaby, nawet prosty detal potrafi wygenerować serię niepotrzebnych pytań.
| Typ | Po co istnieje | Co zwykle zawiera | Najlepsze zastosowanie |
|---|---|---|---|
| Rysunek wykonawczy | Ma umożliwić wykonanie konkretnej części bez zgadywania. | Wymiary, tolerancje, materiał, chropowatość, obróbkę cieplną, oznaczenia technologiczne, często skalę 1:1. | Obróbka skrawaniem, toczenie, frezowanie, szlifowanie, odbiór detalu. |
| Rysunek złożeniowy | Pokazuje, jak części mają do siebie pasować i jak tworzą całość. | Układ elementów, numery pozycji, zestawienie części, kolejność montażu lub relacje między podzespołami. | Montaż, serwis, szkolenie nowych pracowników, analiza konstrukcji. |
| Rysunek częściowy | Pokazuje tylko wycinek obiektu albo fragment zespołu. | Wybrany detal, lokalne wymiary, przekrój, punkt odniesienia, czasem powiększenie fragmentu. | Duże zespoły, newralgiczne połączenia, miejsca trudne do odczytania na pełnym arkuszu. |
W praktyce rysunek wykonawczy jest najbliżej produkcji, a złożeniowy najbliżej montażu i serwisu. Rysunek częściowy bywa niedoceniany, choć często ratuje czytelność tam, gdzie pełny arkusz staje się zbyt gęsty. Ja traktuję go jako narzędzie koncentracji uwagi na fragmencie, który naprawdę ma znaczenie dla jakości lub pasowania.
Warto też pamiętać, że w bardziej rozbudowanej dokumentacji spotyka się jeszcze rysunek operacyjny i zabiegowy, ale w codziennej pracy zakładu najczęściej i tak wraca ten sam zestaw: wykonawczy, złożeniowy, częściowy oraz schemat. To prowadzi wprost do kolejnej grupy, czyli dokumentów, które nie opisują geometrii tak dokładnie, lecz świetnie działają w komunikacji.
Szkic, schemat i rysunek poglądowy przyspieszają komunikację
Nie każdy dokument musi być od razu „na gotowo”. Czasem ważniejsze jest szybkie przekazanie idei niż pełna zgodność formalna. I właśnie tu dobrze sprawdzają się szkic, schemat oraz rysunek poglądowy. Każdy z nich ma inną funkcję, ale wspólny cel jest prosty: skrócić drogę między pomysłem a działaniem.
Szkic techniczny
Szkic techniczny to najprostsza forma zapisu pomysłu, zwykle wykonana odręcznie. Na hali bywa niezastąpiony, gdy trzeba w kilka minut pokazać zmianę, wyjaśnić problem z detalem albo doprecyzować wątpliwość z dostawcą. Jego siłą jest szybkość, ale słabością brak pełnej precyzji. Dlatego szkic nadaje się do komunikacji i wstępnego ustalenia kierunku, a nie do zastępowania dokumentacji wykonawczej.
Rysunek poglądowy
Rysunek poglądowy pokazuje ogólny wygląd i zasadę działania obiektu. Jest przydatny wtedy, gdy ktoś musi zrozumieć całość bez wchodzenia w każdy detal geometryczny. W produkcji wykorzystuję go zwłaszcza przy onboardingach, przeglądach koncepcji i rozmowach między technologią a utrzymaniem ruchu. To dobry kompromis między szybkością a czytelnością, ale nie wolno mylić go z dokumentem do wykonania części.
Przeczytaj również: Coca-Cola - Cykl życia produktu - Mistrzostwo w dojrzałości
Schemat
Schemat porządkuje relacje, połączenia i przepływy. W układach elektrycznych, pneumatycznych, hydraulicznych czy sterowania schemat jest często ważniejszy od bryły, bo pokazuje logikę działania. Ja zwykle patrzę na niego jak na mapę funkcjonalną: nie mówi wszystkiego o kształcie urządzenia, ale bardzo dużo o tym, jak system ma pracować. To właśnie dlatego schemat jest świetny do diagnozy, uruchomień i serwisu, lecz nie zastępuje dokumentu do wykonania komponentu.
Gdy te trzy formy są używane świadomie, komunikacja w zespole przyspiesza. Problem zaczyna się dopiero wtedy, gdy ktoś próbuje wykonać detal ze szkicu albo diagnozować montaż na podstawie schematu. Następny krok to sprawdzenie, co naprawdę powinno znaleźć się na dobrym arkuszu.
Co powinno znaleźć się na dobrym rysunku dla produkcji
Dobry rysunek nie jest przeładowany. Jest kompletny tam, gdzie trzeba, i oszczędny tam, gdzie nadmiar informacji tylko zaciemnia obraz. W produkcji liczy się jedno: dokument ma prowadzić do poprawnego wykonania i odbioru. Dlatego zwracam uwagę przede wszystkim na kilka elementów, bez których ryzyko pomyłki rośnie bardzo szybko.
- Jednoznaczna identyfikacja części lub zespołu - nazwa, numer rysunku i status rewizji muszą być czytelne od razu.
- Wymiary nominalne i tolerancje - bez nich detal może pasować „na oko”, ale nie do procesu.
- Materiał i obróbka - stal, aluminium, tworzywo, hartowanie, cynkowanie czy anodowanie zmieniają sposób wykonania i odbioru.
- Chropowatość i tolerancje geometryczne - szczególnie ważne przy pasowaniach, łożyskowaniu i elementach precyzyjnych.
- Skala i format arkusza - w dokumentacji znormalizowanej spotyka się formaty od A4 do A0, a nieczytelny wydruk potrafi zepsuć nawet dobry projekt.
- Oznaczenia rewizji - bez nich łatwo pracować na starej wersji, zwłaszcza gdy dokument krąży między biurem, produkcją i dostawcą.
- Tabliczka rysunkowa - to tam najczęściej szukam autorstwa, daty i informacji o zatwierdzeniu.
Ja traktuję te elementy jak minimum operacyjne. Jeśli któregoś brakuje, nie pytam jeszcze, czy rysunek jest „ładny”, tylko czy da się na jego podstawie bezpiecznie i powtarzalnie działać. Właśnie tu ujawnia się realna jakość dokumentacji, a nie jej estetyka. Z tego wynika kolejna, bardzo praktyczna część: najczęstsze błędy, które psują czytelność.
Najczęstsze błędy, które psują czytelność dokumentacji
W produkcji nie trzeba wielkiego błędu, żeby pojawił się problem. Czasem wystarczy nieaktualna rewizja, źle ustawiona skala albo brak jednego tolerowanego wymiaru. Najczęściej spotykam jednak kilka powtarzalnych sytuacji, które spokojnie da się wyeliminować prostym standardem pracy.
- Za mało informacji - operator lub technolog musi dopytywać o oczywiste rzeczy, a proces się wydłuża.
- Za dużo informacji na jednym arkuszu - dokument staje się nieczytelny i trudno wyłowić to, co naprawdę ważne.
- Mieszanie funkcji - schemat próbuje udawać rysunek wykonawczy albo szkic zastępuje dokument montażowy.
- Brak aktualnej rewizji - na produkcję trafia wersja, która nie odpowiada już zamierzeniom projektu.
- Niedoprecyzowane tolerancje - detal wygląda poprawnie, ale nie trzyma pasowania albo nie przechodzi kontroli.
- Nieczytelny wydruk - zbyt mała skala, słabe kontrasty lub kiepska jakość pliku prowadzą do błędnego odczytu.
- Używanie skrótów zrozumiałych tylko dla autora - dokument przestaje być wspólnym językiem, a staje się prywatnym notatnikiem.
Największy koszt takich błędów zwykle nie pojawia się od razu. Najpierw rośnie liczba pytań, potem poprawki, a dopiero później wychodzi strata czasu, materiału i wiarygodności dokumentacji. Dlatego zawsze wolę prosty, jasny układ niż efektowny arkusz, który tylko sprawia wrażenie kompletnego. Kolejny krok to szybka zasada wyboru właściwego typu dokumentu do konkretnego zadania.
Jak dobrać właściwy typ dokumentacji do zadania
Gdybym miał sprowadzić ten temat do jednej reguły, powiedziałbym tak: jeden dokument powinien odpowiadać na jedno główne pytanie. Jeśli pytanie brzmi „jak wykonać detal?”, potrzebny jest rysunek wykonawczy. Jeśli „jak to złożyć?”, lepszy będzie złożeniowy. Jeśli „jak płynie medium albo jak działa obwód?”, sięgam po schemat. To proste, ale w praktyce bardzo skuteczne.
| Sytuacja | Najlepszy wybór | Dlaczego to działa |
|---|---|---|
| Trzeba wykonać konkretną część | Rysunek wykonawczy | Daje wymiary, tolerancje i dane technologiczne potrzebne do produkcji. |
| Trzeba zmontować zespół lub podzespół | Rysunek złożeniowy | Pokazuje położenie elementów i relacje między nimi. |
| Trzeba opisać połączenia, obwód lub przepływ | Schemat | Pokazuje logikę działania, a nie sam kształt części. |
| Trzeba szybko uzgodnić zmianę na miejscu | Szkic techniczny | Przyspiesza komunikację, zanim powstanie wersja formalna. |
| Trzeba skupić się tylko na fragmencie dużego układu | Rysunek częściowy | Upraszcza odczyt i zmniejsza ryzyko przeoczenia istotnego detalu. |
W zarządzaniu produkcją taka selekcja ma duże znaczenie, bo skraca czas przekazywania informacji między konstrukcją, technologią, jakością i utrzymaniem ruchu. Ja patrzę na dokumentację jak na narzędzie sterowania procesem, a nie tylko archiwum projektu. Im lepiej dobrany typ rysunku, tym mniej poprawek, mniej zbędnych pytań i lepsza przewidywalność wykonania.
Na hali i w biurze konstrukcyjnym najwięcej daje prosty standard pracy z dokumentacją
Jeśli miałbym zostawić po sobie jedną praktyczną myśl, byłaby taka: warto ustalić w firmie prosty standard obiegu rysunków. Jedno miejsce na aktualną wersję, czytelna rewizja, jasny właściciel dokumentu i rozdzielenie ról między projektem, technologią oraz jakością robią większą różnicę niż kolejne poprawki w treści arkusza. To właśnie ten porządek najbardziej chroni przed błędami, które potem rozchodzą się po całym procesie.
W mojej ocenie najlepsze efekty daje nie tylko znajomość typów rysunków, ale też konsekwencja w ich używaniu. Gdy dokument ma odpowiednią formę do zadania, produkcja pracuje spokojniej, kontrola jakości szybciej wyłapuje odchylenia, a logistyka i utrzymanie ruchu rzadziej muszą zgadywać intencję autora. Taki podział dokumentacji nie jest teorią dla teoretyków - to realne wsparcie dla stabilnego procesu i mniej kosztownych pomyłek.
