Opanuj rysunek spawalniczy - symbole, wymiary, norma ISO 2553

Rysunek spawalniczy to fundament każdego projektu inżynieryjnego, kluczowy dla precyzyjnego wykonania konstrukcji. Ten artykuł stanowi kompleksowy przewodnik, który pozwoli Ci zrozumieć i prawidłowo interpretować oznaczenia spawalnicze, niezależnie od Twojego doświadczenia.

Dlaczego rysunek spawalniczy to fundament każdego profesjonalnego projektu

Bez precyzyjnego rysunku spawalniczego wykonanie skomplikowanych konstrukcji stalowych byłoby niemożliwe. To właśnie ten dokument stanowi nadrzędną wytyczną dla spawaczy i monterów, definiując nie tylko gdzie i jak połączyć elementy, ale także jakie parametry musi spełniać powstała spoina. Zapewnia on spójność wykonania, zgodność z założeniami projektowymi oraz, co najważniejsze, bezpieczeństwo i niezawodność gotowej konstrukcji. W świecie inżynierii, gdzie tolerancje są minimalne, a konsekwencje błędów mogą być katastrofalne, rysunek spawalniczy jest absolutnie nieodzowny.

Rola rysunku technicznego jako uniwersalnego języka w przemyśle

Rysunek spawalniczy jest niczym innym jak uniwersalnym językiem komunikacji w przemyśle. Pozwala on projektantowi przekazać wykonawcy wszystkie niezbędne informacje w sposób zwięzły i jednoznaczny. Dzięki standaryzowanym symbolom i zasadom opisanym w normach, eliminuje się ryzyko nieporozumień, które mogłyby pojawić się przy próbie opisania skomplikowanych połączeń słownie. Jest to gwarancja, że spawacz, niezależnie od swojego doświadczenia czy pochodzenia, zinterpretuje wymagania w ten sam sposób, co jego kolega po fachu pracujący w innym zakładzie czy kraju.

Jakie konsekwencje niesie za sobą błędna interpretacja oznaczeń

Błędna interpretacja rysunku spawalniczego to prosta droga do poważnych problemów. Może skutkować wykonaniem spoin o niewłaściwych wymiarach, nieodpowiedniej jakości lub w złym miejscu. To z kolei prowadzi do konieczności kosztownych poprawek, opóźnień w harmonogramie produkcji, a w skrajnych przypadkach do osłabienia konstrukcji i zagrożenia bezpieczeństwa użytkowników. Precyzja w odczycie i wykonaniu jest tutaj absolutnie kluczowa, ponieważ nawet drobne odstępstwo od specyfikacji może mieć dalekosiężne skutki.

Kto musi bezwzględnie umieć czytać rysunek spawalniczy: spawacz, inżynier, kontroler jakości

Umiejętność czytania rysunku spawalniczego jest niezbędna dla wielu specjalistów pracujących przy konstrukcjach spawanych. Dla spawacza jest to podstawowe narzędzie pracy bez niego nie wie, jak wykonać zlecone zadanie. Inżynierowie projektu i konstruktorzy muszą rozumieć rysunek, aby móc go tworzyć, weryfikować i nadzorować zgodność wykonania z projektem. Natomiast kontrolerzy jakości wykorzystują rysunek jako podstawę do odbioru wykonanych spoin, sprawdzając, czy spełniają one wszystkie określone wymagania. Każda z tych grup zawodowych musi posiadać biegłość w tej dziedzinie, aby zapewnić prawidłowy przebieg procesu produkcyjnego i wysoką jakość końcowego produktu.

Anatomia rysunku spawalniczego: Z jakich elementów się składa

Zrozumienie budowy oznaczenia spoiny na rysunku technicznym jest kluczem do poprawnej interpretacji. Każdy element ma swoje ściśle określone znaczenie i funkcję. Poznajmy zatem podstawowe składowe, które tworzą kompletny opis spoiny.

Kluczowa norma, którą musisz znać: Wprowadzenie do PN-EN ISO 2553

W świecie oznaczeń spawalniczych panuje porządek narzucony przez normy. W Europie i Polsce kluczową rolę odgrywa norma PN-EN ISO 2553 "Spawanie i procesy pokrewne Oznaczanie symboliczne na rysunkach". Jest to kompleksowy podręcznik, który definiuje wszystkie symbole graficzne i zasady ich stosowania, gwarantując, że każdy rysunek spawalniczy będzie zrozumiały dla profesjonalistów na całym świecie. Bez znajomości tej normy, poprawne odczytanie rysunku jest praktycznie niemożliwe.

Strzałka, linia odniesienia i "ogon" – poznaj szkielet oznaczenia spoiny

Każde oznaczenie spoiny zaczyna się od jej szkieletu. Jest to linia odniesienia, która składa się ze strzałki wskazującej miejsce na konstrukcji, gdzie spoina ma być wykonana, oraz z półki linii poziomej, na której umieszczane są dalsze informacje. Czasami spotkamy również tzw. "ogon" linię rozwidloną lub prostą, która służy do przekazania dodatkowych danych, takich jak numer technologii spawania (WPS) czy inne specyficzne instrukcje. To właśnie te elementy stanowią podstawę do dalszej interpretacji.

Linia ciągła vs. linia kreskowa – co oznacza umiejscowienie symbolu

Sposób umieszczenia symbolu podstawowego spoiny względem półki linii odniesienia jest niezwykle ważny. W systemie A, zgodnym z normą PN-EN ISO 2553, symbol umieszczony na linii ciągłej oznacza, że spoina ma być wykonana po tej samej stronie, którą wskazuje strzałka. Natomiast symbol umieszczony na linii kreskowej (przerywanej) informuje, że spoina ma być wykonana po stronie przeciwnej do tej, na którą skierowana jest strzałka. Ta prosta zasada pozwala jednoznacznie określić lokalizację spoiny.

Jak odkodować symbole? Praktyczny przewodnik po najważniejszych oznaczeniach

Znając podstawową budowę oznaczenia, możemy przejść do konkretnych symboli graficznych, które opisują poszczególne rodzaje spoin. Ich zrozumienie jest kluczowe dla prawidłowego wykonania połączenia.

Spoiny czołowe (I, V, Y, U) – kiedy i jak je stosować

Spoiny czołowe są stosowane do łączenia elementów leżących w jednej płaszczyźnie. W zależności od sposobu przygotowania krawędzi, przyjmują różne symbole graficzne. Symbol "I" oznacza spoinę bez przygotowania krawędzi (tzw. doczołową). Symbole "V", "Y", "U" (oraz ich odwrócone wersje) wskazują na konieczność ukosowania krawędzi, co pozwala na uzyskanie pełnego przetopu i większej wytrzymałości połączenia, szczególnie przy grubszych materiałach.

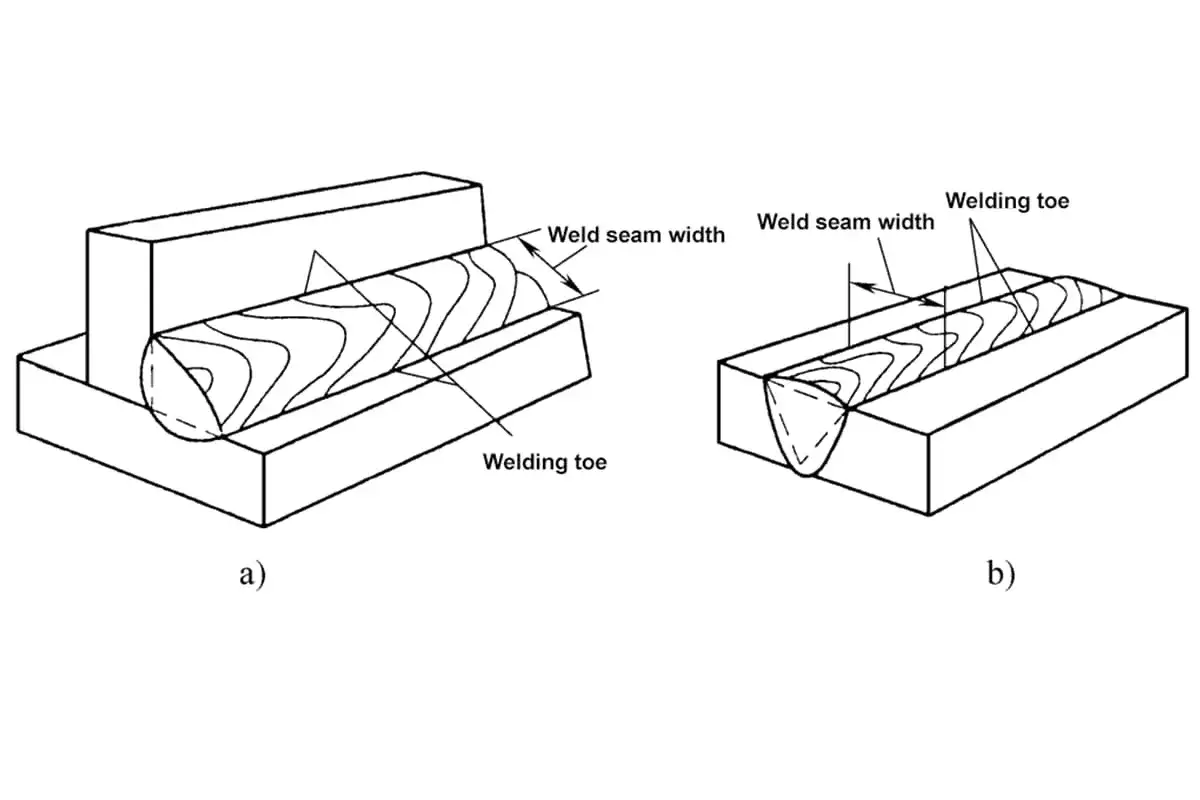

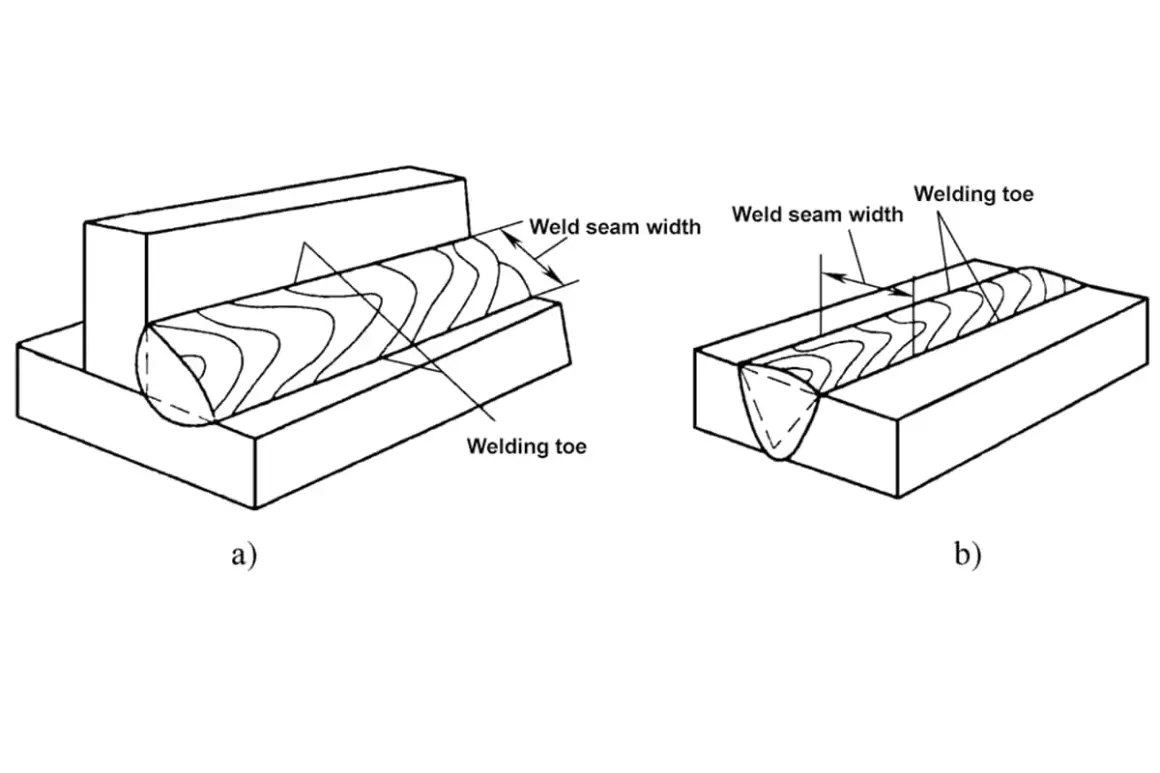

Spoina pachwinowa (trójkąt) – najczęstszy symbol w praktyce

Spoina pachwinowa, oznaczana symbolem trójkąta prostokątnego, jest jedną z najczęściej spotykanych w przemyśle. Wykonuje się ją w kącie utworzonym przez dwa elementy, na przykład przy łączeniu blach prostopadłych do siebie. Jej kształt i wymiary są kluczowe dla wytrzymałości połączenia, dlatego wymagają precyzyjnego oznaczenia na rysunku.

Spoiny otworowe, brzeżne i punktowe – zastosowania specjalne

Oprócz podstawowych typów, istnieją również spoiny stosowane w bardziej specyficznych sytuacjach. Spoiny otworowe i brzeżne są często używane do łączenia cienkich blach, gdzie tradycyjne spoiny czołowe lub pachwinowe byłyby niepraktyczne. Spoiny punktowe (bezotworowe) służą do tymczasowego lub stałego łączenia elementów poprzez wykonanie serii niewielkich spoin w określonych punktach. Każda z nich ma swoje unikalne oznaczenia graficzne, które należy znać.

Wymiary i liczby na rysunku – co dokładnie oznaczają

Same symbole spoin to nie wszystko. Aby połączenie było wykonane prawidłowo, kluczowe jest również zrozumienie towarzyszących im wymiarów i liczb. Precyzja w tym zakresie jest absolutnie fundamentalna.

Grubość spoiny pachwinowej (wymiar "a") i czołowej (wymiar "s")

W przypadku spoiny pachwinowej, kluczowym wymiarem jest tzw. "a", oznaczający efektywną grubość spoiny, czyli najmniejszą odległość od lica spoiny do jej nasady. Dla spoin czołowych, odpowiednikiem jest wymiar "s", który określa efektywną grubość spoiny, czyli grubość materiału, którą spoina jest w stanie zastąpić pod względem wytrzymałości. Prawidłowe odczytanie tych wartości jest niezbędne dla zapewnienia wymaganej wytrzymałości połączenia.

Długość i rozmieszczenie spoin przerywanych – jak to czytać

Gdy mamy do czynienia ze spoinami przerywanymi, na rysunku pojawiają się dodatkowe liczby określające ich długość oraz odstępy między nimi. Wymiar "l" zazwyczaj oznacza długość pojedynczego odcinka spoiny. Kolejne liczby mogą określać odległość między początkiem jednego odcinka spoiny a początkiem następnego. Zrozumienie tej sekwencji liczb pozwala na prawidłowe rozmieszczenie i wykonanie spoin w sposób zapewniający ciągłość połączenia.

Wymiarowanie kątów i odstępów – precyzyjne przygotowanie złącza

Rysunek spawalniczy może również zawierać informacje dotyczące przygotowania złącza. Dotyczy to między innymi kątów ukosowania krawędzi elementów przeznaczonych do spawania, co jest kluczowe dla spoin czołowych. Oznaczone mogą być także odstępy między elementami przed spawaniem. Te precyzyjne wymiary mają bezpośredni wpływ na możliwość wykonania spoiny o wymaganych parametrach i jej ostateczną wytrzymałość.

Symbole dodatkowe, które zmieniają wszystko: Na co zwrócić szczególną uwagę

Oprócz podstawowych oznaczeń, na rysunkach spawalniczych często pojawiają się symbole dodatkowe. Mogą one diametralnie zmienić sposób wykonania spoiny, dlatego ich ignorowanie jest niedopuszczalne.

Spoina po obwodzie (kółko) – jak rozumieć to polecenie

Symbol w postaci kółka umieszczonego na linii odniesienia jest jasnym sygnałem, że spoina ma być wykonana na całym obwodzie łączonych elementów. Jest to często stosowane przy połączeniach rurowych lub przy montażu elementów cylindrycznych, gdzie wymagane jest zapewnienie szczelności lub pełnego połączenia.

Spoina montażowa (chorągiewka) – co oznacza dla spawacza

Symbol przypominający chorągiewkę (lub flagę) na linii odniesienia informuje spawacza, że dana spoina ma być wykonana podczas montażu konstrukcji, a nie w głównym miejscu produkcji. Może to oznaczać specyficzne warunki pracy lub konieczność zastosowania innych metod niż te stosowane w warsztacie. Jest to ważna informacja logistyczna i technologiczna.

Kształt lica spoiny (wklęsłe, płaskie, wypukłe) a wymagania wytrzymałościowe

Kształt lica spoiny ma znaczący wpływ na jej wytrzymałość, szczególnie w warunkach obciążeń zmęczeniowych. Symbole na rysunku mogą precyzować, czy spoina ma być wykonana jako wklęsła (co często zwiększa odporność na pękanie), płaska (standardowa) czy wypukła (co może być wymagane w niektórych zastosowaniach estetycznych lub konstrukcyjnych). Niedostosowanie się do tych wymagań może obniżyć żywotność konstrukcji.

Informacje w "ogonie" – numer technologii spawania (WPS) i inne dane

Jak już wspomnieliśmy, "ogon" linii odniesienia jest miejscem na dodatkowe informacje. Najczęściej spotykanym elementem jest numer technologii spawania (WPS Welding Procedure Specification). Jest to dokumentacja określająca szczegółowe parametry procesu spawania, takie jak rodzaj materiału dodatkowego, prąd spawania, napięcie, prędkość spawania itp. Oprócz WPS, w ogonie mogą znaleźć się inne dane, np. dotyczące kontroli jakości czy specyficznych wymagań klienta.

Analiza przykładowego rysunku spawalniczego krok po kroku

Teoria jest ważna, ale praktyka czyni mistrza. Przyjrzyjmy się teraz kilku przykładom, które pomogą nam zinterpretować oznaczenia spawalnicze w realnych sytuacjach.

Przykład 1: Oznaczenie prostej spoiny pachwinowej na teowniku

Wyobraźmy sobie rysunek, na którym widzimy teownik połączony z płaskownikiem. Na linii odniesienia, której strzałka wskazuje na połączenie teownika z płaskownikiem, znajduje się symbol trójkąta prostokątnego. Symbol ten umieszczony jest na linii ciągłej. Obok trójkąta widnieje liczba "5". Oznacza to, że mamy do wykonania spoinę pachwinową (trójkąt) po stronie wskazanej przez strzałkę (linia ciągła), o efektywnej grubości "a" równej 5 mm. Jest to proste, ale kluczowe polecenie dla spawacza.

Przykład 2: Złożone oznaczenie dwustronnej spoiny czołowej z pełnym przetopem

Rozważmy teraz połączenie dwóch blach czołowo. Na rysunku widzimy linię odniesienia ze strzałką wskazującą na krawędź jednej z blach. Na linii odniesienia znajduje się symbol "V", a poniżej niego, na linii kreskowej, również symbol "V". Obok symboli widnieją liczby "8" i "8". Dodatkowo, na linii odniesienia znajduje się kółko, a w "ogonie" numer WPS. Oznacza to, że mamy do wykonania dwustronną spoinę czołową (dwa symbole "V") z przygotowaniem krawędzi w kształcie litery "V". Liczby "8" i "8" wskazują na efektywną grubość spoiny po każdej stronie, co sugeruje pełny przetop. Kółko oznacza, że spoina powinna być wykonana na całym obwodzie (jeśli dotyczy połączenia rurowego) lub że wymagany jest pełny przetop. Numer WPS w ogonie precyzuje technologię spawania. To złożone oznaczenie wymaga od spawacza precyzji i ścisłego przestrzegania instrukcji.

Najczęstsze błędy przy czytaniu rysunków spawalniczych i jak ich unikać

Nawet najbardziej doświadczeni specjaliści mogą popełniać błędy przy interpretacji rysunków spawalniczych. Świadomość najczęstszych pułapek jest pierwszym krokiem do ich uniknięcia.

Mylenie strony strzałki ze stroną przeciwną (linia ciągła vs. przerywana)

Jednym z najbardziej fundamentalnych błędów jest mylenie znaczenia linii ciągłej i kreskowej w odniesieniu do strony wykonania spoiny. Niezrozumienie tej zasady może prowadzić do wykonania spoiny w niewłaściwym miejscu, co jest nie tylko wadą wykonawczą, ale może również wpłynąć na wytrzymałość całej konstrukcji. Zawsze dokładnie sprawdzaj, po której stronie ma być wykonana spoina, zgodnie z zasadami PN-EN ISO 2553.

Ignorowanie symboli dodatkowych i ich wpływu na jakość połączenia

Często bagatelizuje się znaczenie symboli dodatkowych, takich jak oznaczenie spoiny po obwodzie, spoiny montażowej, czy symboli określających kształt lica. Ignorowanie tych detali może prowadzić do wykonania spoiny, która nie spełnia specyficznych wymagań konstrukcyjnych. Na przykład, spoina o niewłaściwym kształcie lica może być bardziej podatna na pękanie zmęczeniowe, a brak spoiny montażowej może uniemożliwić prawidłowe złożenie konstrukcji.

Przeczytaj również: Routing zleceń - Jak zrewolucjonizował logistykę i finanse?

Błędna interpretacja wymiarów spoin przerywanych

W przypadku spoin przerywanych, kluczowe jest prawidłowe odczytanie długości odcinków i odstępów między nimi. Błędna interpretacja sekwencji liczb może skutkować wykonaniem spoiny o niewystarczającej długości lub zbyt dużych odstępach, co obniża jej wytrzymałość. Zawsze dokładnie analizuj podane wymiary i upewnij się, że rozumiesz, co oznaczają w kontekście rozmieszczenia spoiny.
