Dlaczego precyzyjne pozycjonowanie to fundament nowoczesnej inżynierii?
W dzisiejszych czasach, gdy złożoność projektów inżynieryjnych stale rośnie, a oczekiwania co do jakości i niezawodności produktów są coraz wyższe, precyzja staje się nieodzownym elementem procesu projektowania i produkcji. Rosnąca miniaturyzacja komponentów, coraz bardziej wymagające warunki pracy maszyn i urządzeń oraz potrzeba zapewnienia pełnej wymienności części sprawiają, że tradycyjne metody kontroli wymiarów często okazują się niewystarczające. Bez odpowiednio zdefiniowanych i kontrolowanych wymagań dotyczących położenia elementów, łatwo o problemy, które mogą prowadzić do awarii, kosztownych przestojów i utraty reputacji.
Problem montażu: kiedy wymiary +/- to za mało
Tradycyjne wymiarowanie z tolerancjami liniowymi, czyli popularne zapisy typu "wymiar +/- 0.1 mm", często nie są wystarczające, aby zagwarantować prawidłowy montaż i funkcjonalność złożonych części. Problem pojawia się, gdy mamy do czynienia z wieloma elementami, których wzajemne położenie jest krytyczne. Kumulacja pojedynczych, nawet niewielkich odchyłek wymiarowych może prowadzić do sytuacji, w której części, które nominalnie powinny do siebie pasować, w rzeczywistości nie dają się zmontować lub po zmontowaniu nie spełniają swojej funkcji. Kontrola samego wymiaru elementu nie mówi nam nic o jego położeniu w przestrzeni względem innych elementów, co jest kluczowe dla poprawnego działania całego zespołu.
GD&T jako język precyzji: rola tolerancji pozycji w zapewnieniu funkcjonalności
Geometryczne Wymiarowanie i Tolerowanie (GD&T) to uniwersalny język inżynierii, który pozwala na jednoznaczną komunikację wymagań konstrukcyjnych między projektantem, producentem a kontrolerem jakości. Zamiast opisywać tylko wielkość elementu, GD&T koncentruje się na jego formie, orientacji, lokalizacji i bicia. W tym kontekście, tolerancja pozycji odgrywa nieocenioną rolę. Pozwala ona na precyzyjną kontrolę położenia elementów, takich jak osie otworów, płaszczyzny symetrii czy środki okręgów, względem zdefiniowanego układu odniesienia. Dzięki temu możemy mieć pewność, że części będą do siebie pasować i współpracować zgodnie z zamierzeniem konstruktora, niezależnie od drobnych odchyłek produkcyjnych.
Tolerancja pozycji od A do Z – czym jest i jak ją poprawnie interpretować?
Zrozumienie istoty tolerancji pozycji jest kluczowe dla każdego, kto pracuje z rysunkami technicznymi i dąży do osiągnięcia najwyższej precyzji w swoich projektach. To nie tylko kwestia umieszczenia elementu w odpowiednim miejscu, ale przede wszystkim zapewnienia, że jego położenie mieści się w ściśle określonych granicach, gwarantujących funkcjonalność całego podzespołu.
Definicja dla praktyków: więcej niż tylko lokalizacja
Tolerancja pozycji to jedna z podstawowych i najczęściej stosowanych tolerancji geometrycznych w systemie GD&T. Jej głównym celem jest kontrola położenia elementu, takiego jak oś otworu, płaszczyzna symetrii rowka czy środek okręgu, względem zdefiniowanego układu baz odniesienia. Nie chodzi tu jedynie o wskazanie miejsca, ale o zdefiniowanie dopuszczalnej przestrzeni, w której ten element może się znaleźć, zachowując przy tym pełną funkcjonalność. Jest to fundamentalne wymaganie w wielu gałęziach inżynierii, od motoryzacji po lotnictwo.

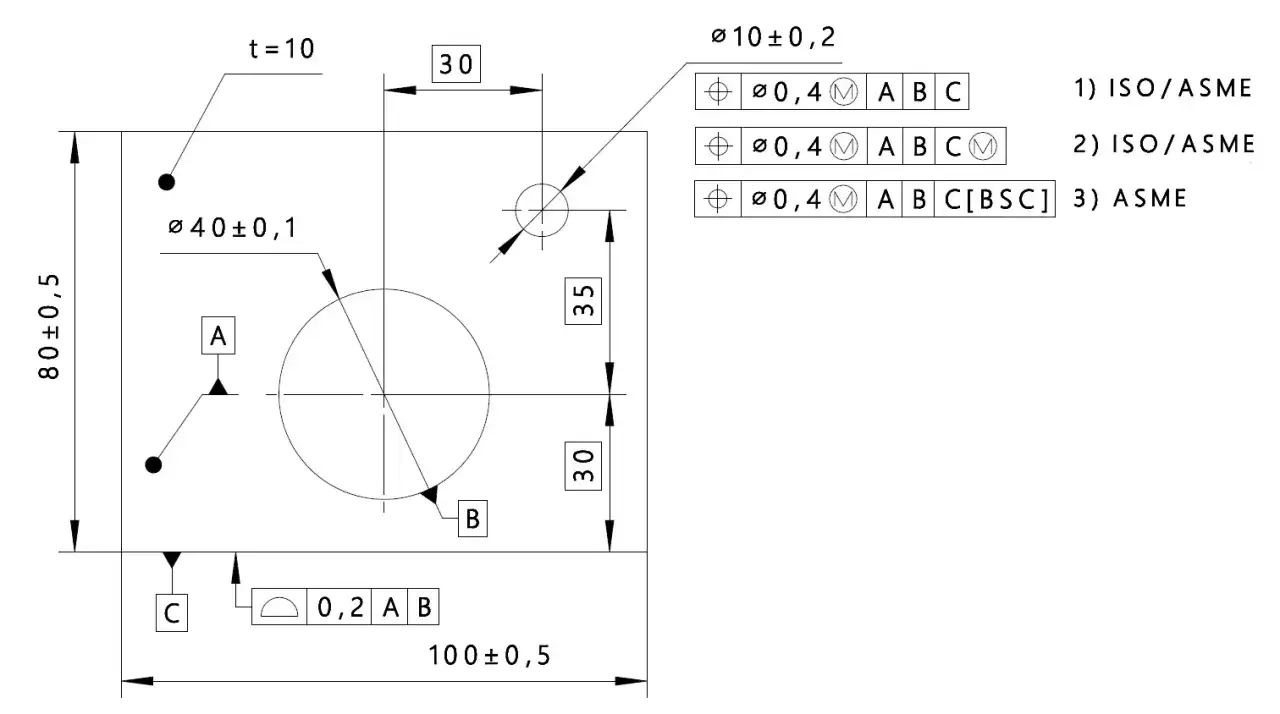

Symbol ⌖ na rysunku technicznym – jak go czytać i gdzie szukać?
Na rysunku technicznym, symbol tolerancji pozycji jest łatwo rozpoznawalny. Jest to graficzne przedstawienie krzyża wpisanego w okrąg (⌖). Ten uniwersalny symbol jest zawsze umieszczany w pierwszej komórce ramki tolerancji geometrycznej, sygnalizując, że kolejne komórki będą definiować wymagania dotyczące położenia. Znajdując ten symbol, od razu wiemy, że mamy do czynienia z kontrolą lokalizacji elementu względem zdefiniowanych baz.Strefa tolerancji: czym jest i jaki kształt może przyjmować (walec, płaszczyzny)?
Tolerancja pozycji definiuje tzw. strefę tolerancji trójwymiarową przestrzeń, w której musi znaleźć się oś lub płaszczyzna środkowa tolerowanego elementu. Dla otworów i wałków, które są najczęściej tolerowanymi elementami pod względem pozycji, strefa ta ma najczęściej kształt walca. Średnica tego walca jest równa wartości tolerancji podanej w ramce, a jego idealne położenie określane jest przez wymiary teoretycznie dokładne (TED). W przypadku innych elementów, na przykład płaszczyzn symetrii rowków, strefa tolerancji może przyjmować kształt prostopadłościanu lub innej bryły, zależnie od definicji geometrycznej elementu.
Kluczowe elementy ramki tolerancji pozycji – dekodujemy zapisy krok po kroku
Ramka tolerancji pozycji to swoisty kod, który zawiera wszystkie niezbędne informacje do precyzyjnego zdefiniowania wymagań dotyczących położenia elementu. Zrozumienie poszczególnych komórek tej ramki jest kluczem do poprawnej interpretacji rysunku technicznego i zapewnienia zgodności produktu z założeniami projektowymi.
Wartość tolerancji: co oznacza liczba w drugiej komórce?
Liczba znajdująca się w drugiej komórce ramki tolerancji pozycji to kluczowy parametr określający dopuszczalną wielkość strefy tolerancji. W przypadku tolerancji pozycji, ta wartość zazwyczaj odnosi się do średnicy walca tolerancji (dla otworów lub osi) lub szerokości płaszczyzny tolerancji. Jest to maksymalne dopuszczalne odchylenie od idealnej pozycji, które nie wpłynie negatywnie na funkcjonalność elementu. Im mniejsza wartość, tym wyższa wymagana precyzja wykonania.
Bazy odniesienia |A|B|C|: jak ustalają układ współrzędnych dla Twojego elementu?
Bazy odniesienia, oznaczone literami takimi jak |A|, |B|, |C|, są fundamentem, na którym opiera się cała tolerancja pozycji. Tworzą one precyzyjny, trójwymiarowy układ współrzędnych, który służy do zlokalizowania strefy tolerancji. Pierwsza baza (A) zazwyczaj definiuje obrót i położenie w jednym kierunku, druga (B) w kolejnym kierunku, a trzecia (C) w ostatnim. Bez jasno zdefiniowanych baz, położenie strefy tolerancji byłoby niejednoznaczne, co uniemożliwiłoby jej precyzyjny pomiar i kontrolę.
Wymiary teoretycznie dokładne (w ramkach): Twoja mapa do idealnej pozycji
Wymiary teoretycznie dokładne (TED - Theoretically Exact Dimensions) to idealne, nominalne wartości wymiarów, które definiują położenie elementu w przestrzeni. Na rysunku technicznym są one zazwyczaj ujęte w prostokątne ramki. Teoretycznie dokładne wymiary wskazują, gdzie powinna znajdować się środek strefy tolerancji, względem której następnie mierzone są dopuszczalne odchyłki pozycji. Stanowią one punkt odniesienia, mapę, która prowadzi do idealnej pozycji elementu.
Modyfikatory Ⓜ i Ⓛ: tajna broń do optymalizacji produkcji i montażu
W świecie precyzyjnej inżynierii, gdzie każdy detal ma znaczenie, modyfikatory Warunku Maksimum Materiału (MMC) i Warunku Minimum Materiału (LMC) stanowią zaawansowane narzędzia, które pozwalają na znaczną elastyczność w procesie produkcji i optymalizację kosztów, jednocześnie gwarantując funkcjonalność. Są to kluczowe elementy GD&T, które mogą znacząco wpłynąć na proces akceptacji części.
Warunek Maksimum Materiału (MMC): jak zyskać "tolerancję bonusową"?
Warunek Maksimum Materiału (MMC - Ⓜ) jest najczęściej stosowanym modyfikatorem w kontekście tolerancji pozycji. Oznacza on, że podana w ramce tolerancja obowiązuje, gdy element osiąga swój wymiar maksimum materiału na przykład, gdy otwór jest najmniejszy możliwy, a ścianka elementu jest najgrubsza. Kluczowa korzyść płynąca z zastosowania MMC polega na tym, że gdy rzeczywisty wymiar elementu oddala się od MMC (na przykład otwór staje się większy), do pierwotnej tolerancji pozycji dodawana jest tzw. "tolerancja bonusowa". Ta dodatkowa tolerancja ułatwia proces montażu i pozwala na akceptację części, które funkcjonalnie są w pełni poprawne, nawet jeśli ich pozycja jest nieco przesunięta w stosunku do idealnej.
Praktyczny przykład: jak większy otwór "ratuje" detal z przesuniętą pozycją
Wyobraźmy sobie otwór, który powinien być umieszczony z tolerancją pozycji 0.1 mm względem baz A i B, z modyfikatorem MMC. Jeśli otwór jest wykonany z idealną pozycją, ale ma średnicę bliższą dolnej granicy tolerancji (czyli jest mniejszy, zgodnie z MMC), jego pozycja musi mieścić się dokładnie w walcu o średnicy 0.1 mm. Jednak jeśli ten sam otwór, z tą samą nominalną pozycją, zostanie wykonany z większą średnicą, bliższą górnej granicy tolerancji, otrzymujemy "tolerancję bonusową". Oznacza to, że możemy zaakceptować przesunięcie jego osi o więcej niż 0.1 mm, ponieważ większy otwór łatwiej dopasuje się do trzpienia lub śruby. To właśnie ta elastyczność sprawia, że MMC jest tak ceniony w produkcji masowej.
Warunek Minimum Materiału (LMC): kiedy kluczowa jest minimalna grubość ścianki?
Warunek Minimum Materiału (LMC - Ⓛ) działa w sposób odwrotny do MMC i jest stosowany znacznie rzadziej, głównie w sytuacjach, gdy krytyczna jest minimalna grubość ścianki elementu lub inne podobne wymagania. W tym przypadku, podana tolerancja obowiązuje, gdy element osiąga swój wymiar minimum materiału (np. otwór jest największy możliwy, a ścianka jest najcieńsza). Gdy rzeczywisty wymiar elementu zbliża się do tego minimum (np. otwór jest mniejszy, a ścianka grubsza), pojawia się "bonusowa tolerancja" dla pozycji. Jest to mechanizm zapewniający, że element nie stanie się zbyt kruchy lub zbyt cienki, co mogłoby wpłynąć na jego wytrzymałość.
RFS (Regardless of Feature Size): tolerancja bez bonusów – kiedy ją stosować?
RFS, czyli "Regardless of Feature Size" (niezależnie od wymiaru elementu), to opcja, która eliminuje możliwość uzyskania "tolerancji bonusowej". Gdy tolerancja pozycji jest zdefiniowana jako RFS, podana wartość tolerancji obowiązuje bezwzględnie, niezależnie od tego, czy element jest wykonany blisko swojego wymiaru maksimum materiału, czy minimum materiału. Jest to rozwiązanie stosowane w sytuacjach, gdy precyzja położenia jest absolutnie krytyczna i nie można pozwolić sobie na żadną elastyczność wynikającą z wymiaru elementu. Na przykład, w przypadku precyzyjnych elementów optycznych lub krytycznych połączeń mechanicznych, gdzie nawet niewielkie odchylenia mogą prowadzić do wadliwego działania.
Tolerancja pozycji w praktyce: odczytanie, pomiar i najczęstsze błędy
Zrozumienie teoretycznych podstaw tolerancji pozycji to jedno, ale jej praktyczne zastosowanie, odczytanie z rysunku, pomiar i unikanie typowych błędów to zupełnie inna kwestia. W tej sekcji skupimy się na tym, jak tolerancja pozycji działa w realnym świecie produkcji i kontroli jakości.

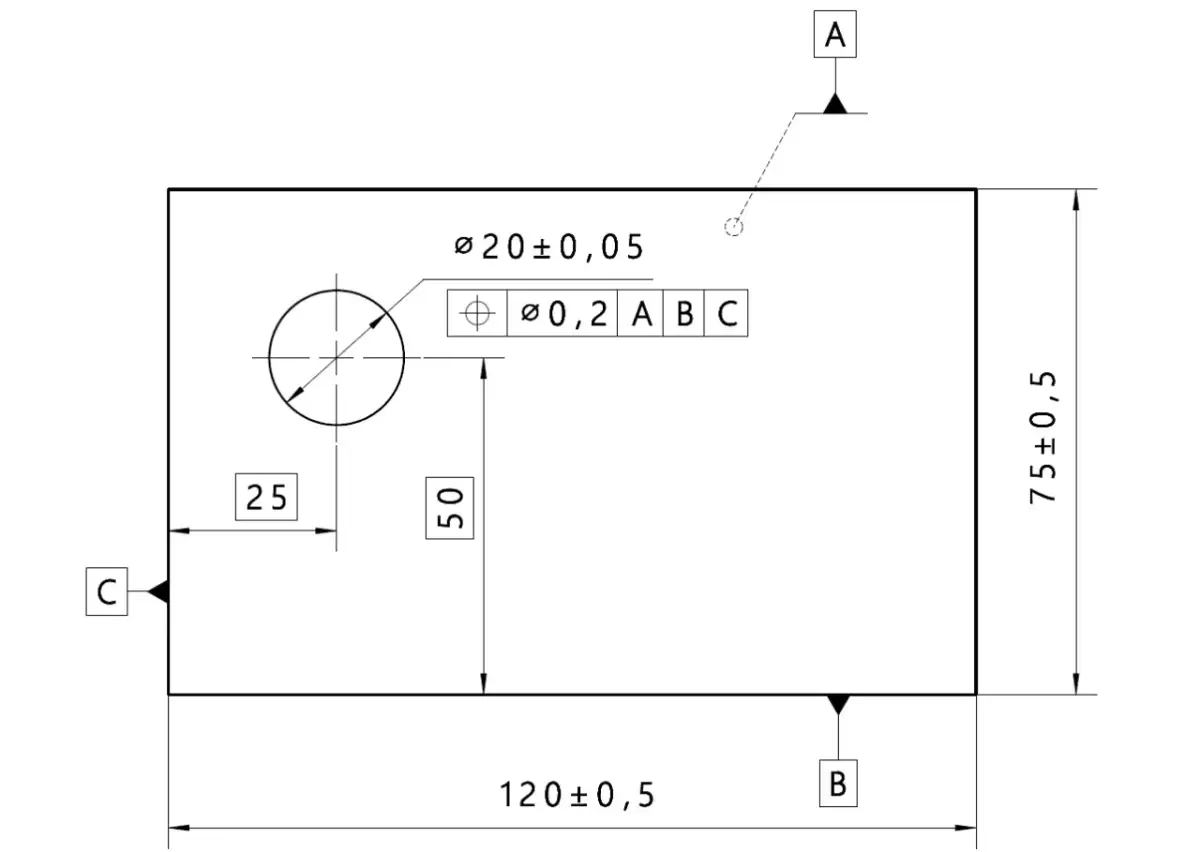

Analiza rysunku: kompletny przykład interpretacji złożonego wymagania
Załóżmy, że na rysunku technicznym widzimy ramkę tolerancji pozycji dla otworu: ⌖ |A|B|C| 0.05(Ⓜ). Oznacza to, że oś tego otworu musi znaleźć się w walcu o średnicy 0.05 mm. Ten walec jest zlokalizowany w przestrzeni zdefiniowanej przez bazy odniesienia A, B i C. Baza A może definiować położenie w osi X, baza B w osi Y, a baza C może służyć do ustalenia obrotu. Modyfikator (Ⓜ) oznacza, że ta tolerancja 0.05 mm obowiązuje, gdy otwór jest wykonany w swoim wymiarze maksimum materiału (najmniejsza dopuszczalna średnica). Jeśli otwór będzie większy, zyskujemy tolerancję bonusową, która pozwala na większe odchylenie jego osi od idealnej pozycji, ułatwiając montaż. Wymiary teoretycznie dokładne na rysunku precyzyjnie określają nominalne położenie środka tego walca tolerancji.
Jak mierzymy tolerancję pozycji? Rola maszyn współrzędnościowych (CMM)
W praktyce, weryfikacja tolerancji pozycji najczęściej odbywa się przy użyciu współrzędnościowych maszyn pomiarowych (CMM). Proces rozpoczyna się od ustawienia detalu na stole maszyny zgodnie z zdefiniowanymi bazami odniesienia. Następnie, sonda maszyny mierzy rzeczywiste położenie osi lub płaszczyzny środkowej tolerowanego elementu. Oprogramowanie maszyny porównuje zmierzone położenie z wymaganiami GD&T, uwzględniając podaną wartość tolerancji, bazy odniesienia oraz ewentualne modyfikatory (MMC, LMC). Dzięki temu uzyskujemy precyzyjny raport o zgodności lub niezgodności elementu z wymaganiami rysunkowymi.
Pozycja a współosiowość – poznaj różnicę, by uniknąć kosztownych pomyłek
Często myloną kwestią jest rozróżnienie między tolerancją pozycji a tolerancją współosiowości. Choć obie dotyczą położenia, ich zakres i zastosowanie są różne. Tolerancja współosiowości kontroluje odchyłkę osi jednego elementu względem osi innego elementu, który jest traktowany jako baza. Jest to relacja między dwoma elementami. Z kolei tolerancja pozycji kontroluje położenie osi (lub płaszczyzny symetrii) względem szerszego, zdefiniowanego układu baz odniesienia, który może obejmować wiele elementów lub całych grup otworów. Zrozumienie tej różnicy jest kluczowe, aby uniknąć błędów w projektowaniu i kontroli jakości.
Przeczytaj również: GD&T - Symbole, modyfikatory, ramka tolerancji - Jak czytać?
Najczęstsze błędy w interpretacji i jak się ich ustrzec
- Myślenie tylko o wymiarach liniowych: Ignorowanie faktu, że tolerancja pozycji kontroluje położenie, a nie tylko wielkość elementu.
- Niezrozumienie roli baz odniesienia: Brak świadomości, że bazy definiują układ współrzędnych, względem którego mierzone jest położenie.
- Błędne obliczanie tolerancji bonusowej: Niewłaściwe stosowanie modyfikatorów MMC i LMC, co prowadzi do nieprawidłowej akceptacji lub odrzucenia części.
- Mylenie z innymi tolerancjami: Szczególnie z tolerancją współosiowości, co prowadzi do nieprawidłowych wymagań projektowych.
- Ignorowanie wymiarów teoretycznie dokładnych: Traktowanie ich jako opcjonalnych, zamiast jako kluczowych dla lokalizacji strefy tolerancji.
- Niewłaściwe stosowanie RFS: Używanie go tam, gdzie benefity z tolerancji bonusowej byłyby uzasadnione, lub odwrotnie.
