Witajcie w świecie precyzyjnej inżynierii, gdzie nawet najmniejsze odchylenia mogą mieć ogromne znaczenie. Ten artykuł jest dla Was studentów kierunków technicznych, inżynierów, projektantów, technologów i operatorów maszyn CNC którzy poszukujecie dogłębnego zrozumienia tolerancji prostopadłości. Wyjaśnimy, czym ona jest, dlaczego jest tak ważna, jak ją oznaczać na rysunkach technicznych i jak ją skutecznie weryfikować w praktyce przemysłowej. To kompendium wiedzy, które pomoże Wam podnieść jakość Waszych projektów i produkcji.
Kluczowe aspekty tolerancji prostopadłości w GD&T
- Tolerancja prostopadłości (⊥) określa precyzję ustawienia elementu pod kątem 90° względem bazy odniesienia
- Strefa tolerancji to obszar, w którym musi zmieścić się tolerowany element, np. płaszczyzny równoległe lub walec
- Zawsze wymaga odniesienia do co najmniej jednej bazy, co odróżnia ją od tolerancji kształtu
- Oznaczenie na rysunku technicznym obejmuje symbol, wartość tolerancji i literę bazy w ramce
- Pomiary realizowane są od prostych narzędzi, jak czujniki zegarowe, po zaawansowane maszyny CMM
- Modyfikatory (M) i (L) mogą zmieniać wielkość pola tolerancji w zależności od wymiaru elementu
Dlaczego idealny kąt prosty jest fundamentem precyzyjnej inżynierii?
W świecie inżynierii, od misternie zaprojektowanych mechanizmów maszyn po delikatne układy elektroniczne, prostopadłość nie jest tylko geometrycznym detalem to fundamentalny filar, na którym opiera się prawidłowe funkcjonowanie i wzajemny montaż komponentów. Bez precyzyjnie zachowanych kątów prostych, nawet najbardziej zaawansowane konstrukcje mogą okazać się niestabilne, nieefektywne lub po prostu niemożliwe do złożenia. To właśnie ta geometryczna zasada zapewnia integralność i niezawodność każdego produktu technicznego.
Krótkie wprowadzenie: znaczenie prostopadłości od budowy maszyn po elektronikę
Precyzyjna prostopadłość jest absolutnie kluczowa dla niezawodności i wydajności produktów technicznych. W budowie maszyn zapewnia ona stabilność i właściwe przenoszenie obciążeń, na przykład w przypadku montażu elementów silnika czy przekładni. W elektronice, precyzyjne kąty prostokątne są niezbędne do prawidłowego osadzenia komponentów na płytkach drukowanych, zapewniając odpowiednie połączenia elektryczne i unikając zwarć. Nawet w branży motoryzacyjnej, prostopadłość elementów podwozia czy karoserii wpływa na właściwości jezdne i bezpieczeństwo. Bez niej, złożone systemy po prostu nie działałyby tak, jak powinny.
Prostopadłość a inne tolerancje: Gdzie leży jej unikalna rola w systemie GD&T?

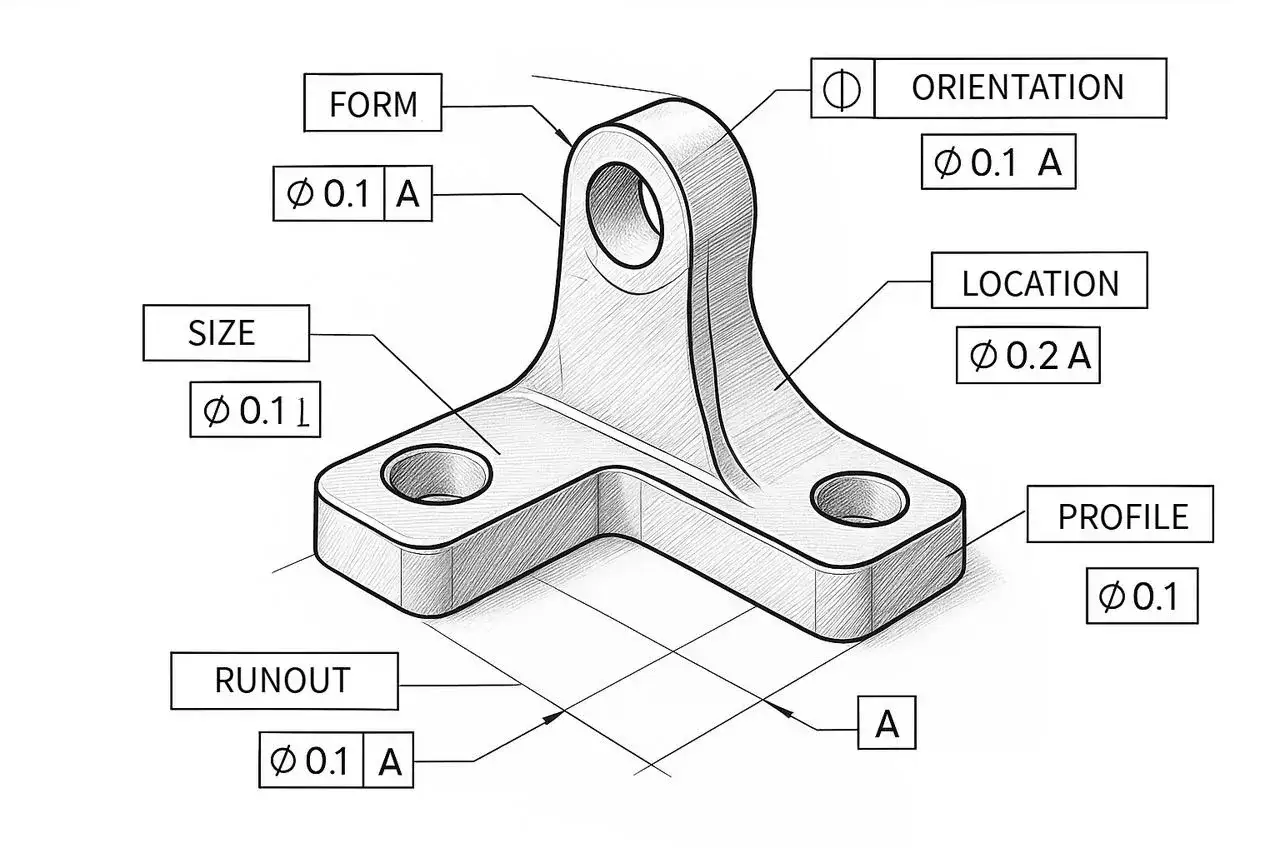

W systemie GD&T (Geometric Dimensioning and Tolerancing), tolerancja prostopadłości zajmuje unikalne miejsce jako jedna z tolerancji kierunku. Różni się ona od tolerancji kształtu, które dotyczą ogólnej formy elementu, oraz od tolerancji położenia, które określają położenie elementu względem baz bez narzucania konkretnego kierunku. Prostopadłość, ze swoim specyficznym wymogiem kąta 90°, koncentruje się na zapewnieniu właściwej orientacji jednego elementu względem drugiego. Jest to kluczowe dla funkcjonalności zespołów, gdzie wiele elementów musi być precyzyjnie ustawionych względem siebie, aby współpracować poprawnie.
Czym dokładnie jest tolerancja prostopadłości? Definicja zgodna z normą ISO
Tolerancja prostopadłości, zgodnie z normą ISO 1101, jest jedną z kluczowych tolerancji kierunku w systemie GD&T. Definiuje ona dopuszczalną odchyłkę od idealnego kąta prostego (90°) między dwoma elementami geometrycznymi. Nie chodzi tu jednak o sam kąt, ale o precyzję ustawienia, która jest określana poprzez tzw. strefę tolerancji. Ta strefa musi zawierać tolerowany element, a jej orientacja jest ściśle powiązana z bazą odniesienia, co zapewnia powtarzalność i przewidywalność montażu oraz pracy części.
Strefa tolerancji: Jak wyobrazić sobie dopuszczalne odchyłki?

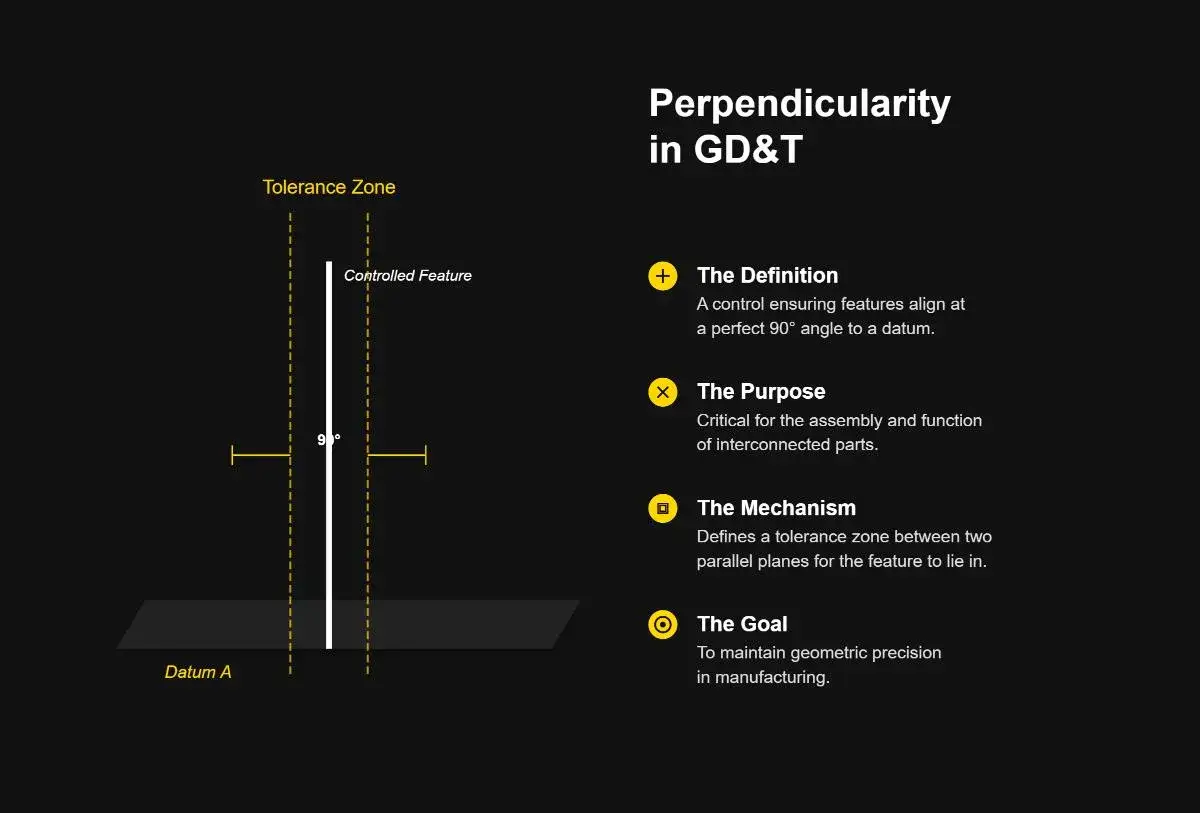

Strefa tolerancji dla prostopadłości to obszar, w którym musi znaleźć się tolerowany element, aby spełnić wymagania konstrukcyjne. Jeśli mówimy o prostopadłości płaszczyzny, wyobraźmy sobie dwie idealnie płaskie, równoległe powierzchnie, oddalone od siebie o określoną wartość tolerancji i ustawione pod kątem prostym do bazy. W przypadku prostopadłości osi, na przykład osi otworu, strefa ta przybiera kształt walca. Oś tego walca musi być idealnie prostopadła do płaszczyzny bazowej, a średnica walca odpowiada wartości tolerancji. To właśnie ta geometryczna przestrzeń definiuje, jak bardzo element może odbiegać od idealnego kąta prostego, zachowując przy tym swoją funkcjonalność.
Rola bazy odniesienia: Dlaczego bez niej prostopadłość nie istnieje?
W tolerancji prostopadłości, baza odniesienia nie jest opcją jest absolutnym wymogiem. W przeciwieństwie do tolerancji kształtu, które mogą być definiowane niezależnie, prostopadłość zawsze musi być określona względem jakiegoś punktu odniesienia, najczęściej płaszczyzny lub osi. Baza ta stanowi punkt wyjścia do pomiaru i kontroli. Bez niej, pojęcie "kąta prostego" traci sens w kontekście tolerancji, ponieważ nie mielibyśmy odniesienia, wobec którego ten kąt miałby być zachowany. Dlatego prawidłowe zdefiniowanie i wybór bazy jest kluczowy dla poprawnego zastosowania i weryfikacji tolerancji prostopadłości.
Różnica między tolerancją prostopadłości a tolerancją kąta: Kluczowe rozróżnienie
Często pojawia się pytanie o różnicę między tolerancją prostopadłości a ogólną tolerancją kąta. Kluczowe rozróżnienie polega na tym, że tolerancja prostopadłości jest specyficznym przypadkiem tolerancji kierunku, skupiającym się wyłącznie na kącie 90°. Co więcej, nie definiuje ona jedynie dopuszczalnej odchyłki kątowej, ale całą strefę geometryczną (płaszczyzny lub walec), w której musi zmieścić się tolerowany element. Ogólna tolerancja kąta może dotyczyć dowolnego kąta i często określa jedynie maksymalne odchylenie od tego kąta, bez definiowania tak precyzyjnej strefy.
Jak czytać symbole na rysunku technicznym? Elementarz tolerancji prostopadłości
Zrozumienie oznaczeń na rysunku technicznym jest kluczowe dla każdego inżyniera, a tolerancje geometryczne, w tym prostopadłość, mają swoje specyficzne kody i zasady zapisu. Poznanie tych zasad pozwala na precyzyjne odczytanie wymagań konstrukcyjnych i uniknięcie błędów interpretacji, które mogłyby prowadzić do kosztownych problemów produkcyjnych.
Symbol "⊥" i jego miejsce w ramce tolerancji: Dekodowanie zapisu krok po kroku
- Symbol tolerancji: W lewym polu prostokątnej ramki tolerancji znajduje się symbol "⊥", oznaczający właśnie tolerancję prostopadłości.
- Wartość tolerancji: Obok symbolu, w kolejnym polu, podana jest dopuszczalna wartość odchyłki w milimetrach (np. 0.1). Jest to rozmiar strefy tolerancji.
- Litera bazy: W następnym polu umieszczona jest litera (lub litery) wskazująca na bazę odniesienia. Na przykład, jeśli jest to litera "A", oznacza to, że prostopadłość jest mierzona względem bazy oznaczonej jako "A".
- Modyfikatory (opcjonalnie): Po literze bazy mogą pojawić się modyfikatory, takie jak "M" lub "L", które dodatkowo precyzują warunki pomiaru.
Wartość tolerancji i baza odniesienia: Co oznaczają liczby i litery w ramce?
Wartość tolerancji, podana w milimetrach, określa dopuszczalny zakres odchyłki od idealnego kąta prostego. Na przykład, tolerancja 0.1 mm oznacza, że element musi mieścić się w strefie o szerokości 0.1 mm, która jest prostopadła do bazy. Litery w ramce, takie jak "A", "B", "C", wskazują na zdefiniowane wcześniej bazy odniesienia na rysunku. Zawsze należy sprawdzić, do której bazy odnoszą się wymagania prostopadłości, ponieważ to ona stanowi punkt odniesienia dla pomiaru. Bez prawidłowego zdefiniowania baz, samo oznaczenie tolerancji jest niepełne.
Modyfikatory (M), (L) – Jak zmieniają zasady gry dla tolerancji?
Modyfikatory "M" (Maximum Material Condition warunek maksimum materiału) i "L" (Least Material Condition warunek minimum materiału) dodają elastyczności w zarządzaniu tolerancjami. Modyfikator "M" przy tolerancji prostopadłości oznacza, że pole tolerancji jest największe, gdy element jest wykonany w stanie "pełnego materiału" (np. najgrubszy wałek, najmniejszy otwór). W miarę jak wymiar elementu zbliża się do stanu "minimum materiału", pole tolerancji może się powiększać. Analogicznie działa modyfikator "L", ale odwrotnie. Pozwala to na bardziej efektywne wykorzystanie procesów produkcyjnych i obniżenie kosztów, jednocześnie zapewniając funkcjonalność części w krytycznych warunkach.
Prostopadłość w praktyce: Najważniejsze przypadki, które musisz znać
Tolerancja prostopadłości znajduje zastosowanie w wielu różnych konfiguracjach geometrycznych, a zrozumienie najczęstszych przypadków jest kluczowe dla inżyniera praktyka. Każdy z tych przypadków wymaga specyficznego podejścia do definiowania strefy tolerancji i metod pomiarowych, aby zapewnić poprawność wykonania i montażu.
Przypadek 1: Prostopadłość płaszczyzny względem płaszczyzny bazowej
Jest to jeden z najczęściej spotykanych przypadków. Dotyczy sytuacji, gdy jedna płaszczyzna musi być idealnie prostopadła do innej, zdefiniowanej jako baza. Strefa tolerancji jest tu przestrzenią ograniczoną dwiema równoległymi płaszczyznami, oddalonymi od siebie o wartość tolerancji i prostopadłymi do płaszczyzny bazowej. Przykładem może być montaż elementu na płaskiej podstawie, gdzie powierzchnia montażowa musi być prostopadła do podstawy, aby zapewnić stabilność i prawidłowe rozłożenie obciążeń.
Przypadek 2: Prostopadłość osi (otworu lub wałka) względem płaszczyzny bazowej
Ten przypadek dotyczy sytuacji, gdy oś elementu obrotowego, takiego jak otwór czy wałek, musi być prostopadła do płaszczyzny bazowej. Strefa tolerancji to najczęściej walec o średnicy równej wartości tolerancji, którego oś jest idealnie prostopadła do bazy. Typowym przykładem jest otwór montażowy w płycie, gdzie oś otworu musi być prostopadła do powierzchni płyty, aby umożliwić prawidłowe osadzenie wałka lub śruby. Według danych rysunektechniczny.pl, jest to jeden z najczęściej stosowanych typów tolerancji kierunku.
Przypadek 3: Prostopadłość płaszczyzny względem osi bazowej
Choć rzadszy, ten przypadek również ma swoje zastosowania. Dotyczy sytuacji, gdy płaszczyzna elementu musi być prostopadła do osi innego elementu, który stanowi bazę. Przykładem może być czoło wałka, które musi być prostopadłe do jego własnej osi. W tym przypadku strefa tolerancji jest definiowana przez dwie płaszczyzny równoległe, prostopadłe do osi bazowej i oddalone od siebie o wartość tolerancji.
Przypadek 4: Prostopadłość osi względem osi bazowej
Ten przypadek występuje, gdy jedna oś musi być prostopadła do drugiej osi, która stanowi bazę. Najczęściej spotykamy go przy montażu elementów z otworami, gdzie oś jednego otworu musi być prostopadła do osi innego otworu. Strefa tolerancji jest tutaj bardziej złożona i może być definiowana jako płaszczyzna lub walec, w zależności od specyficznych wymagań projektu, ale zawsze zorientowana prostopadle do osi bazowej.
Od teorii do warsztatu: Jak poprawnie mierzyć prostopadłość?
Teoretyczne zrozumienie tolerancji prostopadłości to jedno, ale jej praktyczna weryfikacja to zupełnie inna sprawa. Na szczęście, dysponujemy szerokim wachlarzem narzędzi i technik, od prostych metod manualnych po zaawansowane systemy automatyczne, które pozwalają na precyzyjne zmierzenie i potwierdzenie zgodności elementu z wymaganiami.
Metody tradycyjne: Użycie czujnika zegarowego, kątownika i płyty traserskiej
Tradycyjne metody pomiaru prostopadłości opierają się na prostych, ale wciąż skutecznych narzędziach. Kątownik precyzyjny pozwala na szybkie sprawdzenie, czy kąt zbliżony jest do 90 stopni. Bardziej dokładne pomiary można przeprowadzić przy użyciu czujnika zegarowego zamontowanego na statywie lub ramieniu. Ustawiając czujnik prostopadle do mierzonej powierzchni i przesuwając go wzdłuż krawędzi lub po obwodzie, można odczytać odchyłki od idealnej prostopadłości. Płyta traserska służy jako precyzyjna, płaska baza, od której można dokonywać pomiarów.
Nowoczesne techniki pomiarowe: Rola współrzędnościowych maszyn pomiarowych (CMM)
Współrzędnościowe maszyny pomiarowe (CMM) zrewolucjonizowały proces kontroli jakości. Dzięki nim, pomiar prostopadłości jest nie tylko precyzyjny, ale także szybki i zautomatyzowany. CMM wykorzystują sondę dotykową lub skaner optyczny do zbierania tysięcy punktów na powierzchni mierzonego elementu. Następnie, za pomocą zaawansowanego oprogramowania, obliczane są parametry geometryczne, w tym prostopadłość, z niezwykłą dokładnością. Pozwala to na weryfikację nawet najbardziej skomplikowanych kształtów i spełnienie rygorystycznych wymagań tolerancji.
Praktyczny przewodnik: Pomiar prostopadłości otworu względem czoła detalu
- Przygotowanie: Upewnij się, że detal jest czysty i stabilnie zamocowany. Zidentyfikuj bazę (np. czoło detalu) i element tolerowany (np. oś otworu).
-
Metoda tradycyjna (czujnik zegarowy):
- Zamontuj czujnik zegarowy na stabilnym statywie lub uchwycie.
- Ustaw czujnik tak, aby jego końcówka dotykała wewnętrznej powierzchni otworu, a oś czujnika była prostopadła do czoła detalu.
- Powoli obracaj detal (lub czujnik), utrzymując stały kontakt z powierzchnią otworu.
- Odczytaj maksymalną i minimalną wartość na czujniku. Różnica między nimi to odchyłka prostopadłości.
-
Metoda z użyciem CMM:
- Umieść detal na stole pomiarowym maszyny CMM.
- Uruchom program pomiarowy, który zdefiniuje bazę (np. płaszczyznę czoła) i zmierzy geometrię otworu (np. jako walec).
- Maszyna automatycznie obliczy odchyłkę prostopadłości osi otworu względem płaszczyzny czoła.
- Wynik pomiaru jest zazwyczaj przedstawiany w postaci cyfrowej, często z wizualizacją pola tolerancji.
- Interpretacja wyników: Porównaj uzyskany wynik z wartością tolerancji podaną na rysunku technicznym. Jeśli odchyłka mieści się w dopuszczalnym zakresie, element spełnia wymagania.
Najczęstsze błędy przy definiowaniu i kontroli prostopadłości – jak ich unikać?
Nawet najlepiej zaprojektowane procesy mogą zostać zakłócone przez proste błędy. W przypadku tolerancji prostopadłości, pomyłki mogą pojawić się zarówno na etapie definiowania wymagań na rysunku, jak i podczas ich weryfikacji. Świadomość tych pułapek jest pierwszym krokiem do ich uniknięcia.
Błąd #1: Niewłaściwy wybór bazy odniesienia i jego konsekwencje
Kluczowym elementem tolerancji prostopadłości jest baza odniesienia. Wybór niewłaściwej bazy, na przykład takiej, która nie jest stabilna lub nie odzwierciedla rzeczywistego sposobu montażu elementu, może prowadzić do katastrofalnych skutków. Element może być pozornie zgodny z rysunkiem, ale w rzeczywistości nie pasować do innych części zespołu. Konsekwencje to problemy z montażem, nieprawidłowe działanie mechanizmów, a nawet konieczność przeprojektowania lub złomowania części, co generuje znaczne koszty.
Błąd #2: Mylenie interpretacji osiowej z powierzchniową
Tolerowanie prostopadłości dla osi (np. otworu) różni się od tolerowania dla płaszczyzny. Oś jest elementem teoretycznym, podczas gdy płaszczyzna jest fizyczną powierzchnią. Mylenie tych interpretacji może prowadzić do błędnego zdefiniowania strefy tolerancji. Na przykład, próba zmierzenia prostopadłości osi otworu za pomocą narzędzi przeznaczonych do pomiaru płaszczyzny może dać nieprawidłowe wyniki. Zawsze należy dokładnie analizować, czy wymagana jest prostopadłość osi, czy płaszczyzny, i stosować odpowiednie metody pomiarowe.
Błąd #3: Zbyt ciasna lub zbyt luźna tolerancja – jak znaleźć złoty środek?
Znalezienie optymalnej wartości tolerancji prostopadłości to sztuka kompromisu. Zbyt ciasna tolerancja, choć teoretycznie zapewnia większą precyzję, może znacząco zwiększyć koszty produkcji. Wymaga precyzyjnych maszyn, specjalistycznych narzędzi i wydłuża czas obróbki, a często prowadzi do wysokiego odsetka braków. Z drugiej strony, zbyt luźna tolerancja może skutkować problemami z montażem, nieprawidłowym działaniem lub obniżoną trwałością produktu. Kluczem jest analiza funkcjonalności elementu w zespole i wybór najszerszej możliwej tolerancji, która nadal gwarantuje poprawne działanie.
Jak mistrzowskie opanowanie prostopadłości przekłada się na jakość i koszty produkcji?
Precyzyjne stosowanie i skrupulatna kontrola tolerancji prostopadłości to nie tylko kwestia spełnienia wymagań technicznych. To strategiczne podejście, które bezpośrednio wpływa na ogólną jakość produktu i efektywność kosztową całego procesu produkcyjnego, budując solidne fundamenty dla sukcesu firmy.
Gwarancja montowalności: Klucz do bezproblemowego składania złożonych mechanizmów
Prawidłowo zastosowana tolerancja prostopadłości jest gwarancją, że poszczególne elementy będą do siebie pasować bez zbędnych wysiłków. W przypadku skomplikowanych zespołów mechanicznych, gdzie wiele części musi współdziałać, zapewnia to płynność procesu montażu. Redukuje to czas potrzebny na dopasowywanie i poprawki, co przekłada się na niższe koszty pracy i szybsze wprowadzenie produktu na rynek.
Optymalizacja procesów obróbki i redukcja kosztów braków
Dzięki przemyślanemu definiowaniu tolerancji prostopadłości, możemy optymalizować procesy obróbki. Zamiast dążyć do teoretycznej doskonałości, skupiamy się na osiągnięciu wymaganego poziomu precyzji w sposób najbardziej efektywny. Pozwala to zminimalizować potrzebę kosztownych poprawek i znacząco zredukować liczbę wadliwych części, które trafiają do utylizacji. Mniej braków to bezpośrednio niższe koszty produkcji i większe zyski.
Przeczytaj również: Kontrola procesów - Klucz do efektywności i rozwoju firmy
Budowanie przewagi konkurencyjnej dzięki najwyższej precyzji wykonania
Produkty, które są precyzyjnie wykonane, niezawodne i łatwe w montażu, budują zaufanie klientów i wzmacniają markę. Mistrzowskie opanowanie tolerancji prostopadłości, jako jednego z kluczowych elementów GD&T, świadczy o wysokiej jakości i dbałości o detale. Jest to czynnik, który może stanowić o przewadze konkurencyjnej na rynku, przyciągając klientów poszukujących produktów najwyższej klasy.
