Geometryczne Wymiarowanie i Tolerowanie, czyli GD&T, to uniwersalny język inżynierii, który zrewolucjonizował sposób, w jaki komunikujemy się na temat precyzji części maszynowych. Niezależnie od tego, czy dopiero zaczynasz swoją przygodę z rysunkiem technicznym jako student, czy jesteś doświadczonym inżynierem, projektantem, technologiem, operatorem maszyn CNC czy pracownikiem kontroli jakości, zrozumienie tego systemu jest kluczowe dla sukcesu w nowoczesnej produkcji. GD&T pozwala na jednoznaczne definiowanie geometrii części, ich dopuszczalnych odchyłek oraz wzajemnych relacji, co przekłada się na funkcjonalność, wymienność części i optymalizację kosztów. Pozwólcie, że przeprowadzę Was przez meandry tego fascynującego języka.
Dlaczego język symboli GD&T zrewolucjonizował nowoczesną inżynierię?
Geometryczne Wymiarowanie i Tolerowanie (GD&T) to znacznie więcej niż tylko zbiór symboli; to międzynarodowy, symboliczny kod, który umożliwia precyzyjne definiowanie geometrii części i ich dopuszczalnych odchyłek. Jego głównym celem jest zapewnienie, że części będą działać zgodnie z założeniami, będą łatwo wymienne oraz że proces produkcji będzie optymalny pod względem kosztów. W przeciwieństwie do tradycyjnego wymiarowania, które często prowadzi do niejednoznaczności i błędów, GD&T dostarcza jasnych, mierzalnych kryteriów, które eliminują domysły. W dobie globalnej produkcji i współpracy międzynarodowej, GD&T stało się nieodzownym narzędziem, zapewniającym spójność i jakość na całym świecie.
GD&T jako uniwersalny kod: Czym jest i jakie problemy rozwiązuje?
Wyobraźcie sobie świat, w którym każdy rysunek techniczny jest zrozumiały dla każdego inżyniera, niezależnie od kraju pochodzenia czy firmy. To właśnie oferuje GD&T. Jako międzynarodowy, symboliczny język, umożliwia jednoznaczne określenie wymagań projektowych, eliminując dwuznaczności, które mogłyby prowadzić do kosztownych błędów produkcyjnych i poprawek. Dzięki GD&T możemy mieć pewność, że wyprodukowana część będzie zgodna z projektem i bezproblemowo połączy się z innymi elementami. To fundament precyzyjnej inżynierii.
Od ASME do ISO: Krótki przegląd norm rządzących światem tolerancji
Świat GD&T jest uporządkowany przez uznane normy, które zapewniają jego uniwersalność. Najważniejsze z nich to normy ISO, takie jak ISO 1101, oraz amerykańskie normy ASME, w szczególności ASME Y14.5. Chociaż mogą istnieć między nimi subtelne różnice, obie grupy norm dążą do tego samego celu: stworzenia precyzyjnego i jednoznacznego sposobu definiowania wymagań geometrycznych. Ich istnienie jest kluczowe dla standaryzacji komunikacji technicznej na skalę globalną.

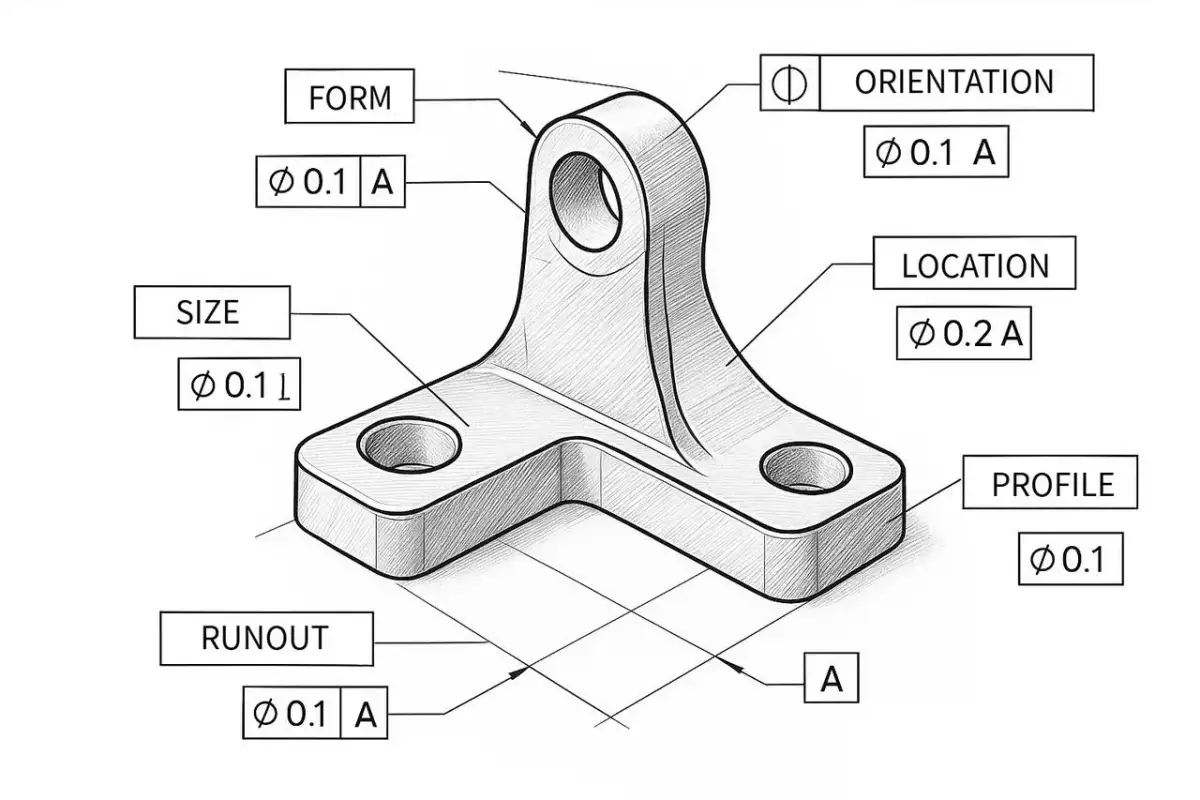

Kompletny leksykon symboli GD&T: Jak czytać i interpretować rysunek techniczny?
Teraz przejdźmy do sedna do samych symboli. W systemie GD&T wyróżniamy 14 kluczowych symboli, które można podzielić na kilka kategorii. Każdy z nich ma swoje unikalne znaczenie i zastosowanie. Poniżej znajdziecie szczegółowy przegląd, który pomoże Wam szybko odnaleźć potrzebne informacje i zrozumieć, co tak naprawdę oznacza dane polecenie na rysunku technicznym. Pamiętajcie, że wizualizacja jest kluczowa choć nie mogę jej tutaj przedstawić, postarajcie się wyobrazić sobie każdy symbol, jego miejsce w ramce tolerancji i przykładowe zastosowanie na rysunku.
Kategoria 1: Tolerancje Kształtu – Fundament idealnej geometrii
Tolerancje kształtu są podstawą, ponieważ definiują dopuszczalną formę elementu, niezależnie od jego położenia czy orientacji względem innych elementów. Kontrolują one samą "jakość" powierzchni lub linii, zanim zaczniemy analizować jej relacje z bazami. Są one kluczowe dla zapewnienia, że element ma właściwy kształt, co jest niezbędne dla jego prawidłowego działania.
Prostoliniowość: Jak zapewnić idealną linię prostą?
Symbol prostoliniowości kontroluje, czy oś, krawędź lub powierzchnia jest idealnie prosta w określonej strefie tolerancji. Jest to fundamentalna tolerancja dla elementów, które muszą być proste, np. dla osi wałka, która musi swobodnie obracać się w łożysku.
Płaskość: Kontrola powierzchni bez odniesienia do innych
Tolerancja płaskości określa, czy powierzchnia mieści się między dwiema równoległymi płaszczyznami. Jest to kluczowe dla powierzchni montażowych, które muszą idealnie przylegać do innych elementów, zapewniając stabilność i prawidłowe połączenie.
Okrągłość: Klucz do perfekcyjnych przekrojów poprzecznych
Symbol okrągłości sprawdza, czy każdy przekrój poprzeczny elementu jest idealnym okręgiem. Jest to niezwykle ważne dla elementów obrotowych, takich jak wałki czy otwory, gdzie nawet niewielkie odchylenie od okrągłości może prowadzić do wibracji lub problemów z dopasowaniem.
Walcowość: Połączenie okrągłości i prostoliniowości dla elementów obrotowych
Walcowość to bardziej złożona tolerancja, która kontroluje zarówno okrągłość, jak i prostoliniowość elementu walcowego na całej jego długości. Jest to niezbędne dla precyzyjnych wałków, które muszą zachować swoje parametry geometryczne wzdłuż całej swojej długości roboczej.
Kategoria 2: Tolerancje Profilu – Definiowanie złożonych i nieregularnych powierzchni
Tolerancje profilu pozwalają na kontrolowanie złożonych, często nieregularnych kształtów, które trudno opisać za pomocą prostszych tolerancji. Definiują one strefę tolerancji wokół zarysu linii lub całej powierzchni, zapewniając, że nawet skomplikowane kształty spełniają wymagania projektowe.
Profil linii: Jak kontrolować zarys elementu w 2D?
Symbol profilu linii kontroluje zarys elementu w dwuwymiarowym przekroju. Jest często używany do definiowania precyzyjnych krzywizn lub nieregularnych krawędzi, które mają kluczowe znaczenie dla funkcjonalności części.
Profil powierzchni: Precyzyjna definicja geometrii 3D
Profil powierzchni to najbardziej wszechstronna tolerancja kształtu, kontrolująca trójwymiarowy kształt całej powierzchni. Jest niezbędna w przypadku skomplikowanych obudów, łopatek turbin czy innych elementów o złożonej geometrii, gdzie wymagana jest wysoka precyzja.
Kategoria 3: Tolerancje Kierunku – Wzajemne relacje i orientacja elementów
Tolerancje kierunku określają, jak elementy są zorientowane względem siebie lub względem baz odniesienia. Kontrolują one kąty i relacje przestrzenne, które są kluczowe dla prawidłowego montażu i działania zespołu.
Równoległość: Jak zagwarantować, że dwie płaszczyzny nigdy się nie przetną?
Symbol równoległości kontroluje, czy dany element jest równoległy do wskazanej bazy. Jest to ważne, na przykład, dla powierzchni montażowych, które muszą być równoległe do podstawy maszyny, aby zapewnić stabilność.
Prostopadłość: Sekret idealnego kąta 90 stopni
Prostopadłość sprawdza, czy element jest pod kątem 90 stopni do wskazanej bazy. Jest to fundamentalna tolerancja w wielu zastosowaniach, na przykład dla osi otworu, która musi być prostopadła do powierzchni montażowej.
Nachylenie: Kontrola precyzyjnego kąta innego niż 90 stopni
Nachylenie kontroluje, czy element jest zorientowany pod określonym kątem (innym niż 0 lub 90 stopni) względem bazy. Jest to kluczowe dla elementów skośnych, takich jak powierzchnie w przekładniach czy specjalistyczne wsporniki.
Kategoria 4: Tolerancje Położenia – Gdzie dokładnie ma być Twój element?
Tolerancje położenia definiują, gdzie dokładnie dany element powinien się znajdować w przestrzeni, względem zdefiniowanych baz. Są one kluczowe dla zapewnienia, że części będą się prawidłowo montować i współpracować.
Pozycja: Najważniejsza tolerancja lokalizacji otworów i osi
Symbol pozycji kontroluje dokładne położenie osi elementu (np. otworu, wałka) lub płaszczyzny środkowej względem baz. Jest to jedna z najważniejszych tolerancji, szczególnie dla elementów, które muszą być precyzyjnie umiejscowione, aby zapewnić wymienność części.
Współosiowość i Koncentryczność: Jak zapewnić wspólną oś dla wielu elementów?
Współosiowość i koncentryczność kontrolują, czy osie dwóch lub więcej elementów są wspólne. Są one kluczowe dla elementów obrotowych, takich jak wałki czy koła zębate, gdzie wspólna oś jest niezbędna dla płynnej pracy.
Symetria: Gwarancja idealnego rozłożenia względem płaszczyzny bazowej
Symetria kontroluje, czy element jest symetrycznie położony względem płaszczyzny środkowej lub osi odniesienia. Jest to często stosowane dla elementów takich jak rowki czy osie symetrycznych części, zapewniając ich prawidłowe wyważenie i funkcjonalność.
Kategoria 5: Tolerancje Bicia – Niezbędne przy kontroli części obrotowych
Tolerancje bicia są specjalistycznymi narzędziami do kontroli części obrotowych. Pozwalają one zapewnić, że powierzchnie obrotowe są idealnie wyrównane względem osi obrotu, co jest kluczowe dla płynnej pracy i minimalizacji wibracji.
Bicie zwykłe (promieniowe i osiowe): Kontrola w jednym przekroju
Bicie zwykłe kontroluje odchyłki promieniowe lub osiowe powierzchni elementu podczas jego obrotu wokół osi. Jest to podstawowa kontrola dla elementów obrotowych, zapewniająca ich podstawową okrągłość i prostoliniowość wzdłuż osi.
Bicie całkowite: Kompleksowa kontrola całej powierzchni podczas obrotu
Bicie całkowite to bardziej rygorystyczna tolerancja, kontrolująca odchyłki promieniowe i osiowe na całej długości lub powierzchni elementu obrotowego. Jest stosowana tam, gdzie wymagana jest najwyższa precyzja, na przykład w precyzyjnych wałkach maszyn.
Symbole modyfikujące, które zmieniają zasady gry: Co musisz o nich wiedzieć?
Poza głównymi symbolami tolerancji, GD&T wykorzystuje również symbole modyfikujące. Umieszczane w ramce tolerancji, zmieniają one sposób interpretacji wartości tolerancji, wprowadzając elastyczność i precyzję w zależności od potrzeb produkcyjnych i funkcjonalnych. Zrozumienie ich jest kluczowe dla optymalizacji procesu.
Warunek Maksimum Materiału (MMC Ⓜ): Jak go użyć do obniżenia kosztów produkcji?
Symbol MMC (Ⓜ) oznacza, że element zawiera maksymalną ilość materiału. Dla otworu oznacza to jego minimalną średnicę, a dla wałka maksymalną. Co najważniejsze, w tym warunku tolerancja geometryczna jest najmniejsza. Jednak wraz ze zmniejszaniem się ilości materiału (np. większy otwór, mniejszy wałek), dopuszczalna tolerancja geometryczna może się zwiększać. To pozwala na większą swobodę produkcyjną i potencjalnie obniża koszty, jednocześnie zapewniając funkcjonalność części.
Warunek Minimum Materiału (LMC Ⓛ): Kiedy jest kluczowy dla wytrzymałości części?
Symbol LMC (Ⓛ) to sytuacja odwrotna do MMC element zawiera najmniej materiału. Dla otworu oznacza to jego maksymalną średnicę, a dla wałka minimalną. W tym warunku tolerancja geometryczna jest najmniejsza, a wraz ze wzrostem ilości materiału, dopuszczalna tolerancja geometryczna może się zwiększać. LMC jest kluczowe, gdy potrzebujemy zapewnić minimalną grubość ścianki dla wytrzymałości lub gdy wymagany jest określony luz montażowy.
Inne ważne modyfikatory: Strefa Wystawania (Ⓟ), Stan Swobodny (⓻) i Płaszczyzna Styczna (Ⓣ)
Oprócz MMC i LMC, istnieją inne ważne modyfikatory:
- Strefa tolerancji wystawania (P - Ⓟ): Rozszerza strefę tolerancji poza element. Jest to kluczowe na przykład przy montażu śrub, gdzie pozwala na pewien kąt odchylenia, zapewniając jednocześnie prostopadłość.
- Stan Swobodny (F - ⓻): Oznacza, że tolerancja dotyczy elementu w stanie swobodnym, bez zewnętrznych obciążeń. Jest to ważne dla części elastycznych, które mogą się odkształcać pod wpływem sił.
- Płaszczyzna styczna (T - Ⓣ): Wskazuje, że tolerancja dotyczy płaszczyzny przylegającej do najwyższych punktów powierzchni, a nie samej powierzchni. Jest to używane do kontroli płaskości lub prostoliniowości w specyficznych zastosowaniach.
Analiza ramki tolerancji krok po kroku: Jak czytać pełne polecenie GD&T?
Ramka tolerancji to serce komunikacji GD&T na rysunku technicznym. To tutaj zbierają się wszystkie informacje o wymaganiach geometrycznych dla danego elementu. Zrozumienie jej struktury jest kluczowe do prawidłowego odczytania i wykonania rysunku.
Od symbolu tolerancji do baz odniesienia: Dekodowanie informacji w ramce
Czytając ramkę tolerancji, postępujemy od lewej do prawej. Każdy moduł zawiera ściśle określoną informację:
- Symbol tolerancji: Pierwszy element to graficzny symbol określający rodzaj tolerancji (np. prostoliniowość, pozycja).
- Wartość tolerancji: Następnie podajemy liczbową wartość dopuszczalnej odchyłki, np. 0.05 mm.
- Modyfikatory: Tutaj pojawiają się symbole modyfikujące, takie jak Ⓜ, Ⓛ, Ⓟ, Ⓣ, ⓻, które zmieniają interpretację wartości tolerancji.
- Bazy odniesienia (Datum References): Na końcu ramki znajdują się oznaczenia baz (np. A, B, C). Są to punkty, linie lub płaszczyzny odniesienia, względem których mierzone są tolerancje. Hierarchia baz (np. A, B/A, C/B/A) jest niezwykle ważna dla jednoznaczności pomiaru.
Praktyczny przykład: Analiza fragmentu rysunku technicznego z użyciem GD&T
Załóżmy, że na rysunku widzimy ramkę tolerancji z następującymi elementami: symbol pozycji (⌖), wartość tolerancji 0.1, modyfikator MMC (Ⓜ) oraz bazy odniesienia A i B (A, B). Oznacza to, że oś danego otworu musi znajdować się w odległości nie większej niż 0.1 mm od teoretycznie dokładnej pozycji, która jest zdefiniowana względem baz A i B. Dodatkowo, dzięki modyfikatorowi MMC, jeśli otwór będzie miał większą średnicę (czyli mniej materiału), dopuszczalna tolerancja położenia może się zwiększyć. Jest to kluczowe dla kontroli jakości, ponieważ pozwala na akceptację części, które są funkcjonalne, nawet jeśli ich wymiary odbiegają od nominalnych w granicach dopuszczalnych przez warunek materiałowy.Najczęstsze pułapki i błędy w interpretacji symboli GD&T – Jak ich unikać?
Mimo że GD&T jest potężnym narzędziem, łatwo o błędy w jego interpretacji. Świadomość najczęstszych pułapek pozwala uniknąć kosztownych pomyłek i zapewnić, że części będą produkowane i kontrolowane zgodnie z zamierzeniami projektanta.
Mylenie symboli podobnych do siebie: Na co zwrócić szczególną uwagę?
Niektóre symbole GD&T są graficznie lub funkcjonalnie podobne, co może prowadzić do pomyłek. Na przykład, bicie zwykłe i bicie całkowite, czy współosiowość i symetria, mogą być łatwo pomylone. Zawsze dokładnie sprawdzajcie symbol i jego kontekst. Zwróćcie uwagę na subtelne różnice w kształcie lub umiejscowieniu elementów symbolu, które decydują o jego znaczeniu.
Brak uwzględnienia baz odniesienia: Dlaczego to prowadzi do błędów produkcyjnych?
Bazy odniesienia (datum references) są absolutnie kluczowe. Ignorowanie ich lub błędne interpretowanie prowadzi do nieprawidłowych pomiarów i błędów produkcyjnych. Pamiętajcie, że tolerancje są zawsze mierzone względem zdefiniowanych baz. Hierarchia baz (np. A, B/A, C/B/A) określa kolejność ich użycia i wpływa na sposób ustalania układu współrzędnych dla tolerowanych elementów. Bez prawidłowego zrozumienia baz, cały pomiar traci sens.
Przeczytaj również: Takt produkcji - Jak zsynchronizować produkcję z popytem?
Ignorowanie modyfikatorów MMC i LMC: Kosztowna pomyłka w kontroli jakości
Pominięcie lub błędne zrozumienie modyfikatorów MMC i LMC może prowadzić do kosztownych pomyłek. Jeśli nie uwzględnimy MMC, możemy odrzucać dobre części, które są funkcjonalne, ale mają nieco większą średnicę otworu. Z drugiej strony, ignorowanie LMC może skutkować akceptacją części, które są zbyt cienkie i mogą zawieść pod obciążeniem. Prawidłowe zastosowanie tych modyfikatorów jest kluczowe dla optymalizacji kosztów produkcji i zapewnienia wymaganej jakości.
