Chropowatość powierzchni to jeden z kluczowych parametrów wpływających na funkcjonalność i trwałość komponentów technicznych. Ten artykuł to kompleksowy przewodnik po parametrze Ra, jego znaczeniu, interpretacji oraz praktycznym zastosowaniu w inżynierii i produkcji. Dowiesz się, jak poprawnie czytać i stosować tabele chropowatości, aby Twoje projekty spełniały najwyższe standardy jakości.
Kluczowe informacje o parametrze chropowatości Ra
- Ra to średnie arytmetyczne odchylenie profilu, najczęściej używany parametr do określania gładkości powierzchni
- Rz jest bardziej rygorystycznym parametrem, często 4-7 razy większym od Ra dla tej samej powierzchni
- Orientacyjne wartości Ra zależą od metody obróbki, od zgrubnej po polerowanie
- Obowiązujące normy to PN-EN ISO 1302:2004, a od 2022 roku PN-EN ISO 21920-1 wprowadza nowe oznaczenia
- Poprawna specyfikacja Ra jest kluczowa dla kosztów produkcji i funkcjonalności części
Dlaczego precyzyjne rozumienie parametru Ra jest kluczowe dla jakości Twoich komponentów?
Czym jest chropowatość powierzchni i dlaczego nie można jej ignorować?
Chropowatość powierzchni to zbiór nieregularności występujących na styku dwóch ciał. W kontekście inżynierii i produkcji, jest to jeden z podstawowych wskaźników jakości wykonania elementu. Ignorowanie tego parametru może prowadzić do szeregu problemów. Odpowiednia chropowatość powierzchni ma bezpośredni wpływ na tarcie, co jest kluczowe dla elementów ruchomych. Wpływa także na zużycie zbyt duża chropowatość przyspiesza proces ścierania. W przypadku połączeń, takich jak uszczelnienia, chropowatość decyduje o szczelności. Co więcej, głębokie nierówności mogą działać jak karby, obniżając wytrzymałość zmęczeniową materiału, czyli jego odporność na cykliczne obciążenia. Nie można zapominać także o aspekcie estetycznym gładka powierzchnia często jest postrzegana jako synonim wysokiej jakości wykonania.
Parametr Ra jako uniwersalny język w świecie produkcji i kontroli jakości
Parametr Ra, czyli średnie arytmetyczne odchylenie profilu, stał się de facto uniwersalnym językiem komunikacji między wszystkimi uczestnikami procesu wytwórczego. Projektanci używają go do precyzyjnego określenia wymagań dla danej powierzchni. Technologowie dobierają odpowiednie metody obróbki, aby te wymagania spełnić. Kontrolerzy jakości zaś weryfikują, czy uzyskana chropowatość jest zgodna z założeniami. Standaryzacja parametru Ra zapewnia spójność i powtarzalność w procesach produkcyjnych na całym świecie, minimalizując ryzyko nieporozumień i błędów. Dzięki niemu, niezależnie od lokalizacji fabryki czy pochodzenia komponentu, można mieć pewność co do oczekiwanej jakości jego powierzchni.
Parametr Ra bez tajemnic – co musisz wiedzieć, by poprawnie czytać rysunki?
Prosta definicja: Czym dokładnie jest średnie arytmetyczne odchylenie profilu (Ra)?
Parametr Ra to nic innego jak średnia arytmetyczna odległości wszystkich punktów profilu chropowatości od jego linii średniej. Wyobraź sobie, że śledzimy profil powierzchni Ra uśrednia wszystkie wzniesienia i zagłębienia względem pewnej linii referencyjnej. Dzięki temu daje nam ogólne pojęcie o tym, jak gładka jest dana powierzchnia. Jest to najczęściej stosowany parametr, ponieważ dobrze oddaje ogólny charakter gładkości, choć ma swoje ograniczenia, o których powiemy później.
Ra a Rz – kluczowe różnice i praktyczne implikacje dla Twojego projektu
Podczas gdy Ra mówi nam o ogólnej gładkości, parametr Rz dostarcza bardziej szczegółowych informacji. Według aktualnych norm ISO, Rz to największa odległość między najwyższym wzniesieniem a najniższym wgłębieniem na całym odcinku pomiarowym. Wcześniej Rz było definiowane jako średnia z pięciu takich odcinków. Rz jest parametrem znacznie bardziej rygorystycznym, ponieważ jest wrażliwy na pojedyncze, głębokie rysy lub wtrącenia, które mogą mieć kluczowe znaczenie dla funkcjonalności. Nie istnieje prosty, uniwersalny przelicznik między Ra a Rz, jednak w praktyce często przyjmuje się, że wartość Rz jest około 4-7 razy większa niż Ra dla tej samej powierzchni. Ta różnica jest istotna powierzchnia o tym samym Ra może mieć zupełnie inne właściwości w zależności od tego, jakie są wartości Rz.
Kiedy stosować Ra, a kiedy bardziej rygorystyczny parametr Rz ma znaczenie?
Wybór między Ra a Rz zależy od specyfiki zastosowania. Parametr Ra jest wystarczający, gdy zależy nam głównie na ogólnej estetyce powierzchni lub gdy wymagania dotyczące tarcia są umiarkowane. Ra jest dobrym wyborem dla większości standardowych zastosowań, gdzie nie ma krytycznych wymagań dotyczących pojedynczych defektów. Z kolei parametr Rz staje się niezbędny tam, gdzie liczy się każdy detal. Dotyczy to na przykład powierzchni uszczelniających, gdzie nawet niewielka rysa może spowodować wyciek. Jest również kluczowy w przemyśle lotniczym czy motoryzacyjnym, gdzie elementy poddawane są ekstremalnym obciążeniom, a pojedyncze, głębokie defekty mogą prowadzić do katastrofalnych awarii. W takich przypadkach Rz zapewnia dodatkową warstwę bezpieczeństwa.

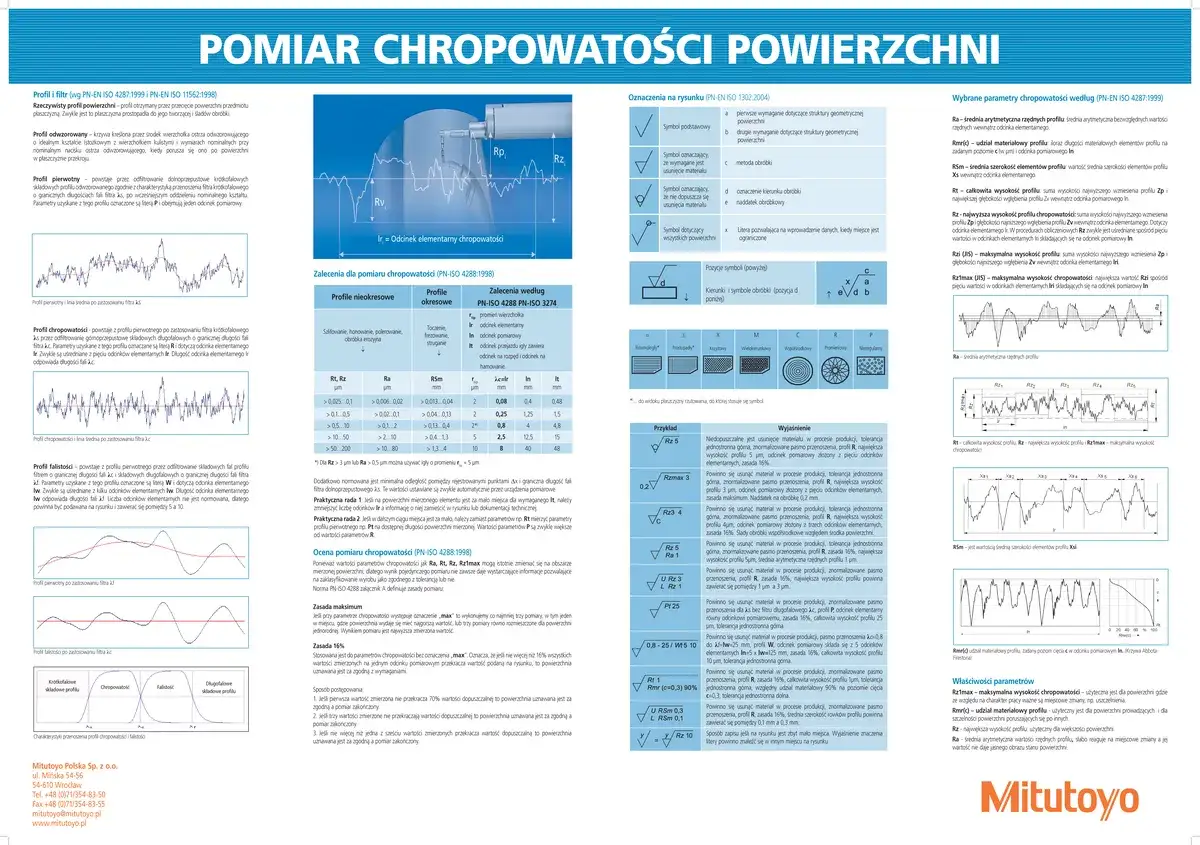

Kompletna tabela chropowatości Ra – Twoje narzędzie pracy
Tabela 1: Orientacyjne wartości Ra w zależności od metody obróbki (od odlewania po polerowanie)
| Metoda obróbki | Zakres Ra [µm] |
|---|---|
| Obróbka zgrubna (toczenie, frezowanie) | 12,5 - 25 |
| Obróbka dokładna (toczenie, frezowanie) | 1,6 - 6,3 |
| Szlifowanie zgrubne | 0,8 - 1,6 |
| Szlifowanie wykańczające | 0,2 - 0,8 |
| Dogładzanie (honowanie, docieranie) | 0,05 - 0,4 |
| Polerowanie | < 0,1 |
Należy pamiętać, że są to wartości orientacyjne. Ostateczny wynik chropowatości zależy od wielu czynników, takich jak rodzaj obrabianego materiału, precyzja maszyny, stan narzędzia, parametry skrawania (posuw, prędkość, głębokość), a nawet technika operatora. Tabela ta stanowi jednak doskonały punkt wyjścia do planowania procesów produkcyjnych.
Tabela 2: Porównanie wartości Ra, Rz i starych klas chropowatości (N1-N12)
| Klasa chropowatości (N) | Ra [µm] | Orientacyjne Rz [µm] |
|---|---|---|
| N1 | ~0,01 | ~0,05 |
| N2 | ~0,025 | ~0,1 |
| N3 | ~0,05 | ~0,2 |
| N4 | ~0,1 | ~0,4 |
| N5 | ~0,2 | ~0,8 |
| N6 | ~0,4 | ~1,6 |
| N7 | ~0,8 | ~3,2 |
| N8 | ~1,6 | ~6,3 |
| N9 | ~3,2 | ~12,5 |
| N10 | ~6,3 | ~25 |
| N11 | ~12,5 | ~50 |
| N12 | ~25 | ~100 |
Starsze normy, takie jak 14-stopniowa skala klas chropowatości (N1-N12), mogą być spotykane w starszej dokumentacji technicznej. Znajomość tych oznaczeń jest przydatna przy pracy z archiwalnymi rysunkami. Należy jednak pamiętać, że są to wartości orientacyjne i nie zawsze wprost przekładalne na obecne parametry Ra i Rz. Konwersja wymaga ostrożności.
Jak czytać tabelę i dobierać technologię do wymagań projektowych?
Korzystanie z tabel chropowatości jest intuicyjne. Najpierw określamy wymagania projektowe jaką chropowatość (Ra lub Rz) potrzebujemy dla danej powierzchni. Następnie, przeglądając tabelę, szukamy metody obróbki, która jest w stanie taką chropowatość zapewnić. Na przykład, jeśli potrzebujemy powierzchni o Ra nieprzekraczającej 0,4 µm, widzimy, że szlifowanie wykańczające lub dogładzanie (honowanie, docieranie) będą odpowiednie. Kluczowe jest jednak uwzględnienie nie tylko wymagań jakościowych, ale także ekonomicznych. Polerowanie zapewni najniższą chropowatość, ale jest też najdroższe. Należy więc znaleźć kompromis między jakością a kosztem produkcji, biorąc pod uwagę dostępność technologii i właściwości materiału.
Jak uzyskać pożądaną chropowatość Ra? Praktyczny przewodnik po metodach obróbki
Toczenie i frezowanie: Jak parametry skrawania (posuw, prędkość) wpływają na końcowe Ra?
W procesach toczenia i frezowania, kluczowe dla uzyskania odpowiedniej chropowatości są parametry skrawania. Im mniejszy posuw, tym gładsza powierzchnia wynika to z mniejszej odległości między kolejnymi śladami narzędzia. Z kolei prędkość skrawania ma mniejszy, ale nadal zauważalny wpływ, często związany z temperaturą i zużyciem narzędzia. Ważna jest również geometria narzędzia, zwłaszcza promień naroża im większy promień, tym teoretycznie gładsza powierzchnia przy tym samym posuwie. Głębokość skrawania zazwyczaj ma mniejszy wpływ na chropowatość, chyba że mówimy o obróbce zgrubnej. Optymalizacja tych parametrów pozwala na uzyskanie pożądanego Ra bez zbędnego zwiększania kosztów.
Szlifowanie, honowanie, docieranie: Kiedy standardowa obróbka to za mało?
Gdy standardowe metody toczenia czy frezowania nie są w stanie zapewnić wymaganej gładkości, sięgamy po metody obróbki wykończeniowej. Szlifowanie, dzięki zastosowaniu materiałów ściernych, pozwala na uzyskanie znacznie niższych wartości Ra, często poniżej 1,6 µm. Honowanie i docieranie to jeszcze bardziej precyzyjne procesy, które mogą zapewnić chropowatość powierzchni w zakresie od 0,05 do 0,4 µm. Te techniki są niezbędne tam, gdzie wymagana jest wysoka dokładność, na przykład w produkcji cylindrów silników, elementów hydraulicznych czy precyzyjnych wałków. Pozwalają one na usunięcie nawet mikroskopijnych nierówności pozostałych po poprzednich etapach obróbki.
Obróbka wykończeniowa i superfinisz – droga do lustrzanej powierzchni (Ra poniżej 0,1 µm)
Dla najbardziej wymagających zastosowań, gdzie potrzebna jest niemal lustrzana powierzchnia, stosuje się zaawansowane techniki obróbki wykończeniowej, takie jak polerowanie czy superfinisz. Procesy te wykorzystują drobnoziarniste materiały ścierne lub specjalne pasty, aby uzyskać ekstremalnie niskie wartości Ra, często poniżej 0,1 µm. Tak gładkie powierzchnie są kluczowe w optyce, produkcji precyzyjnych łożysk, elementów turbin czy w przemyśle medycznym, gdzie poślizg i minimalne tarcie są absolutnie priorytetowe. Choć kosztowne, metody te są jedynym sposobem na osiągnięcie parametrów wymaganych przez najbardziej zaawansowane technologie.
Oznaczenia chropowatości na rysunku technicznym – jak uniknąć kosztownych błędów?
Analiza symboli wg normy PN-EN ISO 1302 – co oznacza każdy element znaku?
Norma PN-EN ISO 1302:2004 precyzyjnie definiuje sposób oznaczania chropowatości na rysunkach technicznych. Podstawowy symbol chropowatości to trójkąt, który może być modyfikowany. Wewnątrz lub obok niego umieszcza się kluczowe informacje: wartość parametru Ra (lub Rz), a także inne parametry, jeśli są wymagane. Istotne jest również oznaczenie metody obróbki (np. tok., szl.) oraz kierunkowości struktury powierzchni (np. symbole linii równoległych, prostopadłych, skośnych, promienistych, siatkowych). Poprawne odczytanie i zastosowanie tych symboli jest kluczowe dla uniknięcia błędów produkcyjnych.Nowa norma PN-EN ISO 21920: Co zmienia belka nad symbolem i jak się przygotować?
Od 2022 roku wchodzi w życie nowa norma PN-EN ISO 21920-1, która wprowadza istotne zmiany w symbolice chropowatości. Najważniejszą z nich jest dodanie belki nad podstawowym symbolem chropowatości. Ta zmiana ma na celu ujednolicenie oznaczeń i lepsze rozróżnienie wymagań. Projektanci i technologowie muszą być świadomi tej zmiany i zacząć stosować nowe oznaczenia w nowej dokumentacji. Przy pracy ze starszymi rysunkami, należy być świadomym, że mogą one nadal zawierać stare symbole, co wymaga ostrożności przy interpretacji.
Praktyczne przykłady: Jak prawidłowo oznaczyć wymaganą chropowatość dla różnych powierzchni?
Na jednym elemencie często występują powierzchnie o różnych wymaganiach chropowatości. Na przykład, powierzchnia styku dwóch elementów może wymagać Ra 0,8 µm, podczas gdy powierzchnia swobodna, która nie bierze udziału w pracy mechanicznej, może mieć dopuszczalne Ra 6,3 µm. Otwór pasowany, gdzie istotna jest precyzja i tarcie, może wymagać Ra 0,4 µm. Kluczowe jest precyzyjne wskazanie na rysunku, która powierzchnia ma jakie wymagania, stosując odpowiednie linie odniesienia i symbole. Błędne oznaczenie może prowadzić do niepotrzebnego podnoszenia kosztów produkcji lub, co gorsza, do wadliwego działania komponentu.
Najczęstsze błędy przy specyfikacji i pomiarze chropowatości Ra
Zbyt niska czy zbyt wysoka wartość Ra – ukryte koszty i konsekwencje dla funkcjonalności części
Błędna specyfikacja chropowatości to prosta droga do problemów. Zbyt niska wartość Ra, czyli powierzchnia znacznie gładsza niż potrzebna, prowadzi do niepotrzebnego zwiększenia kosztów produkcji. Procesy takie jak polerowanie czy superfinisz są czasochłonne i drogie. Z drugiej strony, zbyt wysoka wartość Ra czyli powierzchnia zbyt chropowata może mieć znacznie poważniejsze konsekwencje. Może to prowadzić do zwiększonego tarcia i zużycia, utraty szczelności w połączeniach, obniżenia wytrzymałości zmęczeniowej, a w skrajnych przypadkach nawet do awarii całego urządzenia. Właściwy dobór parametru Ra to balans między jakością a kosztami.
Błędna interpretacja starych oznaczeń – pułapki w pracy z archiwalną dokumentacją
Praca z dokumentacją techniczną sprzed lat bywa wyzwaniem. Starsze oznaczenia chropowatości, oparte na 14-stopniowej skali, mogą być mylące dla współczesnych inżynierów. Błędna interpretacja tych oznaczeń może prowadzić do zastosowania niewłaściwych technologii produkcji, co skutkuje albo nadmiernymi kosztami, albo niską jakością. Zawsze warto zachować ostrożność przy analizie starych rysunków i, jeśli to możliwe, skonsultować się ze specjalistą lub przeprowadzić konwersję oznaczeń na aktualne normy ISO.
Przeczytaj również: Tolerancja równoległości - Klucz do precyzji w inżynierii
Dlaczego sam parametr Ra nie zawsze wystarcza? Rola kierunkowości struktury powierzchni
Chociaż parametr Ra jest powszechnie stosowany, ma swoje ograniczenia. Ra nie informuje nas o pojedynczych, głębokich rysach, które mogą być krytyczne dla wytrzymałości i szczelności. Nie uwzględnia również kierunkowości struktury powierzchni. Na przykład, powierzchnia z równoległymi rysami może mieć inne właściwości poślizgowe niż powierzchnia z podobnym Ra, ale z rysami w różnych kierunkach. W takich sytuacjach, aby uzyskać pełny obraz stanu powierzchni, konieczne jest zastosowanie innych parametrów, takich jak Rz, Rmax (maksymalna wysokość profilu) czy RSm (średnia szerokość profilu), a także określenie kierunkowości struktury. Dopiero ich kombinacja daje pełny obraz wymagań.
