ISO 1302 - Dlaczego wciąż jest ważna? Zastąpiona przez ISO 21920

Norma ISO 1302 odgrywała kluczową rolę w precyzyjnym definiowaniu tekstury powierzchni na rysunkach technicznych przez wiele lat. Choć została już wycofana, jej zrozumienie jest nadal niezbędne dla inżynierów i projektantów pracujących z historyczną dokumentacją. W tym obszernym przewodniku przyjrzymy się bliżej zarówno starej normie ISO 1302, jak i jej następcy serii norm ISO 21920, wyjaśniając kluczowe różnice, zastosowania i powody, dla których ciągłe aktualizowanie wiedzy w tym zakresie jest tak ważne.

Norma ISO 1302: Dlaczego wciąż musisz ją znać, mimo że została wycofana?

W świecie inżynierii technicznej, gdzie precyzja jest absolutnie kluczowa, normy odgrywają rolę uniwersalnego języka. Jedną z takich norm, która przez lata stanowiła fundament komunikacji wymagań dotyczących wykończenia powierzchni, była ISO 1302. Paradoksalnie, właśnie dlatego, że została zastąpiona przez nowsze standardy, jej znajomość nie straciła na znaczeniu. Wiele starszych projektów i rysunków technicznych nadal opiera się na jej zapisach, a zrozumienie ich jest niezbędne do prawidłowej interpretacji i realizacji produkcji. W tej sekcji wyjaśnimy, dlaczego tak się dzieje i jaki jest aktualny status tej normy.

Kluczowe informacje o statusie normy: Kto i kiedy zastąpił ISO 1302?

Norma ISO 1302:2002, przez lata będąca podstawowym dokumentem określającym sposób oznaczania tekstury powierzchni na rysunkach technicznych, została oficjalnie wycofana. Jej miejsce zajęła nowa, kompleksowa seria norm, której kluczowym elementem jest ISO 21920-1:2021. Ta ostatnia norma, opublikowana w języku polskim jako PN-EN ISO 21920-1 w 2022 roku, wprowadza zaktualizowane podejście do specyfikacji geometrii produktu (GPS) w zakresie tekstury powierzchni. Zmiana ta jest częścią szerszego procesu harmonizacji i unowocześniania międzynarodowych standardów technicznych.

Rola ISO 1302 w historycznej i bieżącej dokumentacji technicznej

Choć norma ISO 1302 nie jest już aktualna, jej wpływ na dziedzictwo inżynieryjne jest nie do przecenienia. Ogromna ilość istniejącej dokumentacji technicznej, rysunków wykonawczych, instrukcji produkcyjnych i specyfikacji zostało stworzonych zgodnie z jej wytycznymi. Dlatego też, dla każdego inżyniera, technologa czy pracownika kontroli jakości, zdolność do interpretacji starszych rysunków jest absolutnie kluczowa. Bez tej wiedzy, zrozumienie wymagań dotyczących wykończenia powierzchni na istniejących komponentach lub w starszych maszynach byłoby niemożliwe, co mogłoby prowadzić do kosztownych błędów i opóźnień w produkcji.

GPS (Geometrical Product Specification): Jak ISO 1302 wpisuje się w system specyfikacji geometrii produktów?

System GPS (Geometrical Product Specification) to zbiór norm międzynarodowych, które tworzą spójny i globalny język dla precyzyjnego opisywania wymagań geometrycznych produktów. Norma ISO 1302, a obecnie jej następca ISO 21920, stanowi integralną część tego systemu w obszarze specyfikacji tekstury powierzchni. Jest to niezwykle ważne, ponieważ GPS zapewnia, że wymagania projektowe są jednoznacznie komunikowane między wszystkimi zaangażowanymi stronami od projektanta, przez producenta, aż po kontrolę jakości, niezależnie od ich lokalizacji geograficznej czy używanego oprogramowania. Właściwe stosowanie tych norm jest fundamentem dla produkcji wysokiej jakości części i zespołów.

Jak czytać oznaczenia tekstury powierzchni zgodnie z ISO 1302? Przewodnik po symbolach

Zrozumienie symboli i zasad stosowanych w normie ISO 1302 jest niezbędne do prawidłowej interpretacji starszych rysunków technicznych. Te pozornie proste graficzne oznaczenia niosą ze sobą precyzyjne informacje o wymaganiach dotyczących wykończenia powierzchni, które mają bezpośredni wpływ na funkcjonalność i trwałość produktu. Przyjrzyjmy się bliżej podstawowym elementom, które definiowała ta norma.

Podstawowe symbole i ich znaczenie: Obróbka wymagana, zabroniona czy dowolna?

Podstawowe symbole graficzne, często nazywane "daszkami" lub "pierwiastkami", były sercem systemu oznaczania tekstury powierzchni w normie ISO 1302. W zależności od swojej formy, wskazywały one na konkretne wymagania dotyczące procesu produkcji powierzchni:

• Symbol z poziomą linią na górze: Oznaczał, że powierzchnia musi być uzyskana przez obróbkę skrawaniem (np. frezowanie, toczenie, szlifowanie). Wskazywało to na konieczność usunięcia materiału w celu uzyskania pożądanego wykończenia.
• Symbol z kółkiem na górze: Ten wariant symbolu informował, że obróbka skrawaniem jest zabroniona. Dotyczyło to powierzchni, które miały być uzyskane w inny sposób, na przykład przez odlewanie, kucie, spiekanie, lub gdy powierzchnia miała pozostać w stanie walcowanym bez dalszej obróbki.
• Symbol bez żadnych dodatkowych elementów (tzw. "goły daszek"): Taki symbol oznaczał, że metoda wykonania powierzchni jest dowolna. Projektant nie narzucał konkretnego procesu, skupiając się jedynie na końcowych parametrach tekstury powierzchni.

Struktura kompletnego oznaczenia: Gdzie umieszczać poszczególne wartości?

Pełne oznaczenie tekstury powierzchni według ISO 1302 było zazwyczaj bardziej rozbudowane niż sam symbol podstawowy. Wokół niego umieszczano szereg dodatkowych informacji, które precyzowały wymagania. Wartości parametrów chropowatości (np. Ra, Rz) umieszczano zazwyczaj nad symbolem. Wymagania dotyczące kierunkowości struktury powierzchni (np. symbole literowe) znajdowały się po prawej stronie symbolu. Naddatek na obróbkę, jeśli był wymagany, umieszczano nad symbolem, tuż nad wartością parametru chropowatości, podając go w milimetrach. Inne dodatkowe informacje, takie jak metoda wykonania czy długość odcinka pomiarowego, mogły być dodawane w zależności od potrzeb i specyfiki danego rysunku.

Parametry chropowatości (Ra, Rz) i falistości: Jak je poprawnie interpretować?

Norma ISO 1302 definiowała sposób oznaczania kluczowych parametrów opisujących teksturę powierzchni. Najczęściej stosowanymi parametrami chropowatości były Ra (średnie arytmetyczne odchylenie profilu) oraz Rz (maksymalna wysokość nierówności profilu). Parametr Ra jest uśrednioną wartością odchyleń profilu od linii średniej, podczas gdy Rz określa największą wysokość nierówności w danym obszarze. Norma ta pozwalała również na wskazywanie parametrów falistości, które opisują większe odchylenia od kształtu nominalnego, ale ISO 1302 skupiała się przede wszystkim na chropowatości.

Oznaczenia kierunkowości struktury powierzchni: Od "M" do "C" – co oznaczają symbole?

Kierunkowość struktury powierzchni, czyli dominujący układ nierówności na obrabianej powierzchni, była istotnym parametrem, który norma ISO 1302 pozwalała określić za pomocą symboli literowych:

• M (Multidirectional): Struktura wielokierunkowa.
• C (Circular): Struktura koncentryczna względem osi obrotu.
• P (Parallel): Struktura równoległa do linii zaznaczonej na rysunku.
• X (Crossed): Struktura krzyżowa, prostopadła do zaznaczonej linii.
• R (Radial): Struktura promieniowa, odśrodkowa.
• = (Parallel): Struktura równoległa do linii zaznaczonej na rysunku (starsza wersja symbolu, często spotykana).

Wybór odpowiedniej kierunkowości miał wpływ na właściwości tribologiczne powierzchni, np. jej zdolność do zatrzymywania smaru.

Naddatek na obróbkę: Jak norma wskazywała jego wartość?

W przypadku, gdy powierzchnia wymagała dalszej obróbki w celu osiągnięcia docelowej chropowatości, norma ISO 1302 przewidywała sposób na wskazanie wartości naddatku na obróbkę. Wartość ta, podawana zazwyczaj w milimetrach, umieszczana była nad podstawowym symbolem chropowatości, bezpośrednio nad parametrem chropowatości. Pozwalało to wykonawcy na zaplanowanie procesu obróbczego z uwzględnieniem ilości materiału do usunięcia.

Nowa era specyfikacji powierzchni: Czym jest norma ISO 21920 i co fundamentalnie zmienia?

Świat inżynierii nieustannie ewoluuje, a wraz z nim standardy techniczne. Wycofanie normy ISO 1302 i wprowadzenie serii ISO 21920 to nie tylko kosmetyczna zmiana, ale fundamentalne przeprojektowanie sposobu specyfikacji tekstury powierzchni. Nowe normy wprowadzają usprawnienia, które mają na celu zwiększenie precyzji, jednoznaczności i efektywności komunikacji technicznej. W tej sekcji przyjrzymy się kluczowym zmianom i nowościom, które przynosi ze sobą ISO 21920.

ISO 1302 vs. ISO 21920-1: Najważniejsze różnice, które musisz znać

Przejście z ISO 1302 na ISO 21920-1 wiąże się z kilkoma kluczowymi zmianami, które wpływają na sposób tworzenia i interpretacji rysunków technicznych:

• Zmiana filozofii: Nowa norma bardziej konsekwentnie wpisuje się w ogólną filozofię systemu GPS, kładąc większy nacisk na jednoznaczność i minimalizację nieporozumień.
• Różnice w symbolice: Podstawowy symbol graficzny został zmodyfikowany, aby lepiej odzwierciedlać nowe zasady i ułatwić rozróżnienie między różnymi wymaganiami.
• Uproszczenia w zasadach tolerowania: Wprowadzenie domyślnej "zasady maksimum" znacząco upraszcza zapisy i eliminuje potrzebę stosowania dodatkowych oznaczeń w wielu przypadkach.
• Nowe podejście do filtracji i długości oceny: Zmieniono sposób definiowania parametrów chropowatości, co ma wpływ na proces pomiaru i interpretacji wyników.

Nowe symbole graficzne: Jak teraz wyglądają oznaczenia tekstury powierzchni?

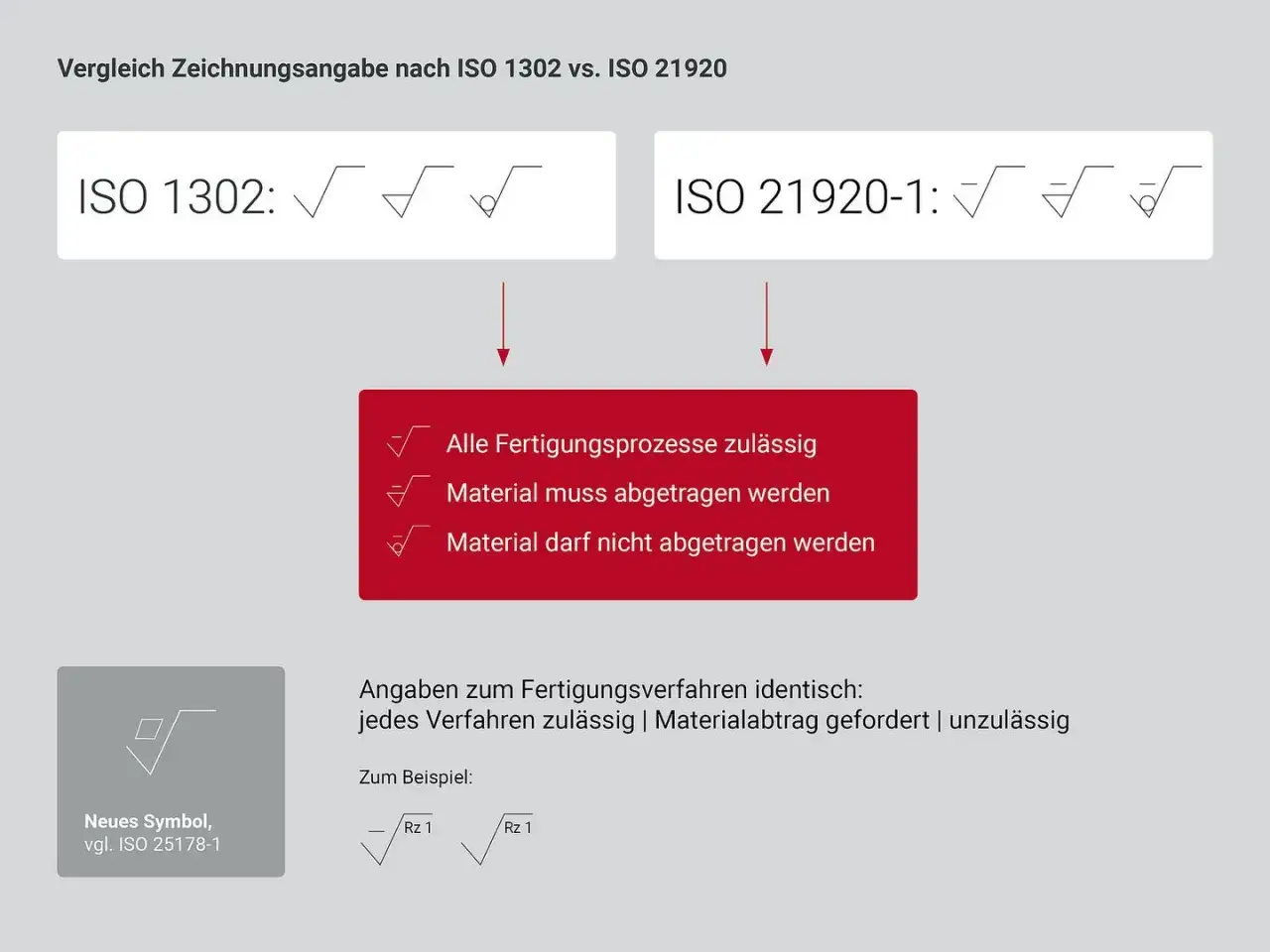

Najbardziej widoczną zmianą w normie ISO 21920 jest modyfikacja podstawowego symbolu graficznego. W porównaniu do ISO 1302, nowy symbol jest bardziej rozbudowany. Standardowy symbol tekstury powierzchni w ISO 21920-1 jest teraz przedstawiany jako symbol "pierwiastka" z dodatkową poziomą linią wychodzącą z lewej strony górnego ramienia. Warianty tego symbolu, podobnie jak w starej normie, pozwalają na określenie metody produkcji powierzchni. Na przykład, symbol z kółkiem na górze nadal oznacza, że obróbka skrawaniem jest zabroniona, ale jego graficzna forma jest zgodna z nowym standardem.

Uproszczone zasady tolerowania: Co w praktyce oznacza domyślna "zasada maksimum"?

Jedną z najważniejszych zmian wprowadzonych przez ISO 21920 jest przyjęcie "zasady maksimum" (max rule) jako domyślnej zasady akceptacji tolerancji. Oznacza to, że jeśli na rysunku nie zaznaczono inaczej, wszystkie parametry powierzchniowe (takie jak chropowatość, falistość, czy profil) muszą mieścić się w zakresie określonym przez podane wartości. W praktyce, jeśli projektant chce określić maksymalną dopuszczalną wartość parametru, nie musi już dodawać przedrostka "max" do oznaczenia. Norma zakłada, że podana wartość jest granicą górną. Ta zmiana znacząco upraszcza rysunki techniczne i redukuje ryzyko błędów interpretacyjnych.

Zmiana podejścia do długości oceny i odcinków elementarnych: Co to zmienia w pomiarach?

Norma ISO 21920 wprowadza również zmiany w sposobie definiowania parametrów chropowatości i falistości poprzez modyfikację podejścia do długości oceny (evaluation length) i odcinków elementarnych (sampling length). W ISO 1302 parametry chropowatości często odnosiły się do średniej z kilku odcinków elementarnych. Nowa norma, w wielu przypadkach, definiuje parametry odnoszące się bezpośrednio do całej długości oceny. Ma to istotne implikacje dla procesów pomiarowych i analizy wyników, ponieważ wymaga dostosowania metod pomiarowych i oprogramowania do interpretacji danych zgodnie z nowymi zasadami. Celem tej zmiany jest często uzyskanie bardziej reprezentatywnych wyników i lepsze odzwierciedlenie rzeczywistej tekstury powierzchni.

Zastosowanie w praktyce: Od starego do nowego standardu na rysunku technicznym

Teoretyczna wiedza o normach staje się najcenniejsza, gdy można ją przełożyć na praktyczne zastosowania. W tej sekcji pokażemy, jak interpretować oznaczenia zgodnie z ISO 1302 na przykładzie starszego rysunku, a następnie jak tworzyć nowe dokumentacje z wykorzystaniem nowszych standardów ISO 21920. Omówimy również najczęstsze błędy i sposoby ich unikania, aby zapewnić płynne przejście między starymi a nowymi praktykami.

Analiza starego rysunku: Jak krok po kroku zinterpretować zapisy wg ISO 1302?

Prześledźmy hipotetyczny przykład oznaczenia chropowatości na rysunku technicznym, zgodnym z normą ISO 1302:

1. Zidentyfikuj podstawowy symbol: Na rysunku widzimy symbol "daszka" z poziomą linią na górze. Oznacza to, że powierzchnię należy uzyskać przez obróbkę skrawaniem.
2. Odczytaj parametr chropowatości: Bezpośrednio nad symbolem znajduje się wartość "1.6". Jest to parametr Ra, czyli wymagana średnia arytmetyczna chropowatość powierzchni wynosi 1.6 mikrometra.
3. Sprawdź naddatek na obróbkę: Bezpośrednio nad wartością "1.6" widzimy liczbę "0.5". Oznacza to, że należy pozostawić naddatek 0.5 mm na dalszą obróbkę skrawaniem.
4. Zwróć uwagę na kierunkowość: Po prawej stronie symbolu znajduje się litera "M". Wskazuje ona, że struktura powierzchni powinna być wielokierunkowa.
5. Dodatkowe informacje: Jeśli obok symbolu znajdują się inne oznaczenia, np. dotyczące metody wykonania (np. "frezowanie"), należy je uwzględnić w interpretacji.

Połączenie tych informacji daje pełny obraz wymagań dotyczących danej powierzchni.

Tworzenie nowej dokumentacji: Przykłady zastosowania oznaczeń wg ISO 21920

Tworząc nowe rysunki techniczne, należy stosować oznaczenia zgodne z normą ISO 21920. Na przykład, jeśli chcemy określić powierzchnię wykonaną przez obróbkę skrawaniem z parametrem Ra równym 1.6 µm i naddatkiem 0.5 mm, oznaczenie będzie wyglądać inaczej niż w ISO 1302. Nowy, zmodyfikowany symbol podstawowy (z dodatkową "belką") będzie zawierał wartość "1.6" nad nim. Jeśli chcemy, aby obróbka skrawaniem była zabroniona, użyjemy symbolu z kółkiem na górze, również zgodnie z nową graficzną reprezentacją. Kluczowe jest, aby pamiętać o domyślnej "zasadzie maksimum", która eliminuje potrzebę dodawania przedrostka "max" w standardowych sytuacjach.

Najczęstsze błędy przy oznaczaniu chropowatości i jak ich unikać w świetle nowych przepisów

Nawet przy użyciu najnowszych norm, inżynierowie mogą popełniać błędy. Oto kilka najczęstszych i wskazówki, jak ich unikać:

• Niespójność oznaczeń: Używanie symboli z normy ISO 1302 na nowych rysunkach lub odwrotnie. Rozwiązanie: Upewnij się, że stosujesz aktualną normę dla nowej dokumentacji.
• Błędne wartości parametrów: Podawanie nieprawidłowych wartości chropowatości lub naddatku. Rozwiązanie: Dokładnie weryfikuj wymagania funkcjonalne i projektowe.
• Niejasne umiejscowienie symboli: Umieszczanie oznaczeń w sposób utrudniający ich odczytanie lub błędne przypisywanie do konkretnych powierzchni. Rozwiązanie: Stosuj jasne linie odniesienia i umieszczaj oznaczenia blisko opisywanej cechy.
• Niewłaściwe stosowanie "zasady maksimum": W przypadku ISO 21920, brak zrozumienia, że jest to zasada domyślna, może prowadzić do niepotrzebnego dodawania przedrostka "max". Rozwiązanie: Zapoznaj się z nowymi zasadami tolerowania i stosuj je konsekwentnie.
• Ignorowanie kierunkowości: Pomijanie lub błędne stosowanie symboli kierunkowości, co może wpływać na właściwości eksploatacyjne. Rozwiązanie: Zawsze rozważaj wpływ kierunkowości na funkcję elementu.

Dlaczego aktualizacja wiedzy o normach GPS jest kluczowa dla inżyniera?

W dynamicznie zmieniającym się świecie technologii, ciągłe kształcenie i aktualizowanie wiedzy, zwłaszcza w zakresie norm technicznych, nie jest już opcją, a koniecznością. Normy GPS, w tym te dotyczące tekstury powierzchni, ewoluują, aby sprostać nowym wyzwaniom produkcyjnym i zapewnić wyższą jakość produktów. Zrozumienie tych zmian i ich praktyczne zastosowanie ma bezpośredni wpływ na sukces zawodowy i efektywność pracy inżyniera.

Unikanie kosztownych błędów w produkcji i kontroli jakości

Precyzyjne stosowanie i interpretacja norm GPS, takich jak ISO 1302 i nowsza ISO 21920, jest fundamentem unikania kosztownych błędów. Błędnie zdefiniowana tekstura powierzchni może prowadzić do problemów z pasowaniem części, szybszego zużycia, niewłaściwego smarowania czy nawet awarii całego zespołu. Prawidłowe oznaczenia na rysunku technicznym zapewniają, że produkcja i kontrola jakości przebiegają zgodnie z założeniami projektowymi, co przekłada się na oszczędności czasu i pieniędzy, a przede wszystkim na niezawodność produktu.

Przeczytaj również: Zrozum budowę mikroskopu elektronowego - klucz do mikroświata

Zapewnienie jednoznacznej komunikacji w globalnym łańcuchu dostaw

W dzisiejszym świecie, gdzie łańcuchy dostaw są globalne, a współpraca między firmami i krajami jest normą, normy techniczne pełnią rolę uniwersalnego języka. Znajomość i prawidłowe stosowanie norm GPS gwarantuje, że wymagania projektowe są zrozumiałe dla wszystkich zaangażowanych stron, niezależnie od ich lokalizacji czy pochodzenia. Jednoznaczna komunikacja zapobiega nieporozumieniom, redukuje ryzyko błędów w produkcji i zapewnia, że finalny produkt spełnia wszystkie założone kryteria jakościowe, co jest kluczowe dla utrzymania konkurencyjności na rynku międzynarodowym.
