Mikroskop elektronowy to urządzenie, które zrewolucjonizowało nasze postrzeganie świata w skali mikro. Dzięki wykorzystaniu wiązki elektronów zamiast światła, otwiera drzwi do badania struktur niewidocznych dla tradycyjnej mikroskopii optycznej. Zrozumienie jego skomplikowanej budowy jest kluczowe, aby w pełni docenić możliwości, jakie daje nauce i technologii, pozwalając na analizę materii z niespotykaną dotąd precyzją.
Dlaczego wiązka elektronów zastąpiła światło? Krótkie wprowadzenie do świata mikroskopii elektronowej
Przejście od mikroskopii optycznej do elektronowej było fundamentalnym krokiem naprzód w badaniach naukowych. Ta zmiana umożliwiła nam zajrzenie głębiej w strukturę materii, niż kiedykolwiek wcześniej było to możliwe.

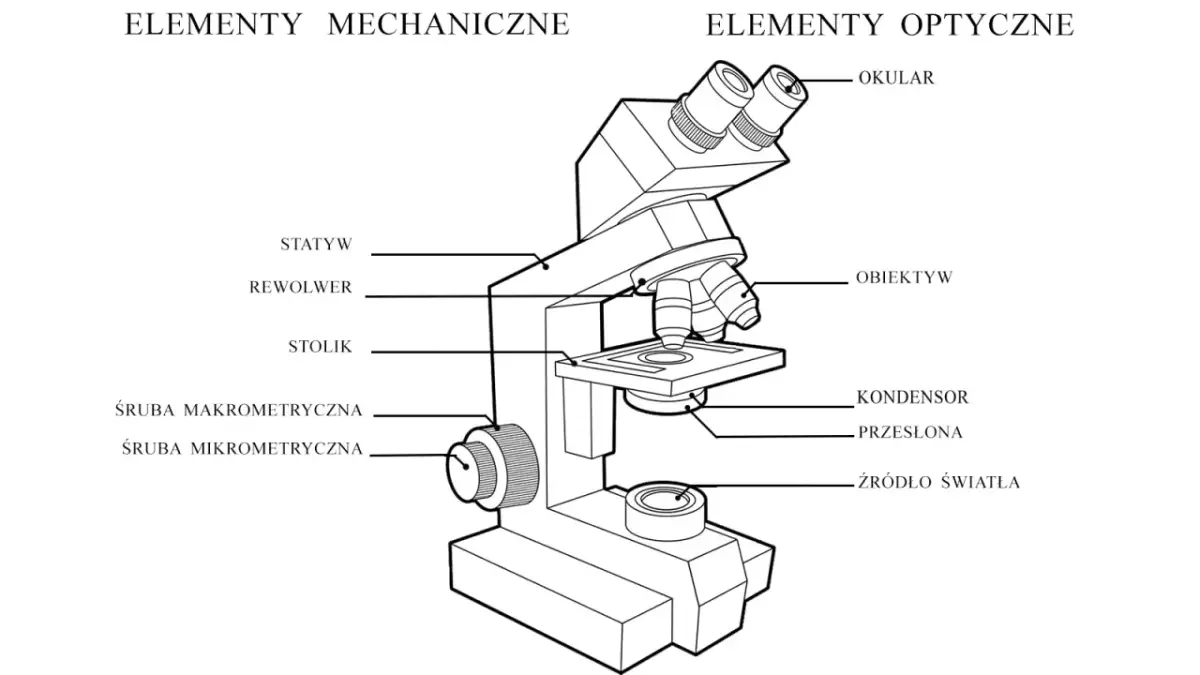

Granice widzialności: Ograniczenia mikroskopu optycznego a potrzeba większej rozdzielczości
Mikroskopy optyczne, mimo swojej powszechności i użyteczności, napotykają na fundamentalne ograniczenia wynikające z natury światła. Długość fali światła widzialnego, choć krótka w skali makro, jest wciąż zbyt duża, aby rozróżnić obiekty o rozmiarach mniejszych niż około 200 nanometrów. Jest to zjawisko znane jako dyfrakcja, które fizycznie limituje zdolność rozdzielczą każdego mikroskopu optycznego. W miarę jak nauka rozwijała się i pojawiała się potrzeba badania coraz mniejszych struktur na poziomie molekularnym, a nawet atomowym stało się jasne, że potrzebne są nowe metody obrazowania. Poszukiwania te doprowadziły do rozwoju mikroskopii elektronowej, która wykorzystuje cząstki o znacznie mniejszej długości fali, otwierając tym samym drogę do analizy świata w skali, która wcześniej pozostawała poza naszym zasięgiem.
Od pomysłu do Nagrody Nobla: Jak narodził się pierwszy mikroskop elektronowy?
Historia mikroskopii elektronowej to fascynująca opowieść o ludzkiej pomysłowości i dążeniu do poznania. Choć koncepcja wykorzystania elektronów do obrazowania pojawiała się w pracach teoretycznych już wcześniej, to przełom nastąpił w latach 30. XX wieku. Kluczową postacią w tym procesie był niemiecki fizyk Ernst Ruska, który wraz ze swoim współpracownikiem Maxem Knollem, skonstruował pierwszy działający mikroskop elektronowy w 1931 roku. Ich innowacyjne podejście do wykorzystania soczewek elektromagnetycznych do ogniskowania wiązki elektronów pozwoliło na uzyskanie powiększeń i rozdzielczości nieosiągalnych dla żadnego mikroskopu optycznego. Odkrycie to miało ogromny wpływ na rozwój wielu dziedzin nauki, od biologii i medycyny po fizykę materiałową, a jego znaczenie zostało uhonorowane Nagrodą Nobla z fizyki w 1986 roku, przyznaną Ernsta Ruskiego.
Serce maszyny: Jak powstaje i jest kontrolowana wiązka elektronów?
Podstawą działania każdego mikroskopu elektronowego jest precyzyjnie kontrolowana wiązka elektronów. To właśnie sposób jej generowania i manipulowania decyduje o jakości uzyskiwanego obrazu i możliwościach badawczych urządzenia.
Działo elektronowe: Gdzie zaczyna się podróż elektronu?
Działo elektronowe stanowi źródło elektronów, które napędzają cały proces obrazowania. W najprostszych konstrukcjach, takich jak działa z emisją żarzeniową (termisyjną), dochodzi do podgrzania włókna wolframowego lub nitki LaB6 do bardzo wysokiej temperatury. W tych warunkach elektrony posiadają wystarczającą energię kinetyczną, aby pokonać barierę potencjału i opuścić powierzchnię materiału, tworząc chmurę elektronów. Następnie, dzięki zastosowaniu wysokiego napięcia między katodą (działem) a anodą, elektrony są silnie przyspieszane w kierunku próbki. Kluczowe dla stabilności i jakości wiązki jest utrzymanie stałego napięcia oraz precyzyjna kontrola temperatury źródła elektronów. Nowocześniejsze rozwiązania, takie jak działa z emisją polową (FEG), wykorzystują zjawisko tunelowe do emisji elektronów z ostro zakończonego ostrza, oferując znacznie większą jasność i spójność wiązki.
Soczewki, które nie są ze szkła: Rola pola magnetycznego w ogniskowaniu obrazu
W przeciwieństwie do mikroskopów optycznych, które wykorzystują soczewki wykonane ze szkła lub innych materiałów przezroczystych dla światła, mikroskopy elektronowe opierają się na soczewkach elektromagnetycznych. Są to zazwyczaj cylindryczne cewki nawinięte na rdzeń z materiału ferromagnetycznego. Kiedy przez cewkę przepływa prąd elektryczny, generowane jest silne pole magnetyczne. To właśnie pole magnetyczne oddziałuje z poruszającymi się elektronami, zmieniając ich trajektorię i umożliwiając ich ogniskowanie, podobnie jak soczewka szklana ogniskowałaby promienie światła. W typowym mikroskopie elektronowym wyróżniamy kilka rodzajów soczewek: soczewki kondensora, które skupiają wiązkę elektronów na próbce, soczewkę obiektywu, która tworzy pierwszy, powiększony obraz, oraz soczewki projekcyjne, które dodatkowo powiększają obraz i rzutują go na ekran lub detektor. Precyzyjna regulacja natężenia prądu w cewkach pozwala na dokładne sterowanie ogniskowaniem i kształtem wiązki elektronów.
Napięcie przyspieszające: Klucz do potężnego powiększenia i niezwykłej rozdzielczości
Napięcie przyspieszające jest jednym z najważniejszych parametrów determinujących możliwości mikroskopu elektronowego. Określa ono energię kinetyczną elektronów w wiązce, a co za tym idzie, ich długość fali zgodnie z hipotezą de Broglie'a. Krótsza długość fali oznacza potencjalnie większą zdolność rozdzielczą, czyli możliwość rozróżnienia dwóch blisko położonych punktów jako oddzielnych. Wyższe napięcie przyspieszające (często sięgające setek kilowoltów w mikroskopach transmisyjnych) nadaje elektronom dużą energię, co nie tylko zwiększa rozdzielczość, ale także pozwala im na penetrację grubszych próbek, co jest kluczowe w niektórych zastosowaniach, takich jak analiza wewnętrznej struktury materiałów. Z drugiej strony, zbyt wysokie napięcie może prowadzić do uszkodzenia delikatnych próbek biologicznych. Dlatego dobór odpowiedniego napięcia jest kompromisem między potrzebną rozdzielczością a minimalizacją uszkodzeń próbki.
Klocek po klocku: Anatomia i kluczowe komponenty mikroskopu elektronowego
Oprócz serca systemu, jakim jest działo elektronowe i soczewki, pełne zrozumienie budowy mikroskopu elektronowego wymaga przyjrzenia się pozostałym, równie ważnym elementom, które tworzą spójną i funkcjonalną całość.
Kolumna mikroskopu: Pionowy tunel, w którym dzieje się magia
Wszystkie kluczowe elementy mikroskopu elektronowego od działa elektronowego, przez układ soczewek, aż po komorę preparatu i detektory są precyzyjnie rozmieszczone w pionowej strukturze zwanej kolumną mikroskopu. Jest to zazwyczaj długa, cylindryczna tuba wykonana z materiałów niemagnetycznych, która stanowi główny korpus urządzenia. Kolumna jest zaprojektowana tak, aby zapewnić stabilne środowisko dla wiązki elektronów, minimalizując zakłócenia zewnętrzne, takie jak drgania czy pola elektromagnetyczne. Wewnątrz kolumny panuje wysoka próżnia, a jej konstrukcja musi zapewniać precyzyjne pozycjonowanie wszystkich komponentów optycznych i mechanicznych.
System próżniowy: Dlaczego bez idealnej pustki nie byłoby ostrego obrazu?
Utrzymanie wysokiej próżni wewnątrz kolumny mikroskopu elektronowego jest absolutnie kluczowe dla jego poprawnego działania. Powietrze, składające się z cząsteczek gazów, stanowi przeszkodę dla swobodnego lotu elektronów. Zderzenia elektronów z cząsteczkami powietrza prowadziłyby do ich rozproszenia, utraty energii, a w konsekwencji do zniekształcenia lub całkowitego zaniku obrazu. Aby temu zapobiec, stosuje się zaawansowane układy pomp próżniowych. Zazwyczaj składają się one z pomp wstępnych (np. łopatkowych), które usuwają większość powietrza, oraz pomp wysokopróżniowych (np. dyfuzyjnych lub turbomolekularnych), które osiągają bardzo niskie ciśnienie. System ten musi być nie tylko wydajny, ale także zapewniać czystość środowiska, aby uniknąć zanieczyszczenia próbki lub elementów mikroskopu.
Komora preparatu: Jak i gdzie umieszcza się badaną próbkę?
Komora preparatu to specjalnie zaprojektowana przestrzeń wewnątrz kolumny mikroskopu, w której umieszcza się badany obiekt. Musi ona być szczelna, aby utrzymać wymaganą próżnię, a jednocześnie umożliwiać precyzyjne pozycjonowanie próbki w osi wiązki elektronów. W zależności od typu mikroskopu i rodzaju analizy, komory mogą być wyposażone w różne mechanizmy do manipulacji próbką, takie jak stoliki z możliwością ruchu w trzech wymiarach (X, Y, Z) oraz obrotu i nachylenia. W niektórych zaawansowanych systemach komory mogą być również wyposażone w dodatkowe urządzenia, np. do podgrzewania, chłodzenia lub wprowadzania gazów, co pozwala na badanie próbek w różnych warunkach.
Od sygnału do obrazu: Rola i rodzaje detektorów
Po oddziaływaniu wiązki elektronów z próbką, generowane są różne sygnały, które następnie są rejestrowane przez system detektorów. Detektory te są sercem procesu tworzenia obrazu, przekształcając subtelne zmiany w strumieniu elektronów lub innych cząstek w czytelne dane wizualne. W mikroskopii elektronowej stosuje się wiele rodzajów detektorów, w zależności od tego, jakie informacje chcemy uzyskać. Detektory elektronów wtórnych (SE) są najczęściej używane w SEM do uzyskiwania obrazów o wysokim kontraście topograficznym, podkreślając szczegóły powierzchni. Detektory elektronów wstecznie rozproszonych (BSE) rejestrują elektrony, które odbiły się od próbki, dostarczając informacji o składzie chemicznym (atomy o wyższej liczbie atomowej silniej rozpraszają elektrony). W mikroskopii transmisyjnej (TEM) kluczowe są detektory elektronów przechodzących, które rejestrują elektrony, które przeszły przez ultracienką próbkę, tworząc obraz jej wewnętrznej struktury.
Dwa światy, jedna technologia: Czym różni się budowa mikroskopu TEM i SEM?
Choć oba typy mikroskopów wykorzystują wiązkę elektronów, ich konstrukcja i sposób działania znacząco się różnią, co determinuje ich odmienne zastosowania. Zrozumienie tych różnic jest kluczowe dla wyboru odpowiedniego narzędzia do konkretnego zadania badawczego.
Transmisyjny Mikroskop Elektronowy (TEM): Konstrukcja do prześwietlania materii na wylot
Budowa mikroskopu transmisyjnego (TEM) jest zoptymalizowana pod kątem analizy wewnętrznej struktury materiałów. W TEM wiązka elektronów jest skupiana przez soczewki kondensora na ultracienkiej próbce, która jest umieszczona w środkowej części kolumny. Następnie elektrony, które przeszły przez próbkę, są ogniskowane przez soczewkę obiektywu, tworząc powiększony obraz. Ten obraz jest następnie dodatkowo powiększany przez soczewki projekcyjne i rzutowany na ekran luminescencyjny lub detektor cyfrowy znajdujący się na samym dole kolumny. Kluczowym elementem jest tutaj wymóg, aby próbka była na tyle cienka, by elektrony mogły przez nią przeniknąć, co umożliwia badanie jej wewnętrznej morfologii, struktury krystalicznej czy defektów.
Skaningowy Mikroskop Elektronowy (SEM): Budowa nastawiona na badanie powierzchni
Mikroskop skaningowy (SEM) ma inną konstrukcję, nastawioną na badanie topografii i składu powierzchni próbek. W SEM wiązka elektronów jest bardzo silnie skupiana do postaci cienkiego punktu i skanuje powierzchnię próbki w sposób zogniskowany. Detektory, umieszczone zazwyczaj w pobliżu próbki, zbierają elektrony wtórne lub wstecznie rozproszone, które są emitowane lub odbijane od powierzchni w wyniku interakcji z wiązką. Intensywność tych sygnałów w danym punkcie skanowania jest przekładana na jasność piksela na ekranie monitora, tworząc obraz. Dzięki temu, że analizowane są elektrony odbite lub wtórne, próbki nie muszą być ultracienkie mogą to być nawet całe obiekty. Konstrukcja SEM pozwala na uzyskanie obrazów o dużej głębi ostrości, dających wrażenie trójwymiarowości.
TEM vs SEM: Zestawienie kluczowych różnic konstrukcyjnych w jednej tabeli
| Cecha | TEM | SEM |
|---|---|---|
| Rodzaj wiązki | Przechodząca przez próbkę | Skanująca powierzchnię próbki |
| Przygotowanie próbki | Ultracienka (zazwyczaj < 100 nm) | Nie musi być ultracienka, często przygotowanie powłoką przewodzącą |
| Typ obrazu | Dwuwymiarowy przekrój wewnętrzny | Trójwymiarowy obraz powierzchni |
| Umiejscowienie detektora | Na dnie kolumny | Zazwyczaj w pobliżu próbki |
| Zastosowanie | Analiza struktury krystalicznej, defektów, morfologii wewnętrznej | Analiza topografii powierzchni, składu chemicznego, morfologii zewnętrznej |
Wyzwania konstrukcyjne i ich wpływ na badania: Co wynika z budowy mikroskopu?
Specyfika budowy mikroskopów elektronowych, zarówno TEM, jak i SEM, narzuca pewne ograniczenia i wymaga specyficznego podejścia do przygotowania próbek, ale jednocześnie otwiera unikalne możliwości badawcze.
Dlaczego preparaty do TEM muszą być ultracienkie? Konsekwencje budowy transmisyjnej
Wymóg przygotowania ultracienkich preparatów do badań w mikroskopie transmisyjnym (TEM) jest bezpośrednią konsekwencją jego zasady działania. Ponieważ obraz w TEM powstaje z elektronów, które przeszły przez próbkę, materiał musi być na tyle cienki, aby umożliwić penetrację wiązki elektronów. Jeśli próbka jest zbyt gruba, elektrony napotkają na zbyt wiele atomów, co spowoduje ich silne rozproszenie i utratę energii. W efekcie, zamiast przejść przez próbkę, zostaną one pochłonięte lub rozproszone w sposób niekontrolowany, co uniemożliwi utworzenie ostrego obrazu. Analiza będzie wówczas pozbawiona informacji o wewnętrznej strukturze próbki, a uzyskany obraz będzie jedynie rozmazaną plamą. Dlatego też proces przygotowania próbek do TEM, często obejmujący polerowanie, cięcie jonowe lub ultramikrotomię, jest tak kluczowy i czasochłonny.
Jak budowa SEM umożliwia uzyskanie obrazów 3D?
Możliwość uzyskania obrazów o wrażeniu trójwymiarowości w mikroskopie skaningowym (SEM) wynika z kilku kluczowych aspektów jego budowy i zasady działania. Po pierwsze, wiązka elektronów skanuje powierzchnię próbki punkt po punkcie, a detektory rejestrują sygnały (głównie elektrony wtórne i wstecznie rozproszone) w każdym z tych punktów. Detektory elektronów wtórnych są zazwyczaj umieszczone pod kątem do powierzchni próbki, co oznacza, że rejestrują one elektrony emitowane z różnych kątów w zależności od topografii. Obszary bardziej wystające lub nachylone pod odpowiednim kątem emitują więcej elektronów w kierunku detektora, co przekłada się na jaśniejszy piksel na obrazie. Z kolei detektory elektronów wstecznie rozproszonych rejestrują elektrony odbite od próbki, a ich liczba zależy od gęstości i liczby atomowej materiału. Kombinacja tych sygnałów, przetwarzana przez odpowiednie algorytmy, pozwala na rekonstrukcję trójwymiarowej struktury powierzchni, dając efekt głębi i szczegółowości.
Stabilność prądu i napięcia: Niewidoczne fundamenty precyzyjnego działania
Nawet najnowocześniejsza optyka elektronowa i zaawansowane detektory nie przyniosą oczekiwanych rezultatów, jeśli podstawowe parametry pracy mikroskopu nie będą utrzymywane na stałym poziomie. Stabilność prądu płynącego przez cewki soczewek elektromagnetycznych oraz stabilność napięcia przyspieszającego wiązkę elektronów są absolutnie fundamentalne dla precyzyjnego działania urządzenia. Jakiekolwiek, nawet niewielkie, fluktuacje tych parametrów mogą prowadzić do tzw. aberracji, czyli zniekształceń obrazu. Aberracja sferyczna powoduje, że elektrony przechodzące przez różne części soczewki ogniskują się w różnych punktach, co prowadzi do rozmycia obrazu. Aberracja chromatyczna, choć mniej istotna w mikroskopii elektronowej niż w optycznej, również może wpływać na jakość. Utrata stabilności napięcia przyspieszającego może skutkować zmianą energii elektronów, co wpływa na ich długość fali i zdolność rozdzielczą. Dlatego też konstruktorzy mikroskopów elektronowych przykładają ogromną wagę do systemów stabilizacji zasilania, często wykorzystując zaawansowane układy elektroniczne i izolację od zakłóceń zewnętrznych.
Spojrzenie w przyszłość: Jak ewoluuje konstrukcja mikroskopów elektronowych?
Dziedzina mikroskopii elektronowej nieustannie się rozwija, a inżynierowie i naukowcy pracują nad coraz to nowszymi rozwiązaniami, które pozwalają na jeszcze dokładniejsze badania i analizę materii.
Nowoczesne działa elektronowe z emisją polową (FEG)
Jednym z najważniejszych postępów w ostatnich dekadach było wprowadzenie dział elektronowych z emisją polową (FEG Field Emission Gun). W przeciwieństwie do tradycyjnych źródeł termoemisyjnych, które emitują elektrony w wyniku podgrzewania, działa FEG wykorzystują zjawisko tunelowe do emisji elektronów z ostro zakończonego ostrza pod wpływem silnego pola elektrycznego. Ta technologia pozwala na uzyskanie znacznie wyższej gęstości prądu w małym obszarze, co przekłada się na tzw. jasność wiązki. Wyższa jasność oznacza, że do próbki dociera więcej elektronów w jednostce czasu, co z kolei pozwala na uzyskanie obrazów o lepszym stosunku sygnału do szumu, krótszym czasie akwizycji danych oraz, co najważniejsze, na osiągnięcie wyższej rozdzielczości. Działa FEG są obecnie standardem w większości nowoczesnych mikroskopów elektronowych, zarówno SEM, jak i TEM.
Korekcja aberracji: Jak inżynierowie poprawiają jakość obrazu?
Pomimo postępów w konstrukcji dział elektronowych, aberracje optyczne nadal stanowią wyzwanie dla osiągnięcia idealnej rozdzielczości. W mikroskopii elektronowej kluczowe są aberracja sferyczna i chromatyczna. W odpowiedzi na te problemy, opracowano zaawansowane korektory aberracji. Są to skomplikowane układy elektromagnetyczne, które umieszcza się w kolumnie mikroskopu, zazwyczaj między soczewką obiektywu a płaszczyzną obrazu. Korektory te aktywnie modyfikują ścieżkę elektronów, kompensując zniekształcenia wprowadzane przez soczewki. Dzięki zastosowaniu korektorów aberracji sferycznej, nowoczesne mikroskopy TEM są w stanie osiągnąć rozdzielczość na poziomie pojedynczych atomów, co otwiera nowe możliwości w badaniach materiałowych i nanotechnologii.
Przeczytaj również: Tworzenie instrukcji obsługi - Jak uniknąć błędów i być zgodnym z prawem?
Integracja z innymi technikami: Budowa systemów hybrydowych (np. SEM-FIB)
Obecny trend w rozwoju mikroskopii elektronowej to integracja z innymi technikami analitycznymi i preparatywnymi, tworząc tzw. systemy hybrydowe. Jednym z najbardziej obiecujących przykładów jest połączenie mikroskopu skaningowego z wiązką jonową (SEM-FIB Focused Ion Beam). System FIB wykorzystuje skoncentrowaną wiązkę jonów (zazwyczaj galu) do precyzyjnego usuwania materiału z powierzchni próbki. Połączenie tej możliwości z funkcjami obrazowania SEM pozwala na wykonywanie skomplikowanych operacji w jednym urządzeniu. Można na przykład precyzyjnie wyciąć fragment próbki za pomocą FIB, a następnie zbadać jego wewnętrzną strukturę za pomocą SEM, lub przygotować ultracienkie próbki do TEM bezpośrednio w komorze SEM-FIB. Takie systemy hybrydowe znacząco przyspieszają proces badawczy i umożliwiają analizę próbek w sposób, który wcześniej był niemożliwy.
