Oznaczanie spoin pachwinowych na rysunkach technicznych to kluczowy element komunikacji w branży spawalniczej. Precyzyjne zrozumienie tych symboli jest absolutnie niezbędne dla zapewnienia bezpieczeństwa, jakości i efektywności realizowanych projektów. Norma PN-EN ISO 2553 stanowi fundament, na którym opiera się ta komunikacja, zapewniając jej uniwersalność i jednoznaczność na całym świecie.
Dlaczego bezbłędne czytanie symboli spoin jest dziś ważniejsze niż kiedykolwiek?
Rola rysunku technicznego jako uniwersalnego języka w przemyśle
Rysunek techniczny, a w szczególności precyzyjne oznaczenia spoin, to coś więcej niż tylko zbiór linii i symboli. To uniwersalny język, który pozwala projektantom, technologom, spawaczom i kontrolerom jakości na całym świecie porozumiewać się bez barier językowych. Bez tego wspólnego "alfabetu" niemożliwe byłoby tworzenie skomplikowanych konstrukcji, które stanowią podstawę nowoczesnego przemysłu. Jasno zdefiniowane symbole eliminują nieporozumienia i zapewniają, że każdy, kto ma do czynienia z rysunkiem, rozumie te same wymagania. To klucz do efektywnej współpracy i terminowej realizacji projektów.
Konsekwencje błędnej interpretacji oznaczeń: od wad produktu do katastrofy budowlanej
Nie można bagatelizować znaczenia prawidłowej interpretacji symboli spoin. Błędy w tym zakresie mogą prowadzić do bardzo poważnych konsekwencji. Na początek mogą pojawić się drobne wady produktu, które wymagają kosztownych poprawek i opóźniają harmonogram. Jednak w bardziej krytycznych zastosowaniach, takich jak budownictwo czy przemysł ciężki, błędnie wykonana spoina może stanowić bezpośrednie zagrożenie dla życia i zdrowia ludzi. Mówimy tu o potencjalnych katastrofach budowlanych, awariach maszyn czy wypadkach, które wynikają z niewłaściwego wykonania połączeń spawanych. Precyzja w odczytywaniu i stosowaniu oznaczeń spoin jest zatem absolutnie krytyczna.
Norma PN-EN ISO 2553: Twój fundament w świecie spawalnictwa
W tym kontekście norma PN-EN ISO 2553 jawi się jako nieocenione narzędzie. Jest to fundamentalny dokument, który standaryzuje sposób oznaczania spoin na rysunkach technicznych. Dzięki niej każdy specjalista w dziedzinie spawalnictwa od inżyniera projektanta po spawacza wykonującego połączenie posługuje się tym samym zestawem zasad i symboli. Norma ta zapewnia spójność i jednoznaczność komunikacji, co jest niezbędne do prawidłowego projektowania, wykonawstwa i późniejszej kontroli jakości połączeń spawanych. Jak podkreślają eksperci z Technic-Control, jest to kluczowy dokument dla każdego profesjonalisty w branży, stanowiący solidny fundament wiedzy i praktyki.

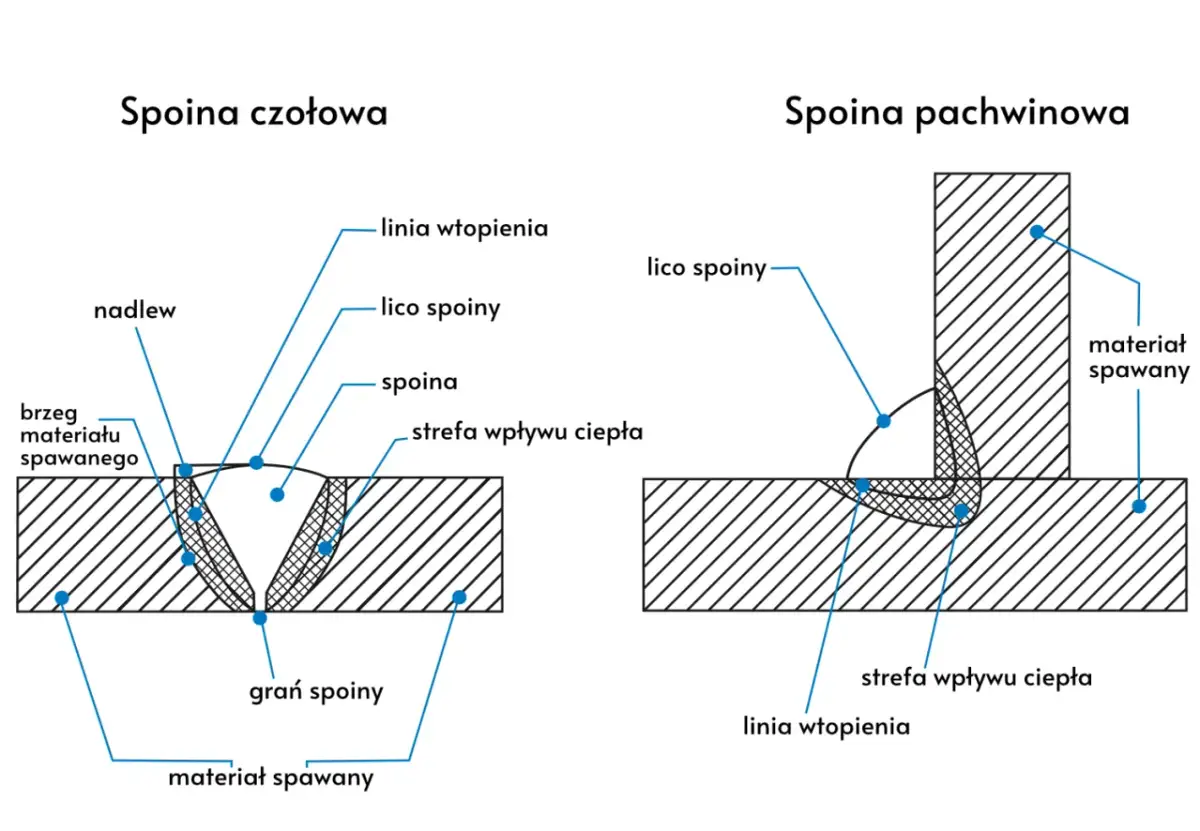

Anatomia symbolu: Z czego składa się oznaczenie spoiny pachwinowej?
Linia strzałki: Precyzyjne wskazanie, gdzie ma powstać połączenie
Każde oznaczenie spoiny zaczyna się od linii strzałki. Jej zadanie jest proste, ale niezwykle ważne: jednoznacznie wskazuje miejsce na rysunku, w którym ma zostać wykonane połączenie spawane. Zgodnie z zasadami, zakończenie linii strzałki musi dotykać linii łączących elementy, które mają być ze sobą połączone. To właśnie ten element kieruje wzrok i uwagę wykonawcy we właściwe miejsce.
Linia odniesienia (ciągła i przerywana): Klucz do zrozumienia umiejscowienia spoiny
Bezpośrednio powiązana ze strzałką jest linia odniesienia. Składa się ona z linii ciągłej, a czasem również z linii przerywanej. To właśnie położenie symbolu spoiny względem tych linii decyduje o tym, po której stronie łączonych elementów spoina ma zostać wykonana. Jeśli symbol spoiny znajduje się na linii ciągłej, oznacza to, że spoina powinna być wykonana po tej samej stronie, którą wskazuje strzałka. Natomiast jeśli symbol umieszczony jest na linii przerywanej która znajduje się poniżej lub powyżej linii ciągłej oznacza to, że spoina ma być wykonana po stronie przeciwnej do wskazanej przez strzałkę. To rozróżnienie jest fundamentalne dla prawidłowego umiejscowienia spoiny.
Symbol podstawowy: Jak rozpoznać spoinę pachwinową na pierwszy rzut oka?
Sercem każdego oznaczenia spoiny jest jej symbol graficzny. W przypadku spoiny pachwinowej jest to zawsze trójkąt prostokątny równoramienny. Ten prosty, geometryczny kształt jest natychmiast rozpoznawalny i jednoznacznie identyfikuje typ spoiny. Umieszczony na linii odniesienia, stanowi kluczowy element informujący o rodzaju połączenia, które ma zostać wykonane.
Rozwidlenie (ogon): Kiedy pojawiają się w nim dodatkowe, kluczowe instrukcje?
Czasami linia odniesienia zakończona jest rozwidleniem, potocznie nazywanym "ogonem". Nie jest to element dekoracyjny. Służy on do umieszczania dodatkowych, uzupełniających informacji, które nie mieszczą się w głównym symbolu. Mogą to być odniesienia do konkretnych procedur spawania (WPS Welding Procedure Specification), wymagań dotyczących obróbki cieplnej, specyficznych metod badań nieniszczących (NDT Non-Destructive Testing) lub innych, bardzo szczegółowych instrukcji. Ignorowanie informacji zawartych w rozwidleniu może prowadzić do niekompletnego lub nieprawidłowego wykonania spoiny, co w konsekwencji wpłynie na jej jakość i bezpieczeństwo.
Wymiary, które decydują o wszystkim: Co oznaczają litery 'a', 'z' oraz 'l'?
Grubość 'a' – dlaczego to najważniejszy parametr wytrzymałościowy spoiny?
Kluczowym wymiarem dla każdej spoiny pachwinowej jest tzw. grubość teoretyczna, oznaczana literą 'a'. Jest to parametr, który określa wysokość największego trójkąta równoramiennego, jaki można wpisać w przekrój poprzeczny spoiny. Wymiar 'a' jest absolutnie fundamentalny dla obliczeń wytrzymałościowych i bezpośrednio wpływa na bezpieczeństwo oraz nośność całej konstrukcji. Projektanci używają go do określenia, czy spoina będzie w stanie przenieść przewidziane obciążenia. Zgodnie z normą, wymiar ten podaje się po lewej stronie symbolu trójkąta, np. zapis "a5" oznacza grubość teoretyczną spoiny równą 5 mm.
Wymiar 'z' – alternatywny sposób opisu boku spoiny i jego praktyczne zastosowanie
Obok grubości teoretycznej 'a', normy dopuszczają również stosowanie wymiaru 'z', który oznacza bok nominalnego trójkąta spoiny. Jest to alternatywny sposób wymiarowania, który często znajduje zastosowanie w praktyce, zwłaszcza gdy łatwiej jest zmierzyć konkretny wymiar na gotowej spoinie niż określić teoretyczną grubość. Chociaż 'a' i 'z' są ze sobą powiązane, nie zawsze są sobie równe. Wymiar 'z' jest często bardziej praktyczny dla spawacza i kontrolera jakości, ponieważ odnosi się do fizycznego boku trójkąta spoiny. Przykład zapisu to "z6", co oznacza bok nominalny spoiny równy 6 mm.
Długość 'l' – jak poprawnie oznaczyć spoiny ciągłe, a jak przerywane?
Kolejnym ważnym wymiarem jest długość spoiny, oznaczana literą 'l'. Sposób jej podawania zależy od tego, czy spoina jest ciągła, czy przerywana. W przypadku spoin ciągłych, jeśli nie podano inaczej, przyjmuje się, że długość 'l' jest równa długości łączonych elementów. Wtedy często wymiar 'l' jest pomijany, a podaje się jedynie grubość 'a' (np. a5). Dla spoin przerywanych, wymiar 'l' jest kluczowy i podaje się go po prawej stronie symbolu, często w nawiasie, wraz z odstępem między spoinami. Na przykład, zapis "a5 (100) 50" oznacza spoinę pachwinową o grubości teoretycznej 5 mm, składającą się z odcinków o długości 100 mm, z zachowaniem odstępów 50 mm między nimi.
Znaki specjalne, które musisz znać: Jak czytać zaawansowane wymagania?
Tajemnica okręgu: Co oznacza symbol spoiny wykonanej po obwodzie?
Wśród dodatkowych symboli, które mogą pojawić się w oznaczeniu spoiny, szczególną uwagę zwraca okrąg. Umieszczony w miejscu połączenia linii strzałki i linii odniesienia, symbol ten jednoznacznie informuje, że spoina ma być wykonana na całym obwodzie elementu. Jest to niezwykle ważne w przypadku połączeń rurowych, kołnierzy czy innych elementów o zamkniętym kształcie, gdzie zapewnienie ciągłości połączenia na 360 stopni jest kluczowe dla szczelności i wytrzymałości.
Symbol chorągiewki: Kiedy spawanie przenosi się z warsztatu na plac budowy?
Kolejnym istotnym symbolem jest chorągiewka (lub flaga), umieszczana w tym samym miejscu co okrąg. Chorągiewka sygnalizuje, że dana spoina ma być wykonana na miejscu montażu, czyli na placu budowy, a nie w kontrolowanych warunkach warsztatu produkcyjnego. Ma to znaczące implikacje logistyczne i techniczne wymaga odpowiedniego przygotowania terenu, zapewnienia mobilnego sprzętu spawalniczego i uwzględnienia warunków atmosferycznych, które mogą wpłynąć na proces spawania.
Wypukła, płaska czy wklęsła? Jak oznaczyć wymagany kształt lica spoiny?
Oprócz parametrów geometrycznych i lokalizacji, normy pozwalają również na określenie wymaganego kształtu lica spoiny, czyli jej zewnętrznej powierzchni. Nad głównym symbolem spoiny mogą pojawić się dodatkowe symbole graficzne: linia prosta wskazująca na lico płaskie, łuk wypukły dla licy wypukłego, lub łuk wklęsły dla licy wklęsłego. Kształt lica ma znaczenie nie tylko estetyczne, ale także funkcjonalne wpływa na właściwości aerodynamiczne, hydrodynamiczne, odporność na zmęczenie materiału czy łatwość czyszczenia powierzchni.
Najczęstsze pułapki i błędy w interpretacji – naucz się ich unikać!
Błąd #1: Mylenie strony strzałki ze stroną przeciwną – jak położenie symbolu zmienia wszystko
Jednym z najbardziej fundamentalnych i jednocześnie najczęściej popełnianych błędów jest niewłaściwa interpretacja położenia symbolu spoiny względem linii odniesienia. Jak już wspominałem, symbol na linii ciągłej oznacza wykonanie spoiny po stronie wskazanej przez strzałkę, a na linii przerywanej po stronie przeciwnej. Błędne zrozumienie tej zasady prowadzi do wykonania spoiny w niewłaściwym miejscu, co może mieć katastrofalne skutki dla wytrzymałości i funkcjonalności całej konstrukcji. Zawsze sprawdzaj, na której linii znajduje się symbol!
Błąd #2: Niezrozumienie różnicy między wymiarem 'a' i 'z' – kiedy ma to krytyczne znaczenie?
Kolejną pułapką jest mylenie wymiarów 'a' (grubość teoretyczna) i 'z' (bok nominalny). Choć są one powiązane, ich wartości nie są tożsame, a ich stosowanie ma różne implikacje. Projektanci używają 'a' do obliczeń wytrzymałościowych, podczas gdy 'z' jest często bardziej bezpośrednio związane z praktycznym wykonaniem i kontrolą. Niewłaściwe zastosowanie jednego z tych wymiarów może skutkować niedowymiarowaniem lub przewymiarowaniem spoiny, co wpływa na bezpieczeństwo lub generuje niepotrzebne koszty materiałowe i robocizny.
Błąd #3: Ignorowanie informacji w rozwidleniu – dlaczego szczegóły procesu są tak ważne?
Nie można lekceważyć informacji zawartych w rozwidleniu (ogonie) symbolu spoiny. Jak wspomniałem, mogą tam znajdować się kluczowe instrukcje dotyczące procedury spawania, użytych materiałów dodatkowych, wymagań dotyczących obróbki cieplnej czy metod badań. Pominięcie tych szczegółów jest równoznaczne z nieprzestrzeganiem specyfikacji projektowej, co może obniżyć jakość spoiny, a nawet sprawić, że będzie ona całkowicie niezdatna do użytku. Zawsze dokładnie analizuj cały symbol, włącznie z "ogonem".
Od teorii do praktyki: Analiza kompletnych oznaczeń na rysunkach technicznych
Przykład 1: Rozszyfrowanie prostej spoiny pachwinowej ciągłej (np. a5)
Rozpocznijmy od prostego przykładu. Załóżmy, że na rysunku widzimy symbol spoiny pachwinowej umieszczony na linii ciągłej, z oznaczeniem "a5". Co to oznacza? Strzałka wskazuje miejsce połączenia. Linia ciągła, na której znajduje się symbol, informuje, że spoina ma być wykonana po tej samej stronie, co strzałka. Symbol trójkąta prostokątnego równoramiennego identyfikuje spoinę pachwinową. Litera 'a' oznacza grubość teoretyczną, a cyfra '5' jej wartość w milimetrach. Zatem mamy do czynienia z ciągłą spoiną pachwinową o grubości teoretycznej 5 mm, wykonaną po stronie wskazanej przez strzałkę.
Przykład 2: Interpretacja spoiny przerywanej z wymiarowaniem długości i odstępów
Teraz bardziej złożony przypadek: symbol spoiny pachwinowej na linii ciągłej z oznaczeniem "a6 (100) 50". Ponownie, strzałka i linia ciągła wskazują stronę wykonania. Symbol trójkąta to spoina pachwinowa, a 'a6' oznacza grubość teoretyczną 6 mm. Kluczowe są jednak liczby w nawiasie: (100) 50. Oznaczają one, że spoina jest przerywana i składa się z odcinków o długości 100 mm, z zachowaniem odstępów 50 mm między nimi. Prawidłowe odczytanie tych wartości jest niezbędne do wykonania spoiny zgodnie z wymaganiami.
