Diagram Ishikawy w praktyce - Przewodnik i gotowe wzory

Diagram Ishikawy, znany również jako diagram rybiej ości, to potężne narzędzie wizualne, które pomaga nam rozłożyć złożone problemy na czynniki pierwsze. W tym praktycznym przewodniku pokażę Ci, jak krok po kroku tworzyć, interpretować i stosować ten diagram w różnych branżach od produkcji, przez usługi, aż po marketing. Znajdziesz tu konkretne przykłady i instrukcje, które pozwolą Ci skutecznie identyfikować i analizować źródła problemów w Twojej organizacji.

Czym jest Diagram Ishikawy i dlaczego warto go znać?

Diagram Rybiej Ości – wizualne narzędzie do walki z problemami

Diagram Ishikawy, często nazywany również diagramem przyczynowo-skutkowym lub diagramem rybiej ości, to fundamentalne narzędzie w arsenale każdego specjalisty ds. jakości. Jego głównym celem jest graficzne przedstawienie wszystkich potencjalnych przyczyn danego problemu. Metoda ta została stworzona w latach 60. XX wieku przez japońskiego profesora Kaoru Ishikawę, który był pionierem w dziedzinie zarządzania jakością. Od tamtej pory diagram Ishikawy stał się nieodłącznym elementem procesów usprawniających w wielu organizacjach na całym świecie.

Jako praktyk, doceniam w nim przede wszystkim jego prostotę i intuicyjność. Pozwala on na uporządkowanie chaosu myśli, który często towarzyszy analizie skomplikowanych zagadnień. To nie tylko schemat, to sposób na systematyczne myślenie o problemie.

Od fabryki Toyoty po Twoją firmę – uniwersalność metody Ishikawy

To właśnie ta wszechstronność sprawia, że inwestycja czasu w naukę i stosowanie tego narzędzia zawsze się opłaca. Można je dostosować do niemal każdej sytuacji.

Główne korzyści: Dlaczego burza mózgów z "rybią ością" jest tak skuteczna?

• Wizualizacja powiązań: Diagram pozwala zobaczyć na jednym obrazku, jak różne czynniki mogą wpływać na problem, co ułatwia zrozumienie jego złożoności.
• Ułatwienie pracy zespołowej: Jest to narzędzie idealne do sesji burzy mózgów. Wspólne tworzenie diagramu angażuje zespół, wykorzystuje jego zbiorową wiedzę i doświadczenie.
• Systematyczne podejście: Diagram wymusza uporządkowanie procesu myślowego, analizując problem z różnych perspektyw i zapobiegając pominięciu ważnych czynników.
• Identyfikacja przyczyn źródłowych: Pomaga przejść od analizy objawów do odkrycia rzeczywistych, głębiej ukrytych przyczyn problemu.
• Strukturyzowanie myślenia: Nawet jeśli pracujesz sam, diagram pomaga uporządkować Twoje myśli i spojrzeć na problem z szerszej perspektywy.

Z mojego doświadczenia wynika, że właśnie te korzyści sprawiają, że diagram Ishikawy jest tak ceniony. To nie tylko rysunek, to proces, który prowadzi do głębszego zrozumienia i skuteczniejszych rozwiązań.

Anatomia Diagramu Ishikawy: Jak czytać i rozumieć jego strukturę?

"Głowa ryby", czyli jak precyzyjnie zdefiniować problem do analizy

Centralnym punktem Diagramu Ishikawy, jego "głową", jest problem, który chcemy rozwiązać. To tutaj zapisujemy skutek, czyli to, co obserwujemy jako niepożądane zjawisko. Kluczowe jest, aby problem był sformułowany jasno, konkretnie i jednoznacznie. Zamiast pisać "niska jakość produktu", lepiej jest określić "zwiększona liczba reklamacji dotyczących pękania obudowy w modelu X w ostatnim kwartale". Precyzyjne zdefiniowanie problemu jest fundamentem całej analizy od tego zależy, czy nasze dalsze działania będą ukierunkowane na właściwy cel.

Pamiętam sytuację, gdy zespół zbyt ogólnie określił problem jako "problemy z obsługą klienta". Analiza była chaotyczna, a wnioski mało praktyczne. Dopiero zawężenie problemu do "wydłużonego czasu odpowiedzi na zapytania klientów w kanale e-mail" pozwoliło nam skupić się na konkretnych przyczynach i wdrożyć skuteczne rozwiązania.

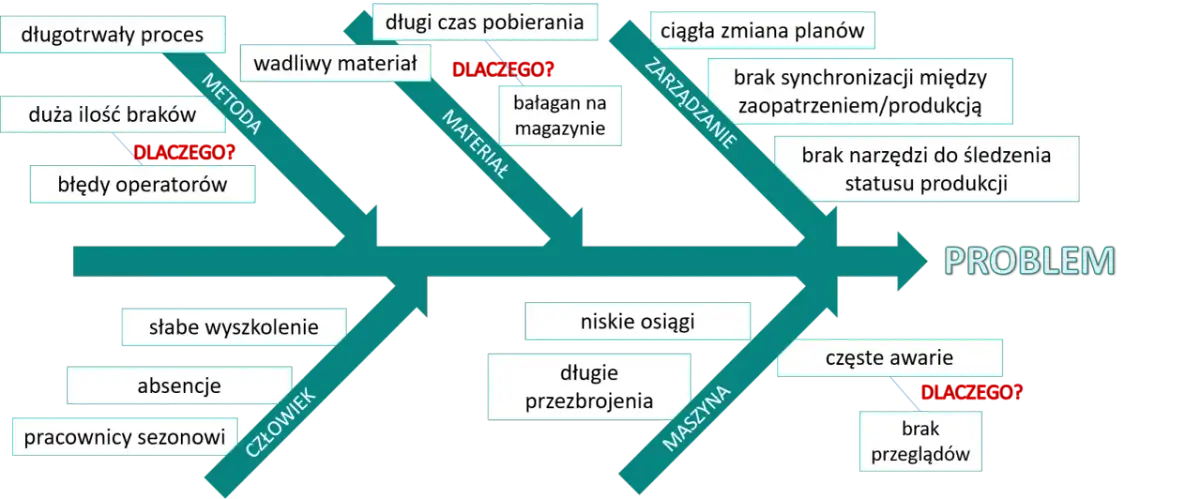

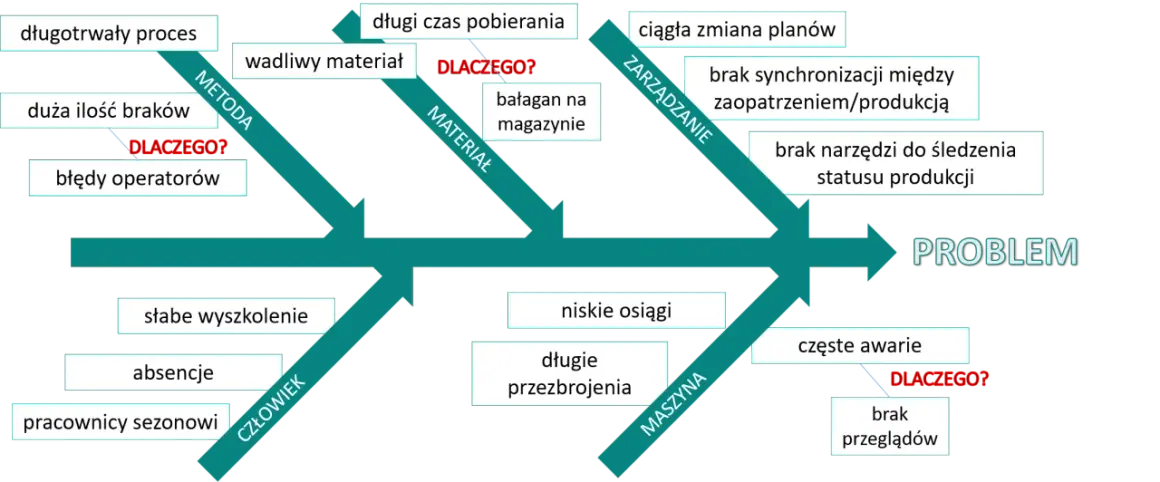

"Ości główne", czyli kluczowe kategorie przyczyn – poznaj model 6M (5M+E)

Od "kręgosłupa" diagramu odchodzą "ości główne", które reprezentują główne kategorie potencjalnych przyczyn. Najczęściej stosowanym modelem, zwłaszcza w produkcji, jest 5M+E, które rozszerza się czasem do 6M. Oto one:

1. Man (Człowiek): Ta kategoria obejmuje wszystkie czynniki związane z ludźmi zaangażowanymi w proces. Mogą to być błędy popełniane przez pracowników, ich brak odpowiednich kwalifikacji, niewystarczające szkolenia, zmęczenie, a nawet problemy z motywacją.
2. Machine (Maszyna): Dotyczy sprzętu, narzędzi i maszyn używanych w procesie. Potencjalne przyczyny to awarie maszyn, ich zużycie, brak odpowiedniej konserwacji, nieprawidłowe działanie lub niewłaściwe ustawienia.
3. Material (Materiał): Odnosi się do surowców, komponentów i materiałów używanych do produkcji lub świadczenia usługi. Problemy mogą wynikać z wadliwych materiałów, niskiej jakości dostaw, nieodpowiednich specyfikacji lub problemów z dostawcami.
4. Method (Metoda): Obejmuje procedury, instrukcje pracy, procesy i sposoby wykonywania zadań. Przyczynami mogą być nieefektywne lub niejasne procedury, brak standaryzacji, nieodpowiednie metody pracy lub błędy w projektowaniu procesu.
5. Measurement (Pomiar): Dotyczy systemów pomiarowych, kontroli jakości i zbierania danych. Potencjalne problemy to niedokładne narzędzia pomiarowe, błędy w kalibracji, nieprawidłowe metody zbierania danych lub błędna interpretacja wyników.
6. Environment (Środowisko): Obejmuje zewnętrzne i wewnętrzne warunki, w jakich odbywa się proces. Mogą to być czynniki takie jak temperatura, wilgotność, hałas, oświetlenie, a także kultura organizacyjna czy presja czasu.

Wybór i nazewnictwo tych kategorii może być dostosowany do specyfiki analizowanego problemu i branży, ale te sześć stanowi solidną bazę do rozpoczęcia analizy.

"Drobne ości" – jak drążyć temat, by dotrzeć do źródła problemu?

Główne kategorie to dopiero początek. Prawdziwa siła Diagramu Ishikawy tkwi w możliwości dalszego rozgałęziania tych głównych "ości" na mniejsze, bardziej szczegółowe przyczyny. Nazywamy je "drobnymi ośćmi". Celem jest tutaj dotarcie do przyczyn źródłowych, czyli tych fundamentalnych czynników, które bezpośrednio wpływają na problem. Często objawy problemu są mylone z jego przyczynami. Na przykład, jeśli problemem jest "spadek sprzedaży", objawem może być "mniejsza liczba klientów", ale przyczyną źródłową może być "nieskuteczna kampania marketingowa" lub "wzrost cen konkurencji".

W tym miejscu często wykorzystuje się technikę "5 Why" (5x Dlaczego). Zadając wielokrotnie pytanie "Dlaczego?" do każdej zidentyfikowanej przyczyny, stopniowo schodzimy coraz głębiej, aż dotrzemy do sedna problemu. To właśnie te drobne, szczegółowe ości pozwalają nam na dokładne zrozumienie mechanizmów prowadzących do zaobserwowanego skutku.

Tworzenie Diagramu Ishikawy krok po kroku – praktyczny przewodnik

Teraz, gdy już rozumiemy, czym jest Diagram Ishikawy i jak jest zbudowany, przejdźmy do praktyki. Samodzielne stworzenie diagramu jest prostsze, niż mogłoby się wydawać, a jego wykonanie w zespole przynosi najlepsze rezultaty. Poniżej znajdziesz instrukcję krok po kroku, która pomoże Ci w tym procesie.

Krok 1: Zdefiniowanie problemu – co, gdzie i kiedy poszło nie tak?

Pierwszym i absolutnie kluczowym krokiem jest precyzyjne określenie problemu, który chcesz analizować. Pamiętaj, że diagram jest tak dobry, jak dokładne jest zdefiniowanie problemu. Zamiast ogólnikowego stwierdzenia, postaraj się sformułować problem w sposób konkretny, mierzalny, osiągalny, istotny i określony w czasie (metoda SMART). Na przykład, zamiast "złe wyniki sprzedaży", użyj "spadek sprzedaży produktu X o 15% w regionie Y w pierwszym kwartale 2024 roku w porównaniu do roku poprzedniego". Jasno określone ramy pomogą skupić analizę i ułatwią identyfikację trafnych przyczyn.

Krok 2: Wybór odpowiednich kategorii – czy zawsze musisz trzymać się 6M?

Gdy problem jest już jasno zdefiniowany, czas na wybór głównych kategorii przyczyn. Najczęściej punktem wyjścia jest wspomniany model 6M (Man, Machine, Material, Method, Measurement, Environment). Jednakże, nie jest to sztywna reguła. W zależności od specyfiki problemu i branży, możesz potrzebować innych kategorii. Na przykład, w usługach często stosuje się modele 8P lub 4S (o których więcej powiem później). Czasem warto też stworzyć własne, niestandardowe kategorie, które lepiej odzwierciedlają Twoją sytuację. Ważne, aby kategorie były logiczne, wyczerpujące i pomagały w uporządkowaniu potencjalnych przyczyn.

Krok 3: Przeprowadzenie burzy mózgów w zespole – jak wygenerować trafne przyczyny?

To serce procesu tworzenia diagramu. Zbierz zespół osób, które mają wiedzę i doświadczenie związane z analizowanym problemem. Kluczowe jest stworzenie atmosfery otwartości i bezpieczeństwa, w której każdy czuje się swobodnie, aby dzielić się swoimi pomysłami, nawet jeśli wydają się one na pierwszy rzut oka nieprawdopodobne. Zachęcaj do swobodnego generowania pomysłów bez ich natychmiastowej oceny. Zapisuj wszystkie sugestie. Pamiętaj, że różnorodność perspektyw w zespole jest ogromną zaletą osoby z różnych działów mogą dostrzec przyczyny, które umknęłyby uwadze innych.

Ważne jest, aby prowadzący sesję dbał o to, by dyskusja nie zbaczała z toru i by wszystkie pomysły były rejestrowane. To właśnie w zespole rodzą się najtrafniejsze analizy.

Krok 4: Umieszczenie przyczyn na diagramie i poszukiwanie powiązań

Po burzy mózgów następuje etap porządkowania. Teraz czas na umieszczenie wszystkich wygenerowanych pomysłów na diagramie. Każdy pomysł należy przypisać do odpowiedniej głównej kategorii (ości). Jeśli jakaś przyczyna wydaje się zbyt ogólna, rozgałęź ją na mniejsze, bardziej szczegółowe pod-przyczyny, tworząc "drobne ości". W tym momencie warto zacząć zwracać uwagę na potencjalne powiązania między różnymi przyczynami. Czy jakaś przyczyna z kategorii "Człowiek" wpływa na kategorię "Metoda"? Czy problem z "Materiałami" generuje dodatkowe problemy z "Maszynami"? Wizualizacja pomaga dostrzec te zależności.

Krok 5: Analiza i identyfikacja najbardziej prawdopodobnych przyczyn źródłowych

Gdy diagram jest już wypełniony, czas na jego analizę. Przejrzyjcie wspólnie wszystkie zidentyfikowane przyczyny, zwłaszcza te najbardziej szczegółowe. Zastanówcie się, które z nich mają największy potencjalny wpływ na problem. Można zastosować różne techniki, aby to ustalić, na przykład głosowanie w zespole, ocenę wpływu każdej przyczyny na skali od 1 do 5, lub wykorzystanie danych historycznych i statystyk. Celem jest wskazanie kilku najbardziej prawdopodobnych przyczyn źródłowych, które następnie będą przedmiotem dalszych działań weryfikacji i wdrażania rozwiązań.

Diagram Ishikawy w praktyce – szczegółowe przykłady z różnych branż

Teoria jest ważna, ale to praktyczne przykłady najlepiej pokazują moc i elastyczność Diagramu Ishikawy. Przyjrzyjmy się, jak można go zastosować w różnych sektorach, aby rozwiązać konkretne problemy biznesowe.

Przykład w produkcji: "Spadek wydajności linii montażowej"

Problem: Spadek wydajności linii montażowej o 10% w ciągu ostatniego miesiąca.

• Człowiek: Braki w szkoleniach nowych operatorów, zmęczenie pracowników zmianowych, niedostateczna komunikacja między zmianami.

• Maszyna: Częste mikroprzestoje maszyny pakującej, zużyte części w przenośniku taśmowym, brak regularnych przeglądów technicznych.

• Metoda: Niejasna instrukcja stanowiskowa dotycząca kalibracji maszyny X, zbyt długi czas przezbrajania linii przy zmianie produktu.

• Materiał: Zmienna jakość dostarczanych komponentów od nowego dostawcy, uszkodzenia opakowań podczas transportu wewnętrznego.

Przykład w usługach: "Niskie zadowolenie klientów z obsługi w call center"

Problem: Niskie zadowolenie klientów z obsługi w call center, mierzone wskaźnikiem NPS (Net Promoter Score).

• Ludzie (People): Brak empatii w rozmowach konsultantów, niewystarczające szkolenia z rozwiązywania trudnych sytuacji, wysoka rotacja pracowników.

• Procesy (Process): Zbyt długi czas oczekiwania na połączenie z konsultantem, wielokrotne przekierowywanie klienta do różnych działów, brak możliwości samodzielnego rozwiązania prostych spraw przez klienta.

• Systemy (Systems): Powolne działanie oprogramowania CRM utrudniające szybki dostęp do historii klienta, błędy w systemie zgłoszeń, brak integracji z innymi kanałami komunikacji.

• Otoczenie (Surroundings): Hałas na sali obsługi utrudniający rozmowy, niewygodne stanowiska pracy, słabe oświetlenie.

Przykład w e-commerce: "Wysoki wskaźnik porzuconych koszyków"

Problem: Wysoki wskaźnik porzuconych koszyków (ponad 70%) na stronie sklepu internetowego.

• Produkt (Product): Niewystarczające opisy i zdjęcia produktów, brak informacji o dostępności, niejasna polityka zwrotów.

• Cena (Price): Ukryte koszty dostawy pojawiające się dopiero na ostatnim etapie zamówienia, brak atrakcyjnych promocji lub rabatów, ceny wyższe niż u konkurencji.

• Proces (Process): Zbyt skomplikowany i wieloetapowy formularz zamówienia, brak możliwości złożenia zamówienia bez rejestracji, długi czas ładowania strony koszyka.

• System (Maszyna): Błędy techniczne strony na urządzeniach mobilnych, problemy z integracją płatności, wolne działanie serwera w godzinach szczytu.

Nie tylko 6M – poznaj alternatywne modele kategoryzacji

Chociaż model 6M jest niezwykle popularny i skuteczny w wielu sytuacjach, istnieją inne, specjalistyczne modele kategoryzacji, które mogą być bardziej adekwatne w zależności od branży i rodzaju analizowanego problemu. Elastyczność Diagramu Ishikawy polega właśnie na możliwości adaptacji i tworzenia własnych, dopasowanych kategorii.

Model 8P – idealny dla marketingu i usług

Model 8P jest rozszerzeniem klasycznych 4P marketingu i doskonale sprawdza się przy analizie problemów w obszarze marketingu, sprzedaży i usług. Obejmuje on:

1. Product (Produkt): Jakość, cechy, design, marka, opakowanie.
2. Price (Cena): Cennik, rabaty, warunki płatności, percepcja wartości.
3. Place (Dystrybucja): Kanały dystrybucji, lokalizacja, dostępność, logistyka.
4. Promotion (Promocja): Reklama, public relations, sprzedaż osobista, promocja sprzedaży.
5. People (Ludzie): Pracownicy obsługi klienta, ich kompetencje, postawa, szkolenia.
6. Process (Proces): Procedury obsługi klienta, procesy sprzedaży, przepływ informacji.
7. Physical Evidence (Dowody fizyczne): Wygląd salonu, strony internetowej, materiałów marketingowych, opakowania.
8. Performance (Wyniki): Efektywność działań marketingowych, sprzedażowych, satysfakcja klienta.

Ten model pozwala na bardzo szczegółową analizę czynników wpływających na sukces lub porażkę w obszarach związanych z interakcją z klientem i rynkiem.

Model 4S – uproszczone podejście do analizy w sektorze usługowym

Model 4S to kolejna propozycja, często stosowana w analizie procesów usługowych. Jest bardziej zwięzły niż 8P, co może ułatwić pracę w niektórych sytuacjach:

1. Surroundings (Otoczenie): Fizyczne środowisko, w którym świadczona jest usługa (np. wystrój restauracji, układ biura).
2. Suppliers (Dostawcy): Dostawcy materiałów, informacji lub innych usług, które są niezbędne do świadczenia głównej usługi.
3. Systems (Systemy): Procedury, technologie i procesy, które wspierają świadczenie usługi (np. system rezerwacji, oprogramowanie CRM).
4. Skills (Umiejętności): Kompetencje, wiedza i umiejętności personelu świadczącego usługę.

Ten model jest szczególnie użyteczny, gdy chcemy szybko zidentyfikować kluczowe obszary wymagające poprawy w usługach.

Jak stworzyć własne, niestandardowe kategorie dopasowane do Twojego biznesu?

Najważniejsza zasada brzmi: dostosuj narzędzie do swoich potrzeb. Jeśli żaden z gotowych modeli nie wydaje Ci się idealny, nic nie stoi na przeszkodzie, aby stworzyć własne kategorie. Zacznij od burzy mózgów: jakie są główne obszary, które mogą wpływać na Twój problem? Następnie pogrupuj podobne pomysły w logiczne kategorie. Możesz na przykład połączyć istniejące modele lub stworzyć zupełnie nowe, bazując na specyfice Twojej branży. Na przykład, w branży IT można by rozważyć kategorie takie jak: "Kod" (zamiast Materiał), "Infrastruktura" (zamiast Maszyna/Środowisko), "Proces deweloperski" (zamiast Metoda). Kluczem jest, aby kategorie były dla Ciebie i Twojego zespołu intuicyjne i pomagały w systematycznej analizie.

Najczęstsze błędy przy tworzeniu Diagramu Ishikawy i jak ich unikać

Nawet najlepsze narzędzia mogą okazać się nieskuteczne, jeśli są używane w niewłaściwy sposób. Diagram Ishikawy, mimo swojej prostoty, również kryje w sobie pewne pułapki. Świadomość najczęstszych błędów pozwoli Ci ich uniknąć i maksymalnie wykorzystać potencjał tego narzędzia.

Błąd #1: Zbyt ogólne zdefiniowanie problemu w "głowie ryby"

To chyba najpowszechniejszy błąd. Kiedy problem jest sformułowany zbyt szeroko, na przykład "złe wyniki finansowe" lub "problemy z klientami", diagram staje się chaotyczny, a wygenerowane przyczyny są równie ogólne. W efekcie trudno jest wskazać konkretne działania naprawcze. Aby tego uniknąć, zawsze stosuj zasadę SMART przy definiowaniu problemu. Bądź precyzyjny co do tego, co się dzieje, gdzie, kiedy i jak bardzo jest to istotne. Im konkretniejszy problem, tym celniejsza analiza.

Błąd #2: Mylenie objawów z przyczynami

Często zdarza się, że podczas burzy mózgów zespół skupia się na objawach problemu, a nie na jego źródłach. Na przykład, jeśli problemem jest "spadek sprzedaży", objawem może być "mniejsza liczba odwiedzin na stronie". Jednak to nie mniejsza liczba odwiedzin jest przyczyną spadku sprzedaży, lecz czynnik, który do tej mniejszej liczby odwiedzin doprowadził (np. słaba kampania marketingowa). Aby uniknąć tego błędu, stosuj technikę "5 Why" wielokrotnie pytaj "Dlaczego?" dla każdej zidentyfikowanej przyczyny, aż dotrzesz do jej fundamentalnego źródła.

Błąd #3: Tworzenie diagramu w pojedynkę zamiast w zespole

Diagram Ishikawy jest narzędziem, które najlepiej działa w kontekście pracy zespołowej. Tworzenie go w pojedynkę, nawet jeśli jesteś ekspertem w danej dziedzinie, ogranicza perspektywę i może prowadzić do pominięcia ważnych czynników. Różnorodność doświadczeń i punktów widzenia w zespole jest kluczowa dla kompleksowej analizy. Praca w grupie nie tylko generuje więcej pomysłów, ale także zwiększa zaangażowanie wszystkich członków zespołu w późniejsze wdrażanie rozwiązań. Pamiętaj, że siła tkwi w zbiorowej inteligencji.

Przeczytaj również: Karta kontrolna - Jak monitorować i poprawiać jakość procesów?

Błąd #4: Zatrzymanie się na analizie – co zrobić po stworzeniu diagramu?

Stworzenie Diagramu Ishikawy to dopiero połowa sukcesu. Sam diagram nie rozwiązuje problemu. Jest to narzędzie diagnostyczne. Największym błędem jest traktowanie wypełnionego diagramu jako ostatecznego celu. Po jego stworzeniu należy przejść do kolejnych, kluczowych etapów: weryfikacji zidentyfikowanych przyczyn źródłowych (czy faktycznie mają one wpływ na problem?), opracowania planu działań korygujących skierowanych na te przyczyny, wdrożenia tych działań, a następnie monitorowania efektów i procesu. Bez tych kroków analiza pozostaje jedynie ćwiczeniem teoretycznym.
