Tolerancja równoległości to klucz do zrozumienia precyzji w inżynierii. Ten artykuł wyjaśni, czym jest, jak ją oznaczać i mierzyć, a także gdzie jej zastosowanie jest absolutnie niezbędne, dostarczając kompleksowej wiedzy dla każdego, kto pracuje z rysunkiem technicznym i produkcją.
Kluczowe aspekty tolerancji równoległości w inżynierii
- Tolerancja równoległości to geometryczna tolerancja kierunku, ograniczająca odchyłki elementu względem bazy.
- Jest kluczowa dla prawidłowego montażu, funkcjonowania i żywotności komponentów maszyn.
- Oznacza się ją symbolem `//` w ramce tolerancji na rysunku technicznym.
- Pole tolerancji może być ograniczone przez dwie równoległe płaszczyzny, proste lub walec.
- Pomiar odbywa się metodami tradycyjnymi (czujnik zegarowy) lub nowoczesnymi (CMM).
- Norma ISO 1101 definiuje zasady jej stosowania.
Dlaczego precyzyjne określenie równoległości jest fundamentem nowoczesnej inżynierii
W dzisiejszej inżynierii precyzja nie jest luksusem, lecz absolutną koniecznością. Tolerancja równoległości stanowi jeden z filarów tej precyzji. Jej właściwe określenie i utrzymanie jest fundamentem, na którym opiera się niezawodność, funkcjonalność i długowieczność niemal każdego produktu od drobnych elementów elektronicznych po skomplikowane maszyny przemysłowe. Bez rygorystycznego przestrzegania tych zasad, ryzyko wystąpienia błędów produkcyjnych, problemów z montażem i przedwczesnych awarii drastycznie wzrasta. Zapewnienie wysokiej jakości komponentów zaczyna się od zrozumienia i stosowania podstawowych zasad kontroli wymiarowej i geometrycznej, a równoległość jest jedną z nich.
Jak tolerancja równoległości wpływa na montaż i żywotność maszyn
Wpływ tolerancji równoległości na procesy montażowe jest nie do przecenienia. Gdy części nie są idealnie równoległe tam, gdzie wymaga tego konstrukcja, pojawiają się problemy z ich dopasowaniem. Może to prowadzić do powstawania naprężeń, nadmiernego tarcia, wibracji, a w konsekwencji do szybszego zużycia współpracujących elementów. Wyobraźmy sobie na przykład prowadnice liniowe w maszynie CNC jeśli nie będą idealnie równoległe, ruch narzędzia stanie się nierównomierny, co wpłynie na jakość obrabianej powierzchni i może doprowadzić do uszkodzenia prowadnic. Podobnie w silnikach spalinowych, brak odpowiedniej równoległości osi cylindrów może skutkować nierównomiernym naciskiem tłoków na ścianki cylindra, zwiększając zużycie paliwa i oleju, a także skracając żywotność jednostki napędowej.
Rola norm ISO w unifikacji i zapewnieniu jakości na całym świecie
Normy ISO odgrywają nieocenioną rolę w globalnej komunikacji technicznej i zapewnieniu spójnej jakości. Norma ISO 1101, która szczegółowo opisuje zasady stosowania tolerancji geometrycznych, w tym tolerancji kierunku, jest kluczowa dla inżynierów na całym świecie. Dzięki niej konstruktorzy z różnych krajów mogą posługiwać się tym samym językiem rysunku technicznego, a producenci są w stanie wytwarzać części zgodne z międzynarodowymi standardami. Ta unifikacja ułatwia handel, współpracę międzynarodową i pozwala na pewność, że komponenty zaprojektowane w jednym miejscu będą pasować i działać poprawnie w innym. To fundament dla globalnego łańcucha dostaw i produkcji.
Czym dokładnie jest tolerancja równoległości? Definicja bez tajemnic
Tolerancja równoległości, zgodnie z normą ISO 1101, jest jedną z kluczowych tolerancji geometrycznych kierunku. Jej głównym zadaniem jest ograniczenie odchyłek kierunku elementu, który jest poddawany tolerowaniu, względem innego elementu, który służy jako baza odniesienia. W praktyce inżynierskiej, gdzie żaden proces produkcyjny nie jest absolutnie idealny, musimy akceptować pewne niedokładności. Tolerancja równoległości precyzyjnie określa dopuszczalny zakres tych niedokładności, zapewniając, że dwa elementy będą do siebie wystarczająco równoległe, aby spełnić swoje funkcje.
Pole tolerancji: niewidzialna strefa, w której musi zmieścić się Twój element
Koncepcja pola tolerancji jest fundamentalna dla zrozumienia każdej tolerancji geometrycznej. W przypadku równoległości, pole tolerancji to obszar zdefiniowany przez dwie idealnie proste i równoległe płaszczyzny lub dwie idealnie proste i równoległe linie. Odległość między tymi dwiema płaszczyznami lub liniami jest dokładnie równa wartości tolerancji "t", podanej na rysunku technicznym. Cały tolerowany element czy to powierzchnia, czy krawędź musi w całości mieścić się w tej zdefiniowanej strefie. Można to porównać do toru wyścigowego dla samochodu; samochód musi pozostać w obrębie toru, aby wyścig był ważny. Podobnie, element musi pozostać w obrębie pola tolerancji, aby spełnić wymagania jakościowe.
Rola bazy odniesienia (Datum): punkt startowy dla każdej precyzyjnej analizy
Definiowanie tolerancji równoległości jest niemożliwe bez jasno określonej bazy odniesienia, czyli tzw. datumu. Datum to teoretyczny element geometryczny (punkt, linia, płaszczyzna), który jest traktowany jako idealny i służy jako punkt odniesienia dla wszystkich pomiarów i tolerancji. Bez tej bazy, określenie, czy element jest równoległy do czegoś, byłoby bezcelowe. Na rysunku technicznym baza jest zazwyczaj oznaczana dużą literą alfabetu, umieszczoną w specjalnym znaczniku. Prawidłowe wskazanie bazy jest absolutnie kluczowe dla jednoznacznej interpretacji rysunku i wykonania poprawnego pomiaru.
Rodzaje równoległości: od płaszczyzn po osie
Tolerancja równoległości znajduje zastosowanie w różnych relacjach geometrycznych między elementami. Najczęściej spotykamy się z nią w kontekście:
- Płaszczyzna do płaszczyzny: Dotyczy sytuacji, gdy jedna płaszczyzna musi być równoległa do innej, zdefiniowanej jako baza. Jest to częste w przypadku współpracujących powierzchni.
- Prosta (linia) do płaszczyzny: Wymaga, aby dana linia (np. oś elementu) była równoległa do płaszczyzny bazowej.
- Oś do osi: Stosowana, gdy osie dwóch elementów (np. wałków, otworów) muszą być równoległe względem siebie.
- Prosta do prostej: Wymaga, aby jedna linia była równoległa do drugiej linii bazowej.
Każdy z tych przypadków wymaga specyficznego podejścia do oznaczania i pomiaru, ale podstawowa zasada pozostaje ta sama: zapewnienie odpowiedniej orientacji jednego elementu względem drugiego.
Jak czytać i stosować oznaczenia równoległości na rysunku technicznym
Zrozumienie oznaczeń tolerancji geometrycznych na rysunku technicznym jest umiejętnością niezbędną dla każdego inżyniera, technologa czy pracownika kontroli jakości. W przypadku tolerancji równoległości, kluczowe jest zwrócenie uwagi na kilka elementów, które wspólnie tworzą precyzyjną instrukcję dla wykonawcy i kontrolera.
Symbol `//` i ramka tolerancji: przewodnik krok po kroku
Podstawowym elementem identyfikującym tolerancję równoległości jest symbol `//`. Ten symbol jest umieszczany w specjalnej prostokątnej ramce, która zawiera wszystkie niezbędne informacje. Ramka ta jest podzielona na kilka komór:
- Pierwsza komora: Zawiera symbol tolerancji geometrycznej. W tym przypadku będzie to symbol `//`.
- Druga komora: Określa dopuszczalną wartość tolerancji, podaną w milimetrach (np. 0.05 mm). Ta wartość definiuje szerokość pola tolerancji.
- Kolejne komory (jeśli występują): Mogą zawierać oznaczenie bazy odniesienia (np. literę "A") lub inne modyfikatory, jeśli są potrzebne.
Do elementu, który ma być tolerowany, prowadzi linia wskazująca, która kończy się strzałką skierowaną na ten element lub jego wymiar. Ramka tolerancji może być umieszczona w pobliżu wymiaru lub w specjalnym polu tolerancji.
Prawidłowe wskazywanie bazy odniesienia – klucz do jednoznacznej interpretacji
Jak już wspomniałem, baza odniesienia jest absolutnie kluczowa. Na rysunku technicznym musi być ona wskazana w sposób niebudzący wątpliwości. Najczęściej stosuje się oznaczenie literowe (A, B, C...), które jest umieszczone w kwadratowej ramce i połączone linią z elementem bazowym. Jeśli baza jest płaszczyzną, strzałka linii wskazującej powinna być skierowana na zewnątrz powierzchni bazowej. Jeśli bazą jest linia lub oś, strzałka powinna być skierowana na linię lub środek otworu. Brak jasnego oznaczenia bazy lub wskazanie jej na nieodpowiednim elemencie prowadzi do chaosu i uniemożliwia prawidłowe wykonanie lub kontrolę części.

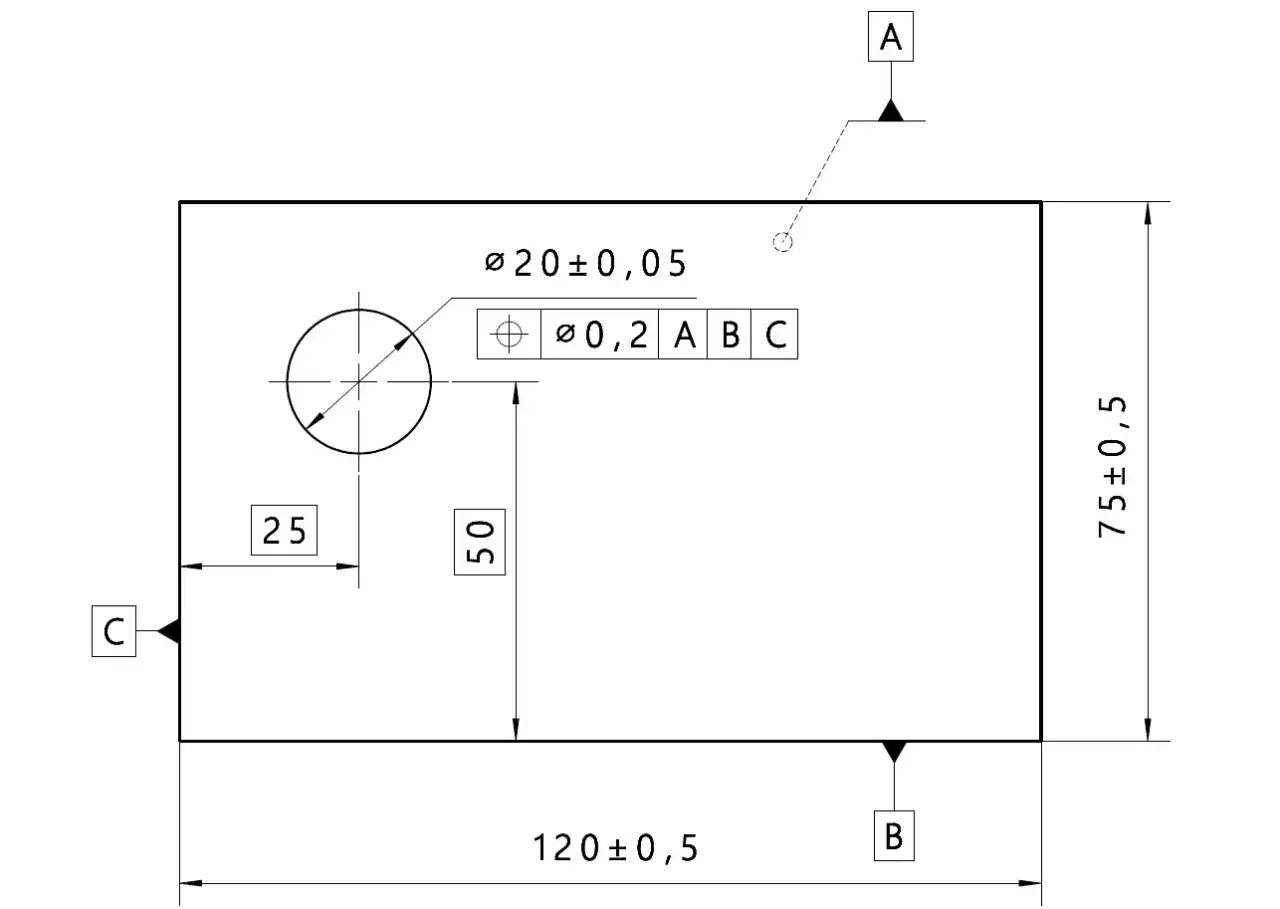

Analiza praktycznych przykładów z dokumentacji technicznej
Przyjrzyjmy się kilku hipotetycznym przykładom, aby lepiej zrozumieć praktyczne zastosowanie:
- Przykład 1: Na rysunku widzimy element z oznaczeniem ramki tolerancji zawierającej `// 0.02 A`. Oznacza to, że powierzchnia wskazana przez linię musi być równoległa do płaszczyzny bazowej oznaczonej literą "A" z dokładnością do 0.02 mm.
- Przykład 2: Mamy element z oznaczeniem `// 0.05 B`. Tutaj tolerancja równoległości wynosi 0.05 mm, a bazą jest element oznaczony literą "B".
- Przykład 3: Widzimy oś otworu z oznaczeniem `// 0.01 C`. Oznacza to, że oś tego otworu musi być równoległa do elementu bazowego "C" z dokładnością 0.01 mm.
Każde z tych oznaczeń narzuca konkretne wymagania produkcyjne i kontrolne, które muszą być spełnione.
Metody weryfikacji: jak skutecznie zmierzyć tolerancję równoległości
Po tym, jak już wiemy, jak tolerancja równoległości jest oznaczana, kluczowe staje się pytanie: jak ją zmierzyć? Istnieje kilka metod, od tradycyjnych, warsztatowych, po zaawansowane techniki wykorzystujące nowoczesne urządzenia pomiarowe. Wybór metody zależy od wymaganej dokładności, złożoności elementu i dostępnego sprzętu.
Tradycyjne metody warsztatowe: płyta traserska i czujnik zegarowy
Klasyczna metoda pomiaru równoległości płaszczyzny względem płaszczyzny bazowej opiera się na wykorzystaniu precyzyjnej płyty pomiarowej (często nazywanej płytą traserską) oraz czujnika zegarowego. Płyta pomiarowa stanowi idealnie płaską powierzchnię, która może być traktowana jako baza odniesienia. Detal, który ma być zmierzony, ustawia się na tej płycie. Następnie czujnik zegarowy, zamocowany na statywie lub specjalnym uchwycie, jest przesuwanym po tolerowanej powierzchni elementu. Kluczowe jest, aby czujnik był ustawiony prostopadle do powierzchni pomiarowej płyty. Różnica między maksymalnym a minimalnym wskazaniem czujnika zegarowego podczas przesuwania go po całej powierzchni elementu jest bezpośrednią miarą jego odchyłki od płaskości i równoległości względem płyty.
Nowoczesne pomiary: rola współrzędnościowych maszyn pomiarowych (CMM)
Współrzędnościowe maszyny pomiarowe (CMM Coordinate Measuring Machines) zrewolucjonizowały pomiary precyzyjne. Są one w stanie mierzyć geometrię praktycznie dowolnego elementu z bardzo wysoką dokładnością. W przypadku tolerancji równoległości, CMM działa poprzez dotykanie powierzchni elementu specjalną sondą pomiarową w wielu punktach. Maszyna rejestruje współrzędne tych punktów w przestrzeni trójwymiarowej. Następnie, za pomocą zaawansowanego oprogramowania, oblicza ona idealną płaszczyznę lub linię, która najlepiej pasuje do zmierzonych punktów, a także określa odchyłkę od zdefiniowanej bazy. Zalety CMM to przede wszystkim szybkość, powtarzalność pomiarów i możliwość analizy skomplikowanych geometrii, które byłyby trudne lub niemożliwe do zmierzenia metodami tradycyjnymi.
Jak poprawnie interpretować wyniki pomiarów
Niezależnie od zastosowanej metody pomiarowej, kluczowe jest prawidłowe zinterpretowanie uzyskanych wyników. Po wykonaniu pomiaru otrzymujemy wartość, która reprezentuje faktyczną odchyłkę badanego elementu od jego idealnej formy lub orientacji względem bazy. Tę zmierzoną wartość należy porównać z wartością tolerancji podaną na rysunku technicznym. Jeśli zmierzona odchyłka jest mniejsza lub równa dopuszczalnej wartości tolerancji, element spełnia wymagania. Jeśli jest większa, element jest wadliwy i nie nadaje się do dalszego użytku lub wymaga poprawy.
Równoległość w praktyce: gdzie jej zachowanie jest absolutnie krytyczne
Istnieje wiele zastosowań w inżynierii, gdzie utrzymanie precyzyjnej równoległości jest nie tylko pożądane, ale wręcz absolutnie krytyczne dla prawidłowego działania i bezpieczeństwa urządzenia. Zaniedbanie tego aspektu może prowadzić do poważnych konsekwencji.
Prowadnice liniowe i stoły maszynowe: gwarancja precyzyjnego ruchu
Wszelkiego rodzaju prowadnice liniowe, czy to toczne, czy ślizgowe, oraz stoły maszynowe, które poruszają się po tych prowadnicach, wymagają zachowania idealnej równoległości. Prowadnice te decydują o precyzji ruchu narzędzia lub obrabianego przedmiotu w maszynach CNC, drukarkach 3D czy urządzeniach pomiarowych. Jeśli prowadnice nie są równoległe, ruch staje się "krzywy", co uniemożliwia uzyskanie wymaganej dokładności pozycjonowania i obróbki. Dodatkowo, brak równoległości powoduje nierównomierne obciążenie elementów tocznych lub ślizgowych, co drastycznie skraca ich żywotność.
Bloki silników: równoległość osi cylindrów a wydajność jednostki
W silnikach spalinowych, równoległość osi cylindrów względem osi wału korbowego jest niezwykle ważna. Tłoki poruszające się w cylindrach muszą mieć zapewniony płynny i prostoliniowy ruch. Jeśli osie cylindrów nie są idealnie równoległe, tłoki mogą ocierać o ścianki cylindra pod kątem, co prowadzi do zwiększonego zużycia paliwa i oleju, nierównomiernego rozkładu temperatury, a także szybszego zużycia pierścieni tłokowych i samych cylindrów. W skrajnych przypadkach może to nawet doprowadzić do zatarcia silnika. Dlatego precyzyjne wykonanie bloku silnika z zachowaniem tej tolerancji jest kluczowe dla jego wydajności i trwałości.
Połączenia kołnierzowe: zapewnienie szczelności i równomiernego docisku
W połączeniach kołnierzowych, na przykład w instalacjach rurowych czy budowie maszyn, powierzchnie styku kołnierzy muszą być idealnie płaskie i równoległe. Jest to niezbędne do zapewnienia szczelności połączenia, zwłaszcza przy stosowaniu uszczelek. Jeśli powierzchnie kołnierzy nie są równoległe, uszczelka nie będzie przylegać równomiernie, co może prowadzić do wycieków medium roboczego (np. cieczy, gazu). Dodatkowo, nierównomierny docisk może powodować koncentrację naprężeń w jednym punkcie, co z kolei może prowadzić do pęknięcia kołnierza lub uszkodzenia uszczelki.
Najczęstsze błędy i pułapki przy definiowaniu i kontroli równoległości
Nawet przy najlepszych chęciach, w procesie definiowania i kontroli tolerancji równoległości można popełnić błędy, które prowadzą do produkcji wadliwych części lub niepotrzebnych kosztów. Świadomość tych pułapek pozwala ich unikać.
Błędny wybór bazy odniesienia i jego konsekwencje
Jednym z najczęstszych błędów jest niewłaściwy wybór bazy odniesienia. Baza powinna być elementem, który naturalnie określa położenie i orientację tolerowanego elementu w kontekście jego funkcji. Na przykład, jeśli chcemy zapewnić równoległość dwóch powierzchni, które mają współpracować, obie powinny być tolerowane względem tej samej bazy, która jest związana z ich funkcją. Użycie bazy, która nie jest powiązana z funkcją elementu, może prowadzić do sytuacji, w której element spełnia wymagania rysunkowe, ale nie działa poprawnie w zespole. Może to skutkować problemami montażowymi lub awariami.
Zbyt duża lub zbyt mała wartość tolerancji: jak znaleźć złoty środek
Kolejnym wyzwaniem jest dobór odpowiedniej wartości tolerancji. Zbyt luźna tolerancja (zbyt duża wartość) może prowadzić do problemów funkcjonalnych części mogą nie pasować do siebie, mogą występować nadmierne luzy, co obniża precyzję działania i żywotność. Z drugiej strony, zbyt ciasna tolerancja (zbyt mała wartość) może znacząco zwiększyć koszty produkcji. Wymaga ona użycia droższych narzędzi, bardziej precyzyjnych maszyn i bardziej rygorystycznej kontroli, co może być nieuzasadnione z punktu widzenia funkcjonalności części. Optymalny dobór wartości tolerancji wymaga analizy funkcjonalnej, uwzględniającej warunki pracy, wymagania dotyczące precyzji i koszty produkcji.
Wpływ odchyłki płaskości bazy na wynik pomiaru równoległości
Należy pamiętać, że dokładność pomiaru równoległości jest ściśle związana z jakością bazy odniesienia. Jeśli baza, na której opieramy pomiar, sama w sobie ma znaczące odchyłki od płaskości lub prostoliniowości, wpłynie to bezpośrednio na wynik pomiaru równoległości. Na przykład, jeśli mierzymy równoległość powierzchni do płyty pomiarowej, która nie jest idealnie płaska, zmierzona wartość odchyłki będzie sumą rzeczywistej odchyłki równoległości oraz odchyłki płaskości samej płyty. Dlatego kluczowe jest, aby baza odniesienia była sama w sobie wystarczająco precyzyjna i spełniała wymagania określone dla jej własnej geometrii.
Równoległość a inne tolerancje geometryczne: kiedy i którą stosować
Tolerancja równoległości jest częścią szerszego systemu tolerancji geometrycznych. Zrozumienie jej relacji z innymi tolerancjami, takimi jak płaskość czy prostopadłość, pozwala na prawidłowy dobór narzędzi kontroli wymiarowej i geometrycznej do konkretnych wymagań konstrukcyjnych.
Równoległość vs. Płaskość: jaka jest fundamentalna różnica
Podstawowa różnica między tolerancją równoległości a tolerancją płaskości polega na tym, czego dotyczą. Płaskość odnosi się do odchyłki kształtu pojedynczej, płaskiej powierzchni od idealnej płaszczyzny. Oznacza to, że sprawdzamy, czy cała powierzchnia elementu mieści się w dwóch równoległych płaszczyznach, które są od siebie oddalone o wartość tolerancji płaskości. Z kolei równoległość dotyczy orientacji jednego elementu względem drugiego (bazy). Określa, czy element jest równoległy do elementu bazowego, a nie tylko czy jego własna powierzchnia jest płaska.
Równoległość vs. Prostopadłość: porównanie tolerancji kierunku
Zarówno równoległość, jak i prostopadłość są przykładami tolerancji kierunku, które określają orientację elementów. Równoległość wymaga, aby oś lub płaszczyzna elementu była równoległa do bazy. Prostopadłość natomiast wymaga, aby oś lub płaszczyzna elementu była pod kątem 90 stopni (prostopadle) do bazy. Wybór między tymi dwoma tolerancjami zależy od wymagań funkcjonalnych konstrukcji. Na przykład, w przypadku prowadnic, kluczowa jest równoległość, podczas gdy w przypadku montażu elementów na płaszczyźnie bazowej, często wymagana jest prostopadłość.
Przeczytaj również: Specjalista ds. jakości - czy to praca dla Ciebie? Obowiązki i kariera
Czy tolerancja równoległości ogranicza inne odchyłki kształtu
Tolerancja równoległości, podobnie jak inne tolerancje geometryczne, może pośrednio wpływać na inne odchyłki kształtu, ale nie jest ich bezpośrednim ograniczeniem. Na przykład, jeśli element musi być równoległy do bazy z bardzo małą tolerancją, to naturalnie jego powierzchnia musi być również w miarę płaska. Jednakże, jeśli chcemy ściśle kontrolować płaskość, powinniśmy zastosować osobną tolerancję płaskości. Warto pamiętać o hierarchii tolerancji często tolerancje kierunku (jak równoległość) są stosowane w połączeniu z tolerancjami kształtu (jak płaskość czy prostoliniowość), aby zapewnić pełną kontrolę nad geometrią elementu.
