Mikrometr, często nazywany również mikromierzem, to narzędzie, które dla wielu osób może wydawać się skomplikowane, ale jego budowa jest kluczem do osiągania niezwykłej precyzji w pomiarach. Zrozumienie, jak poszczególne elementy współpracują ze sobą, jest absolutnie fundamentalne, jeśli chcemy uzyskać wyniki, na których możemy polegać. Bez tej wiedzy, nawet najlepszy mikrometr może stać się źródłem frustracji i błędów. To właśnie dogłębna znajomość konstrukcji pozwala nam w pełni wykorzystać potencjał tego precyzyjnego przyrządu i uniknąć pułapek, które czyhają na nieświadomego użytkownika.
Dlaczego zrozumienie budowy mikrometru to fundament precyzyjnych pomiarów?
Zrozumienie budowy mikrometru to nie tylko kwestia wiedzy teoretycznej, ale przede wszystkim praktyczna umiejętność, która bezpośrednio przekłada się na jakość i wiarygodność wykonywanych pomiarów. Kiedy wiemy, jak działa każdy element od sztywnego kabłąka po precyzyjne sprzęgiełko jesteśmy w stanie świadomie posługiwać się narzędziem, minimalizując ryzyko błędów. To właśnie ta świadomość pozwala nam docenić inżynierski kunszt stojący za tym pozornie prostym przyrządem i wykorzystać jego pełen potencjał do uzyskania dokładnych, powtarzalnych wyników, które są niezbędne w wielu dziedzinach techniki i rzemiosła.
Od śruby do wyniku: Jak konstrukcja narzędzia wpływa na dokładność do 0,01 mm
Precyzja mikrometru, sięgająca zazwyczaj 0,01 mm, nie jest dziełem przypadku. Wynika ona bezpośrednio z jego unikalnej konstrukcji, a przede wszystkim z zastosowania mechanizmu śruby mikrometrycznej. Ten genialny w swojej prostocie mechanizm przekształca ruch obrotowy bębna w bardzo precyzyjny ruch liniowy wrzeciona. Kluczowe są tutaj dwie wartości: skok gwintu śruby, który najczęściej wynosi 0,5 mm, oraz podziałka na bębnie, zazwyczaj podzielona na 50 równych działek. Jeden pełny obrót bębna przesuwa wrzeciono o 0,5 mm. Ponieważ bęben ma 50 działek, obrócenie go o jedną działkę powoduje przesunięcie wrzeciona o zaledwie 0,01 mm (0,5 mm / 50). To właśnie ta drobna, kontrolowana zmiana położenia wrzeciona pozwala na pomiar z taką dokładnością.
Mikrometr a suwmiarka – dlaczego inna budowa daje większą precyzję?
Porównując mikrometr z suwmiarką, od razu rzuca się w oczy fundamentalna różnica w ich budowie i zasadzie działania, która determinuje ich precyzję. Suwmiarka, opierając się na mechanizmie przesuwanego suwaka z noniuszem lub odczytem cyfrowym, jest bardziej podatna na luzy w prowadnicach i niedokładności odczytu skali. Mikrometr natomiast wykorzystuje mechanizm śruby mikrometrycznej. Jego konstrukcja, w tym solidny kabłąk i precyzyjnie wykonany gwint, minimalizuje luzy. Co więcej, zastosowanie sprzęgiełka zapewnia stałą, powtarzalną siłę docisku, eliminując zmienność wynikającą z siły nacisku operatora. To właśnie te cechy brak luzów i kontrolowany docisk sprawiają, że mikrometr naturalnie oferuje wyższą precyzję pomiaru niż typowa suwmiarka.

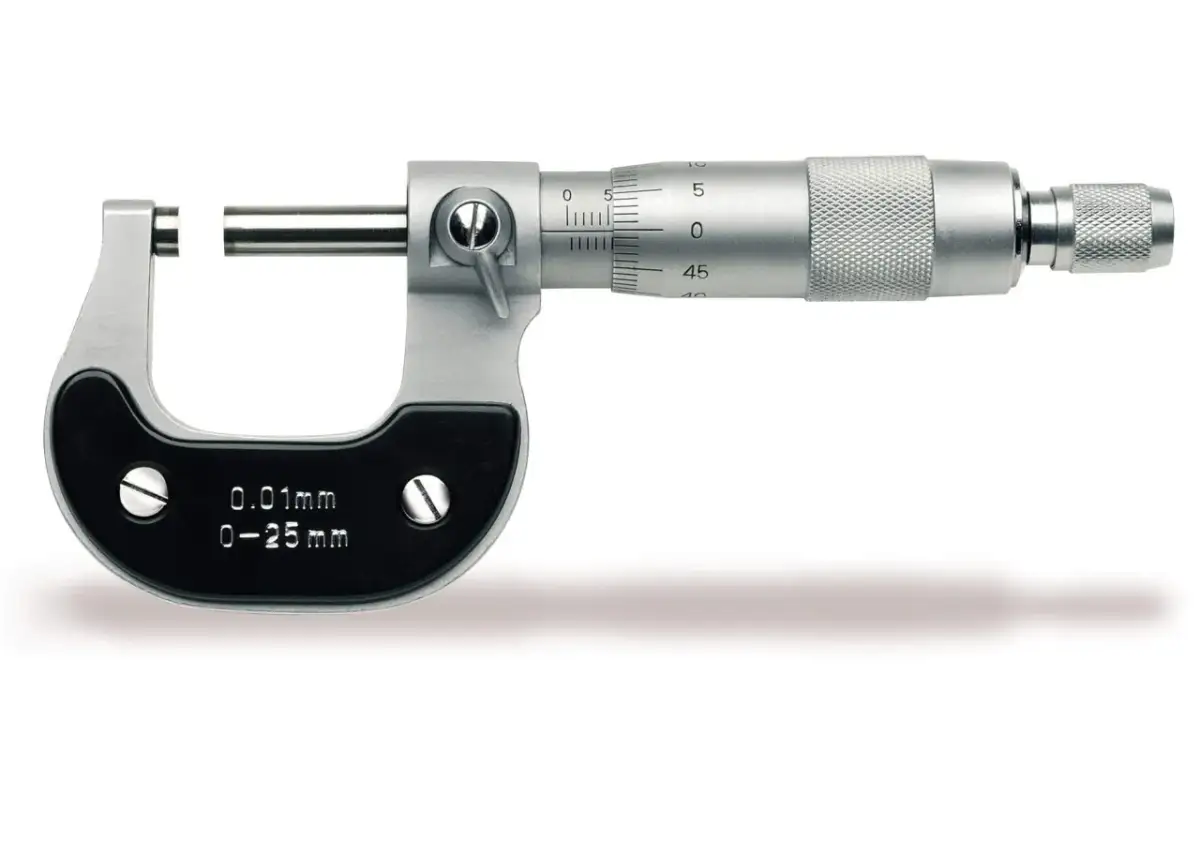

Anatomia mikrometru: Poznaj każdy element i jego rolę
Każdy mikrometr, niezależnie od tego, czy jest to narzędzie do precyzyjnych prac warsztatowych, czy element skomplikowanej aparatury badawczej, składa się z szeregu precyzyjnie zaprojektowanych elementów. Zrozumienie funkcji każdego z nich jest kluczem do prawidłowego użytkowania i interpretacji wyników. Przyjrzyjmy się bliżej tym kluczowym komponentom, które wspólnie tworzą to niezwykłe narzędzie pomiarowe.
Kabłąk – sztywna rama i strażnik stabilności pomiaru
Kabłąk to nic innego jak sztywny korpus mikrometru, który stanowi jego podstawę konstrukcyjną. Jego głównym zadaniem jest utrzymanie stałej odległości pomiędzy nieruchomym kowadełkiem a ruchomym mechanizmem pomiarowym. Dzięki swojej solidności i odpowiedniemu kształtowi, kabłąk zapewnia stabilność całego narzędzia podczas pomiaru. Często można zauważyć, że jest on wyposażony w specjalne okładziny termoizolacyjne. Ich obecność nie jest przypadkowa mają one za zadanie minimalizować wpływ ciepła generowanego przez dłoń operatora na metalowe elementy mikrometru, co mogłoby prowadzić do niepożądanych rozszerzeń cieplnych i tym samym błędów pomiarowych.
Kowadełko i wrzeciono – nieruchome i ruchome serce układu pomiarowego
Centralnym punktem każdego pomiaru dokonywanego mikrometrem są jego powierzchnie pomiarowe: kowadełko i wrzeciono. Kowadełko, zazwyczaj wykonane z hartowanej stali, stanowi nieruchomą, precyzyjnie wykończoną powierzchnię odniesienia. To właśnie do niego przesuwa się drugie element pomiarowy wrzeciono. Wrzeciono jest ruchomą częścią, która jest integralnie połączona ze śrubą mikrometryczną. Poprzez obracanie bębna, operator przesuwa wrzeciono w kierunku kowadełka, aż do momentu, gdy oba elementy zetkną się z mierzoną powierzchnią. Ich precyzyjne dopasowanie i współpraca są absolutnie kluczowe dla dokładności całego pomiaru.
Tuleja i bęben – duet, dzięki któremu odczytasz wynik z aptekarską precyzją
Tuleja i bęben to elementy, które bezpośrednio odpowiadają za odczytanie wyniku pomiaru. Tuleja, będąca częścią nieruchomą, posiada naniesioną podziałkę główną. Zazwyczaj są to kreski oznaczające pełne milimetry oraz kreski pośrednie, wskazujące połówki milimetrów (np. 1 mm, 1,5 mm, 2 mm, 2,5 mm). Bęben natomiast jest elementem obrotowym, połączonym ze wrzecionem. Na jego obwodzie znajduje się precyzyjna podziałka, najczęściej składająca się z 50 działek. Każda z tych działek reprezentuje setną część milimetra. Współpraca tych dwóch podziałek liniowej na tulei i obrotowej na bębnie pozwala na odczytanie wymiaru z dokładnością do 0,01 mm.
Sprzęgiełko (grzechotka) – sekret powtarzalnej siły docisku i ochrony gwintu
Sprzęgiełko, często nazywane potocznie grzechotką, jest jednym z najbardziej niedocenianych, a zarazem kluczowych elementów mikrometru. Jego zadaniem jest zapewnienie stałej, powtarzalnej siły docisku wrzeciona do mierzonego przedmiotu. Kiedy podczas dokręcania bębna osiągniemy odpowiednią siłę nacisku, sprzęgiełko zaczyna się ślizgać, wydając charakterystyczny, przerywany dźwięk. To sygnał dla operatora, że docisk jest właściwy. Stosowanie sprzęgiełka jest niezwykle ważne, ponieważ zapobiega ono zbyt mocnemu dociśnięciu, które mogłoby zniekształcić mierzony przedmiot lub uszkodzić delikatny gwint śruby mikrometrycznej. Ponadto, zapewnia powtarzalność pomiaru, niezależnie od siły, z jaką operator obraca bęben.
Zacisk (hamulec) – jak unieruchomić pomiar, by bezbłędnie go odczytać?
Zacisk, znany również jako hamulec, to mechanizm, który pozwala na zablokowanie wrzeciona w ustalonej pozycji. Po dokonaniu pomiaru i dopasowaniu wrzeciona do mierzonego obiektu, operator może aktywować zacisk. Po jego uruchomieniu, wrzeciono przestaje się poruszać, nawet jeśli bęben zostanie przypadkowo obrócony. Jest to niezwykle przydatna funkcja, która umożliwia bezbłędne odczytanie wyniku pomiaru. Bez możliwości zablokowania pozycji, precyzyjne odczytanie wartości z podziałek byłoby trudne, zwłaszcza w mniej stabilnych warunkach lub gdy operator musi przenieść mikrometr, aby odczytać wynik.
Jak to działa? Magia śruby mikrometrycznej w praktyce
Mechanizm działania mikrometru jest fascynującym przykładem tego, jak proste zasady fizyki mogą prowadzić do niezwykłej precyzji. Cała magia tkwi w śrubie mikrometrycznej, która stanowi serce tego narzędzia. Zrozumienie, jak ruch obrotowy zamienia się w ruch liniowy i jak podziałki na tulei i bębnie współpracują ze sobą, jest kluczem do prawidłowego odczytu i interpretacji wyników.
Skok gwintu 0,5 mm: Jak ruch obrotowy zamienia się w liniowy?
Podstawą działania mikrometru jest śruba mikrometryczna. Wyobraźmy sobie, że mamy śrubę z gwintem o skoku 0,5 mm. Oznacza to, że po jednym pełnym obrocie tej śruby, przesuwa się ona liniowo o właśnie 0,5 mm. W mikrometrze to właśnie śruba jest połączona z wrzecionem, a jej obrót jest realizowany poprzez obracanie bębna. Zatem każdy pełny obrót bębna powoduje przesunięcie wrzeciona o 0,5 mm. Ta prosta zależność jest fundamentem, na którym budowana jest cała precyzja pomiaru. To właśnie dzięki tej transformacji ruchu, drobne obroty bębnem przekładają się na bardzo małe, kontrolowane przesunięcia powierzchni pomiarowej.
Podziałka na tulei i bębnie: Krok po kroku do odczytania pełnego wyniku
Odczytanie wyniku z mikrometru może wydawać się skomplikowane, ale stosując się do kilku prostych kroków, można to zrobić z łatwością:
- Odczyt milimetrów pełnych: Najpierw spójrz na podziałkę na tulei, czyli na nieruchomej części z długimi kreskami. Odczytaj liczbę pełnych milimetrów, która znajduje się przed krawędzią bębna.
- Odczyt połówek milimetrów: Następnie sprawdź, czy poniżej głównej linii na tulei widoczna jest dodatkowa kreska oznaczająca połówkę milimetra (0,5 mm). Jeśli tak, dodaj 0,5 mm do odczytu z poprzedniego kroku.
- Odczyt setnych części milimetra: Teraz skup się na bębnie. Znajdź na jego podziałce tę kreskę, która idealnie pokrywa się z główną linią na tulei. Wartość tej kreski na bębnie (np. 15, 23, 48) oznacza setne części milimetra.
- Sumowanie wyników: Na koniec zsumuj wszystkie odczytane wartości: pełne milimetry, ewentualną połówkę milimetra oraz odczyt z bębna. Otrzymasz w ten sposób ostateczny wynik pomiaru z dokładnością do 0,01 mm.
Jak budowa mikrometru wpływa na jego prawidłową obsługę?
Prawidłowa obsługa mikrometru jest nierozerwalnie związana ze zrozumieniem jego budowy. Kiedy wiemy, jak działa każdy element i jakie są jego funkcje, jesteśmy w stanie unikać typowych błędów, które mogą prowadzić do nieprawidłowych odczytów, a nawet uszkodzenia narzędzia. Świadomość konstrukcji mikrometru pozwala nam na świadome podejście do procesu pomiarowego, co przekłada się na jego długowieczność i niezawodność.
Rola okładzin termoizolacyjnych – dlaczego nie wolno ich ignorować?
Okładziny termoizolacyjne, często widoczne na kabłąku mikrometru, odgrywają niebagatelną rolę w zapewnieniu dokładności pomiaru. Metal, z którego wykonany jest mikrometr, rozszerza się pod wpływem ciepła. Ciepło pochodzące z naszej dłoni, podczas trzymania narzędzia, może spowodować nieznaczne, lecz istotne dla precyzyjnego pomiaru, rozszerzenie elementów mikrometru. Okładziny te, wykonane z materiału o niskiej przewodności cieplnej, działają jak izolator, minimalizując transfer ciepła z dłoni do metalowych części. Dlatego zawsze należy trzymać mikrometr właśnie za te okładziny, aby uniknąć wprowadzania błędów termicznych do pomiaru.
Dlaczego zawsze należy używać sprzęgiełka, a nie kręcić bębnem do oporu?
Używanie sprzęgiełka jest absolutnie kluczowe dla prawidłowego pomiaru i ochrony narzędzia. Kręcenie bębnem do oporu, bez zwracania uwagi na sygnał ze sprzęgiełka, prowadzi do zbyt mocnego docisku. Taki nadmierny nacisk może nie tylko zafałszować wynik pomiaru, ale przede wszystkim może spowodować trwałe uszkodzenie delikatnego gwintu śruby mikrometrycznej. W skrajnych przypadkach może dojść nawet do odkształcenia mierzonego przedmiotu. Sprzęgiełko jest wbudowanym mechanizmem kontrolującym siłę docisku, który gwarantuje powtarzalność i zapobiega uszkodzeniom. Ignorowanie go jest prostą drogą do błędnych wyników i kosztownych napraw.
Prawidłowe zerowanie przyrządu – co budowa mówi nam o kalibracji?
Prawidłowe zerowanie mikrometru jest podstawą do uzyskania wiarygodnych wyników. Proces ten polega na upewnieniu się, że przy zerowym odczycie (gdy powierzchnie pomiarowe stykają się), podziałka na bębnie wskazuje zero, a zero na bębnie pokrywa się z główną linią na tulei. Budowa mikrometru często przewiduje mechanizmy umożliwiające regulację, na przykład poprzez możliwość obracania tulei z podziałką lub dokręcania bębna. Dzięki tym elementom konstrukcyjnym, możliwe jest precyzyjne ustawienie przyrządu i utrzymanie jego kalibracji. Regularne zerowanie i ewentualna regulacja są niezbędne, aby mikrometr zawsze wskazywał prawidłowe wartości.
Czy wszystkie mikrometry są zbudowane tak samo? Krótki przegląd konstrukcji
Chociaż podstawowa zasada działania mikrometru oparta na śrubie mikrometrycznej pozostaje niezmienna, konstrukcja tych narzędzi może się znacząco różnić w zależności od ich przeznaczenia. Różnice te są podyktowane specyfiką mierzenia różnych wymiarów i w różnych miejscach. Przyjrzyjmy się kilku przykładom, jak budowa jest dostosowywana do konkretnych zadań.Mikrometr zewnętrzny vs wewnętrzny – kluczowe różnice w budowie szczęk
Najbardziej podstawowy typ mikrometru, który opisaliśmy w tym artykule, to mikrometr zewnętrzny. Charakteryzuje się on kabłąkiem, kowadełkiem i wrzecionem, które umożliwiają pomiar wymiarów zewnętrznych obiektów. Mikrometr wewnętrzny ma jednak zupełnie inną konstrukcję. Zamiast kabłąka i kowadełka, posiada on specjalne szczęki pomiarowe, które są wprowadzane do wnętrza otworu. Te szczęki, poruszając się względem siebie dzięki mechanizmowi śrubowemu, pozwalają na precyzyjne zmierzenie średnicy wewnętrznej, rowka czy szczeliny. Różnica w budowie powierzchni pomiarowych jest kluczowa dla ich zastosowania.
Głębokościomierz mikrometryczny – jak zmiana konstrukcji pozwala mierzyć zagłębienia?
Głębokościomierz mikrometryczny to kolejne narzędzie, które wykorzystuje precyzję śruby mikrometrycznej, ale jego budowa jest znacząco odmienna od standardowego mikrometru zewnętrznego. Zazwyczaj nie posiada on kabłąka. Jego konstrukcja opiera się na podstawie, która spoczywa na powierzchni mierzonego obiektu, oraz na wystającym wrzecionie, które wsuwa się w mierzone zagłębienie. Wrzeciono to jest połączone z mechanizmem bębna i tulei, tak jak w zwykłym mikrometrze. Ta specyficzna budowa pozwala na bardzo dokładne mierzenie głębokości otworów, rowków, stopni czy innych elementów, gdzie tradycyjny mikrometr byłby bezużyteczny.
Najczęstsze błędy wynikające z nieznajomości budowy przyrządu
Nawet najbardziej precyzyjne narzędzie może stać się źródłem błędnych wyników, jeśli operator nie rozumie jego budowy i zasad działania. Wiele typowych błędów popełnianych podczas posługiwania się mikrometrem wynika właśnie z braku pełnej świadomości, jak poszczególne elementy współpracują i jakie są ich ograniczenia. Poznanie tych błędów jest pierwszym krokiem do ich unikania.
Błędny odczyt z podziałki – jak mylenie kresek 0,5 mm i 1,0 mm fałszuje wynik?
Jednym z najczęstszych błędów, szczególnie wśród początkujących użytkowników, jest nieprawidłowy odczyt z podziałki na tulei. Problem pojawia się, gdy operator nie zwraca uwagi na kreski oznaczające połówki milimetrów (0,5 mm) lub myli je z pełnymi milimetrami. Na przykład, jeśli krawędź bębna znajduje się między kreską 1 mm a 1,5 mm na tulei, a operator odczyta tylko 1 mm, ignorując obecność kreski 0,5 mm, wynik będzie zafałszowany o pół milimetra. Podobnie, jeśli operator nieprawidłowo zinterpretuje podziałkę na bębnie, wynik może być błędny o całe setne części milimetra. Dokładne zrozumienie układu i znaczenia każdej kreski jest kluczowe.
Przeczytaj również: Procedury ISO - Przykłady. Czy Twoje są "żywe"? Sprawdź!
Zbyt mocny docisk: Jak ignorowanie sprzęgiełka niszczy mechanizm i obiekt mierzony
Kolejnym powszechnym błędem, wynikającym często z pośpiechu lub braku zrozumienia roli sprzęgiełka, jest zbyt mocny docisk. Kiedy operator kręci bębnem do oporu, nie pozwalając sprzęgiełku zadziałać, wywiera nadmierną siłę na mierzony przedmiot i na gwint śruby mikrometrycznej. Taki nadmierny nacisk może nie tylko spowodować zniekształcenie delikatnego obiektu pomiarowego, ale przede wszystkim prowadzi do trwałego uszkodzenia gwintu śruby. Uszkodzony gwint oznacza utratę precyzji i zazwyczaj konieczność kosztownej naprawy lub wymiany całego narzędzia. Pamiętajmy, że sprzęgiełko jest naszym sprzymierzeńcem w uzyskiwaniu powtarzalnych i bezpiecznych pomiarów.
