Gdy reklamacje, przestoje albo błędy jakościowe mają kilka nakładających się przyczyn, sama lista problemów szybko przestaje wystarczać. Diagram relacji pomaga zobaczyć, które czynniki wzajemnie na siebie wpływają, gdzie powstają zależności i od czego najlepiej zacząć działania korygujące. Pokażę, jak go rozumieć, przygotować i wykorzystać w analizie danych produkcyjnych, a także czym różni się od diagramu Ishikawy, diagramu korelacji i schematu bazy danych.
Najważniejsze informacje o analizie zależności
- Cel: wskazanie przyczyn, które wpływają na wiele innych czynników i mogą być źródłem problemu.
- Zastosowanie: reklamacje, opóźnienia, przestoje, odpady, błędy procesu i problemy logistyczne.
- Podstawa: opinie zespołu, obserwacje procesu oraz dane potwierdzające występowanie zależności.
- Najważniejsza zasada: strzałka powinna oznaczać konkretny kierunek wpływu, a nie samo podobieństwo tematów.
- Efekt: łatwiejsze ustalenie priorytetów i wybór działań o największym wpływie na wynik.
Czym jest diagram relacji i kiedy naprawdę pomaga
To wizualna mapa powiązań między problemem, jego przyczynami i czynnikami pośrednimi. Poszczególne elementy zapisuje się w polach lub węzłach, a następnie łączy strzałkami pokazującymi, co na co oddziałuje. W odróżnieniu od zwykłej listy przyczyn schemat pokazuje nie tylko obecność czynników, ale również ich wzajemną dynamikę.

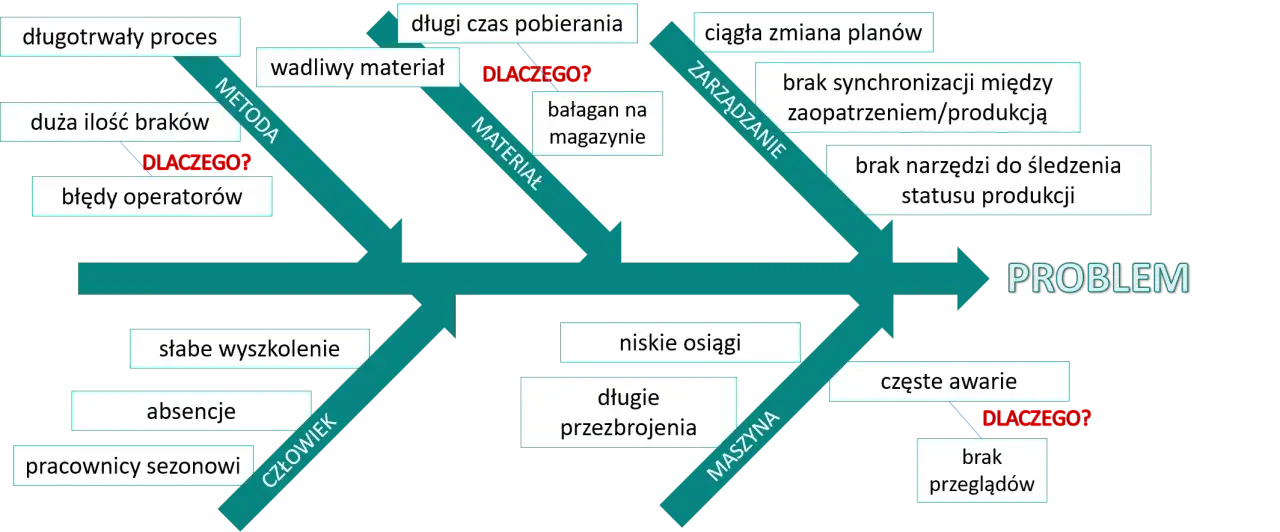

W praktyce narzędzie najlepiej sprawdza się wtedy, gdy problem nie ma jednej oczywistej przyczyny. Przykładem może być spadek wydajności linii, na który wpływają jednocześnie częste przezbrojenia, braki materiałowe, niejasne instrukcje i opóźnione usuwanie awarii. Każdy z tych elementów może oddziaływać na pozostałe, dlatego liniowe szukanie jednej przyczyny bywa mylące.
Z mojego doświadczenia wynika, że zespoły często zaczynają analizę od czynnika najbardziej widocznego, na przykład od błędu operatora. Mapa zależności potrafi pokazać, że błąd był tylko skutkiem braku szkolenia, presji czasu albo nieczytelnej instrukcji. To przesuwa rozmowę z szukania winnego na poprawę procesu.
Jak rozpoznać dobry moment na użycie tego narzędzia
Warto po nie sięgnąć, gdy zespół zgromadził już podstawowe informacje, ale nadal nie potrafi ustalić priorytetu działań. Dobrym sygnałem jest sytuacja, w której podczas spotkania pada wiele trafnych przyczyn, lecz nikt nie umie powiedzieć, która z nich uruchamia największą liczbę kolejnych problemów.
Nie jest to natomiast narzędzie do prostego zadania z jedną przyczyną. Jeżeli awaria wynika bezpośrednio z braku zasilania, rozbudowany schemat może tylko wydłużyć analizę. Najpierw trzeba dopasować metodę do złożoności problemu.
Jak przygotować mapę zależności krok po kroku
Najlepsze wyniki daje praca małego, wielofunkcyjnego zespołu. W produkcji powinni spotkać się przynajmniej przedstawiciel jakości, lider procesu, operator lub technik oraz osoba znająca planowanie albo logistykę. Zespół liczący 4-8 osób zwykle pozwala zebrać różne perspektywy bez zamieniania spotkania w chaotyczną dyskusję.
- Zdefiniuj problem. Zapisz go jednym zdaniem i dodaj zakres, miejsce oraz okres, którego dotyczy.
- Zbierz czynniki. Wypisz przyczyny, objawy, ograniczenia i zdarzenia towarzyszące. Na tym etapie nie oceniaj ich zbyt szybko.
- Ustal kierunek wpływu. Dla każdej pary elementów zadaj pytanie, czy jeden rzeczywiście zwiększa prawdopodobieństwo albo skalę drugiego.
- Narysuj strzałki. Kieruj je od czynnika wpływającego do czynnika, na który oddziałuje.
- Policz wpływy. Elementy, od których wychodzi najwięcej strzałek, mogą być przyczynami nadrzędnymi.
- Zweryfikuj dane. Sprawdź, czy najważniejsze zależności potwierdzają pomiary, rejestry i obserwacja procesu.
- Wybierz działania. Zacznij od przyczyn, które mają duży wpływ, są możliwe do zmiany i nie wymagają nieproporcjonalnych nakładów.
Samo głosowanie zespołu nie wystarcza. Jeżeli sześć osób uzna, że głównym problemem jest jakość materiału, a dane pokazują podobny poziom wad przy różnych dostawach, trzeba to zaznaczyć jako hipotezę, nie jako fakt. Rozdzielenie opinii od dowodu jest jednym z warunków dobrej analizy.
Jak formułować elementy, żeby schemat był użyteczny
Unikaj ogólnych haseł typu „zła organizacja” albo „czynnik ludzki”. Lepszy zapis brzmi „brak kontroli pierwszej sztuki po przezbrojeniu” lub „operator nie ma dostępu do aktualnej instrukcji”. Takie sformułowania można sprawdzić, zmierzyć i przypisać do konkretnego działania.
Warto też rozdzielać przyczynę od objawu. „Opóźniona wysyłka” jest wynikiem, natomiast „brak potwierdzenia kompletacji w systemie” może być jednym z czynników, które do niej prowadzą. Im bardziej precyzyjne są opisy, tym łatwiej przejść od rysunku do planu poprawy.

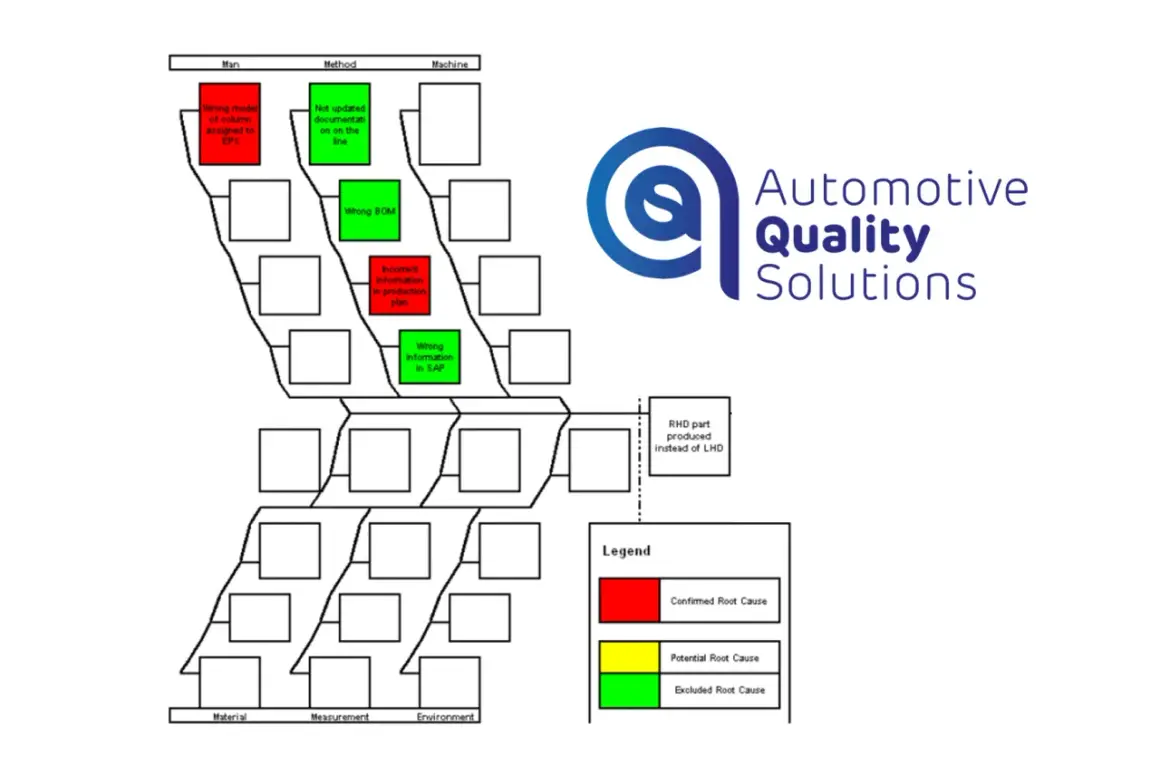

Przykład z produkcji pokazuje, gdzie jest prawdziwa przyczyna
Załóżmy, że zakład obserwuje wzrost reklamacji dotyczących wymiaru detalu. Zespół wpisuje w centrum problem „niestabilny wymiar po obróbce”, a wokół niego umieszcza między innymi zużycie narzędzia, brak pomiaru międzyoperacyjnego, różnice w ustawieniu maszyny, presję na skrócenie cyklu i opóźnioną reakcję na pierwsze odchylenia.
Po połączeniu elementów może się okazać, że zużycie narzędzia wpływa na wymiar, ale brak pomiaru międzyoperacyjnego powoduje, że odchylenie jest wykrywane dopiero po wykonaniu dużej partii. Presja na skrócenie cyklu ogranicza czas kontroli, a niejednoznaczna instrukcja utrudnia właściwą reakcję operatora.
| Element analizy | Co może pokazać schemat | Przykładowe działanie |
|---|---|---|
| Zużycie narzędzia | Bezpośrednio zwiększa ryzyko odchyłki wymiarowej | Ustalenie limitu zużycia i harmonogramu wymiany |
| Brak pomiaru międzyoperacyjnego | Opóźnia wykrycie problemu i zwiększa liczbę braków | Dodanie kontroli po określonej liczbie sztuk |
| Presja na czas cyklu | Ogranicza kontrolę i sprzyja pomijaniu czynności | Przegląd standardu pracy oraz realnego taktowania |
| Niejasna instrukcja | Zwiększa różnice między operatorami | Ujednolicenie instrukcji i krótkie szkolenie stanowiskowe |
Największą wartość ma tu nie sam wygląd grafiki, ale odkrycie zależności między czynnikami. Czasem działanie skierowane na jedną przyczynę, na przykład wprowadzenie pomiaru w toku, ogranicza jednocześnie liczbę braków, czas sortowania i ryzyko wysyłki wadliwej partii.
Nie myl tej metody z innymi diagramami
Podobne nazwy często prowadzą do nieporozumień. W analizie danych określenie „relacje” może oznaczać zależności przyczynowe, związki statystyczne albo powiązania między tabelami. Przed rozpoczęciem pracy trzeba ustalić, jaki problem ma rozwiązać wybrana forma.
| Narzędzie | Główne pytanie | Kiedy je wybrać |
|---|---|---|
| Diagram relacji przyczynowych | Jak czynniki wpływają na siebie nawzajem? | Gdy problem jest złożony i ma wiele wzajemnie powiązanych przyczyn |
| Diagram Ishikawy | Jakie kategorie przyczyn mogą tworzyć konkretny skutek? | Gdy potrzebujesz uporządkować przyczyny według grup, na przykład człowiek, maszyna, metoda i materiał |
| Diagram korelacji | Czy dwie zmienne zmieniają się razem? | Gdy masz serię pomiarów i chcesz sprawdzić możliwy związek liczbowy |
| Diagram encji i relacji | Jak obiekty i tabele są powiązane w bazie danych? | Gdy projektujesz lub dokumentujesz strukturę systemu informatycznego |
Trzeba pamiętać o ważnym ograniczeniu. Strzałka na schemacie nie dowodzi związku przyczynowego. Pokazuje hipotezę zespołu, którą należy sprawdzić pomiarem, testem procesu albo analizą danych historycznych. Korelacja nie jest przyczynowością, a podobne terminy nie oznaczają tych samych metod.
Jak ocenić, które czynniki są najważniejsze
Najprostszy sposób polega na policzeniu liczby strzałek wychodzących z każdego elementu. Węzeł z pięcioma wpływami może być ważniejszy od węzła z jednym połączeniem, ale nie wolno traktować tej liczby jak gotowego rankingu. Znaczenie ma także siła wpływu, częstotliwość występowania i możliwość sterowania danym czynnikiem.
Możesz zastosować prostą ocenę w skali od 1 do 5. Zespół przyznaje punkty za siłę wpływu, częstość występowania oraz łatwość wdrożenia poprawy. Działanie z wynikiem 12 punktów może trafić wyżej niż działanie ocenione na 9 punktów, jeżeli dotyczy przyczyny, którą można szybko usunąć bez zatrzymywania całej linii.
- Siła wpływu oznacza, jak bardzo dany czynnik zmienia wynik procesu.
- Częstość pokazuje, jak regularnie problem pojawia się w danych.
- Wykrywalność określa, jak szybko organizacja zauważa odchylenie.
- Sterowalność mówi, czy zespół ma realny wpływ na badaną przyczynę.
W praktyce dobrze działa połączenie mapy zależności z analizą Pareto. Pierwsza metoda pokazuje strukturę problemu, a druga pomaga sprawdzić, które przyczyny generują największą liczbę przypadków, kosztów albo minut przestoju. Dopiero razem dają rozsądną podstawę do ustalenia kolejności działań.
Błędy, przez które analiza traci wartość
Łączenie wszystkiego ze wszystkim
Jeżeli każda karteczka zostanie połączona z każdą inną, powstaje gęsta sieć, której nie da się czytać. Relację warto narysować dopiero wtedy, gdy zespół potrafi opisać jej kierunek i sens jednym zdaniem. Brak pewności lepiej oznaczyć jako zależność do weryfikacji.
Mieszanie faktów z przypuszczeniami
„Operator się spieszył” często jest oceną, a nie pomiarem. Dokładniejszy zapis to „średni czas wykonania był o 18% krótszy od standardu podczas zmiany popołudniowej”, o ile dane rzeczywiście to potwierdzają. Konkret ogranicza emocje i ułatwia wybór działania.
Przeczytaj również: Sektor SSC - Czy to przyszłość Twojej kariery w Polsce?
Kończenie pracy na samym rysunku
Diagram nie poprawia procesu sam z siebie. Każdy ważny węzeł powinien otrzymać właściciela, termin i sposób sprawdzenia efektu. Bez tego spotkanie kończy się ciekawą dyskusją, ale problem wraca po kilku tygodniach.
Przed zamknięciem analizy zadaję zespołowi trzy pytania: co zmienimy, kto za to odpowiada i po czym poznamy poprawę? Jeżeli na którekolwiek z nich nie ma jasnej odpowiedzi, mapa wymaga jeszcze dopracowania albo dane są zbyt słabe, by podejmować decyzję.
Jak zamienić mapę przyczyn w decyzję operacyjną
Dobre opracowanie nie powinno kończyć się w folderze z dokumentacją jakościową. Najbardziej użyteczny schemat wskazuje jedną lub dwie przyczyny, które warto sprawdzić w pierwszej kolejności, oraz pokazuje, jakie dane trzeba zebrać przed wdrożeniem poprawy.
Po działaniu korygującym porównaj wynik z okresem bazowym. W zależności od problemu mogą to być reklamacje na 1000 sztuk, procent braków, średni czas przezbrojenia, liczba przestojów albo terminowość dostaw. Bez wskaźnika przed i po zmianie trudno odróżnić rzeczywistą poprawę od chwilowego przypadku.
Najrozsądniej traktować tę metodę jako punkt łączący pracę zespołu z analizą danych. Pomaga uporządkować myślenie, ale nie zastępuje pomiarów, testów ani obserwacji procesu. Właśnie dlatego dobrze przygotowana mapa relacji jest krótka, konkretna i prowadzi do sprawdzalnej decyzji, a nie do efektownej, lecz niepraktycznej grafiki.
