Dok przeładunkowy to kompleksowe stanowisko do załadunku i rozładunku towarów, stanowiące kluczowy element infrastruktury nowoczesnych magazynów i centrów logistycznych. Jego głównym zadaniem jest zniwelowanie różnicy poziomów między posadzką hali a podłogą skrzyni ładunkowej pojazdu, co umożliwia płynny i bezpieczny transport towarów za pomocą wózków widłowych. Ten artykuł stanowi kompleksowy przewodnik, który pomoże Ci, jako managerowi logistyki lub właścicielowi magazynu, podjąć świadomą decyzję inwestycyjną i zoptymalizować procesy przeładunkowe w Twojej firmie.
Dlaczego dobrze zaprojektowany dok przeładunkowy to nerw logistyki Twojej firmy
W dzisiejszym, dynamicznie zmieniającym się świecie logistyki, efektywność operacyjna jest kluczem do sukcesu. Fundamentem tej efektywności są dobrze zaprojektowane i wdrożone strefy przeładunku. To właśnie one decydują o tym, jak szybko, bezpiecznie i sprawnie towary trafiają do magazynu lub opuszczają jego mury. Dobrze zaprojektowany dok przeładunkowy to serce logistyki Twojej firmy, które musi bić w odpowiednim rytmie, aby cały organizm mógł funkcjonować bez zakłóceń.
Co to jest dok przeładunkowy i dlaczego tradycyjna rampa to już za mało?
Dok przeładunkowy to znacznie więcej niż tylko zwykła rampa. Jak podaje Commercecon, jest to kompleksowe stanowisko służące do załadunku i rozładunku towarów, stanowiące kluczowy element infrastruktury nowoczesnych magazynów i centrów logistycznych. Jego głównym zadaniem jest zniwelowanie różnicy poziomów między posadzką hali a podłogą skrzyni ładunkowej pojazdu, co umożliwia płynny i bezpieczny transport towarów za pomocą wózków widłowych. Tradycyjne rampy, często o prostej konstrukcji, nie są w stanie sprostać współczesnym wymaganiom dotyczącym szybkości, bezpieczeństwa i efektywności. Brak izolacji termicznej, ograniczone możliwości dopasowania do różnych typów pojazdów czy mniejsze bezpieczeństwo pracy to tylko niektóre z ich wad. Nowoczesny dok przeładunkowy to zintegrowane rozwiązanie, które minimalizuje te problemy.
Kluczowe korzyści: jak doki wpływają na oszczędność czasu, kosztów i bezpieczeństwo?
Inwestycja w nowoczesne doki przeładunkowe przynosi wymierne korzyści, które przekładają się bezpośrednio na wyniki finansowe firmy. Po pierwsze, znacząco oszczędzamy czas. Szybszy załadunek i rozładunek pojazdów oznacza redukcję czasu ich postoju, co pozwala na zwiększenie liczby obsługiwanych dostaw w ciągu dnia. Po drugie, widzimy realne oszczędności kosztów. Uszczelnienia chronią przed utratą ciepła lub chłodu, co obniża rachunki za energię, zwłaszcza w magazynach chłodniczych. Redukcja uszkodzeń towaru i sprzętu, wynikająca z bezpieczniejszego połączenia między pojazdem a magazynem, również przekłada się na mniejsze straty. Wreszcie, kluczowe jest bezpieczeństwo. Zminimalizowane ryzyko wypadków dla pracowników i uszkodzeń sprzętu, stabilne połączenie między magazynem a pojazdem to wszystko buduje bezpieczne środowisko pracy.
Skutki złego wyboru: jakie problemy generuje nieprzemyślana strefa przeładunku?
Z drugiej strony, nieprzemyślana strefa przeładunku może stać się źródłem licznych problemów, które negatywnie wpływają na całą operację logistyczną. Do najczęstszych należą opóźnienia w dostawach i odbiorach, które mogą prowadzić do niezadowolenia klientów i utraty kontraktów. Zwiększone ryzyko uszkodzeń towaru i sprzętu generuje dodatkowe koszty i przestoje. Wyższe koszty operacyjne, wynikające na przykład ze strat ciepła w magazynie, czy uszkodzeń pojazdów dokujących, również obciążają budżet firmy. Co najważniejsze, nieprawidłowo zaprojektowana strefa dokowa stanowi poważne zagrożenie dla bezpieczeństwa pracowników, a niska wydajność pracy spowalnia cały proces.

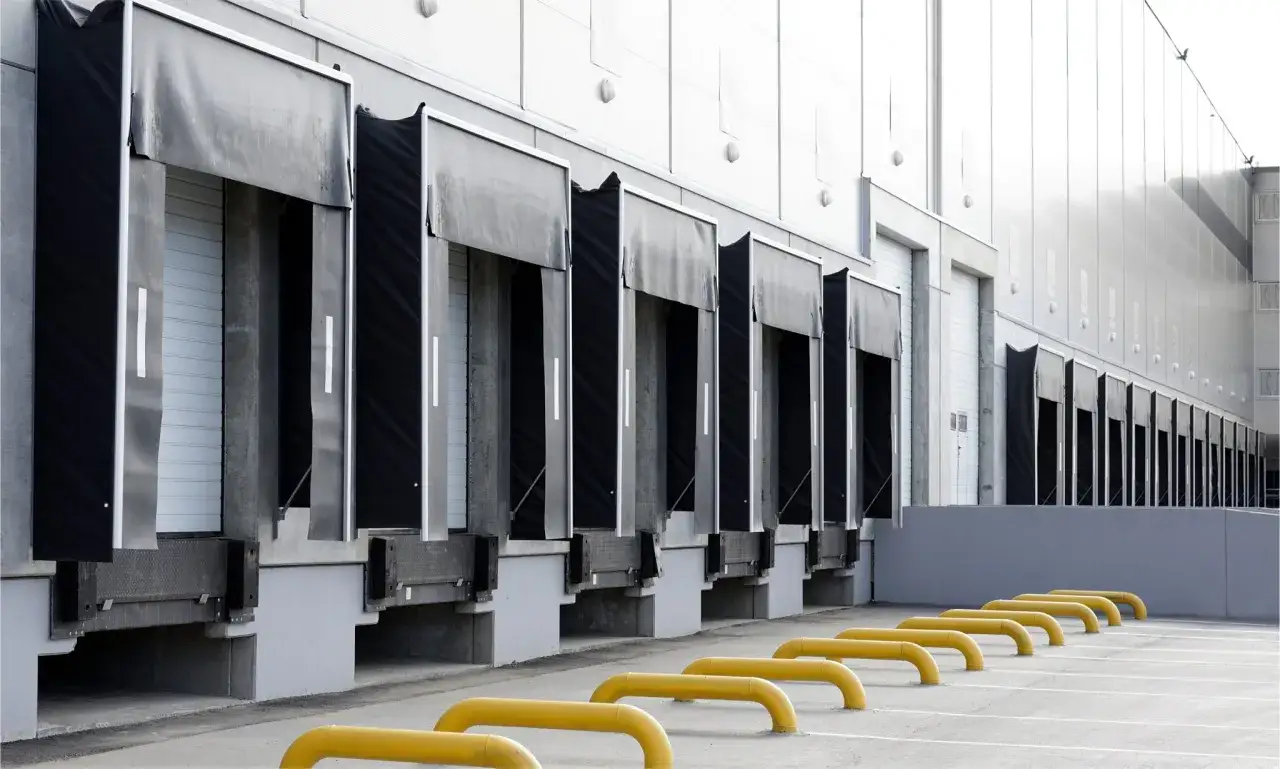

Anatomia idealnego stanowiska przeładunkowego: z czego składa się nowoczesny dok?
Aby w pełni zrozumieć potencjał i funkcjonalność nowoczesnego doku przeładunkowego, przyjrzyjmy się jego poszczególnym elementom. Każdy komponent pełni ściśle określoną rolę, a ich synergia zapewnia optymalną pracę całego systemu.
Serce systemu: rampa przeładunkowa – hydrauliczna czy mechaniczna?
Rampa przeładunkowa, często nazywana mostkiem przeładunkowym, jest kluczowym elementem każdego doku. Jej podstawową funkcją jest wyrównanie różnicy poziomów między podłogą magazynu a skrzynią ładunkową pojazdu. Najczęściej spotykamy rampy hydrauliczne, które dzięki zastosowaniu siłowników hydraulicznych oferują płynną regulację wysokości i dużą precyzję manewrowania. Są one zazwyczaj droższe, ale zapewniają większy komfort i bezpieczeństwo pracy. Ramy mechaniczne, choć prostsze w budowie i tańsze, wymagają większego zaangażowania siły fizycznej operatora i oferują mniejszą elastyczność. Niezależnie od typu, nośność rampy jest parametrem absolutnie krytycznym. Musi być ona dobrana z uwzględnieniem ciężaru wózka widłowego wraz z najcięższym możliwym ładunkiem, a także uwzględniać obciążenia dynamiczne powstające podczas ruchu.
Tarcza ochronna: śluza uszczelniająca (fartuch) i jej rola w ochronie towaru i pracowników
Śluza uszczelniająca, znana również jako fartuch uszczelniający, pełni niezwykle ważną funkcję ochronną. Jej zadaniem jest uszczelnienie przestrzeni między pojazdem a budynkiem magazynu podczas operacji przeładunkowych. Chroni ona wnętrze magazynu przed niekorzystnymi warunkami atmosferycznymi, takimi jak deszcz, wiatr czy niskie temperatury. Jest to szczególnie istotne w branży spożywczej, farmaceutycznej i chłodniczej, gdzie utrzymanie stałej temperatury jest kluczowe dla jakości i bezpieczeństwa produktów. Dostępne są dwa główne typy śluz: mechaniczne, wykonane z wytrzymałych plandek, które dopasowują się do kształtu pojazdu, oraz pneumatyczne, które po zadokowaniu pojazdu nadmuchują się, tworząc szczelne połączenie. Wersje pneumatyczne oferują zazwyczaj lepszą izolację termiczną.
Brama do magazynu: jaka brama przemysłowa najlepiej współpracuje z dokiem?
Brama przemysłowa stanowi integralną część doku przeładunkowego, zamykając otwór magazynu, gdy nie jest on aktywnie używany. Najczęściej w tej roli sprawdzają się bramy segmentowe. Ich konstrukcja, składająca się z poziomych paneli, pozwala na płynne otwieranie i zamykanie, minimalizując ryzyko kolizji z rampą czy pojazdem. Szybkość otwierania i zamykania bramy ma również wpływ na efektywność operacji, szczególnie w magazynach o wysokim natężeniu ruchu. Ważne jest, aby brama była odpowiednio dopasowana do wymiarów otworu dokowego i współpracowała płynnie z rampą przeładunkową.
Niezbędne akcesoria, które gwarantują bezpieczeństwo: naprowadzacze kół, odbojniki i sygnalizacja
Oprócz głównych komponentów, nowoczesny dok przeładunkowy jest wyposażony w szereg akcesoriów, które znacząco podnoszą poziom bezpieczeństwa i efektywności operacji. Naprowadzacze kół to stalowe bariery montowane przed dokiem, które pomagają kierowcy precyzyjnie ustawić pojazd prostopadle do rampy, minimalizując ryzyko uszkodzenia fasady budynku czy samego pojazdu. Odbojniki gumowe, umieszczone po bokach doku, amortyzują siłę uderzenia naczepy o budynek podczas manewrowania, chroniąc zarówno konstrukcję, jak i pojazd. Niezwykle ważna jest również sygnalizacja świetlna, która informuje kierowcę o prawidłowym zadokowaniu pojazdu oraz sygnalizuje pracownikom w magazynie, czy operacja może być bezpiecznie rozpoczęta. Uzupełnieniem systemu bezpieczeństwa są kliny pod koła, które uniemożliwiają niekontrolowany odjazd pojazdu podczas załadunku lub rozładunku.
Jaki typ doku przeładunkowego jest stworzony dla Twoich potrzeb?
Rynek oferuje różnorodne rozwiązania w zakresie doków przeładunkowych, pozwalając na dopasowanie systemu do specyficznych potrzeb każdej firmy. Wybór odpowiedniego typu doku jest kluczowy dla optymalizacji procesów i maksymalizacji korzyści.
Klasyczny dok wbudowany: standardowe i sprawdzone rozwiązanie
Klasyczny dok wbudowany jest najczęściej spotykanym i najbardziej uniwersalnym rozwiązaniem. Jest on integralną częścią konstrukcji budynku magazynowego, co zapewnia mu dużą stabilność i trwałość. Tego typu doki są idealne dla większości standardowych operacji logistycznych i sprawdzają się w magazynach o różnym przeznaczeniu. Ich główną zaletą jest wysoka funkcjonalność i możliwość pełnej integracji z resztą infrastruktury.
Domki przeładunkowe: kiedy warto przenieść strefę załadunku na zewnątrz budynku?
Alternatywą dla doków wbudowanych są domki przeładunkowe. Są to zewnętrzne, samonośne konstrukcje montowane przed budynkiem magazynu. Ich największą zaletą jest możliwość zaoszczędzenia cennego miejsca wewnątrz hali. Są one szczególnie polecane w sytuacjach, gdy magazyn jest już istniejący i jego rozbudowa jest niemożliwa lub nieopłacalna, gdy brakuje miejsca wewnątrz, lub gdy potrzebna jest większa elastyczność w konfiguracji strefy załadunku. Domki przeładunkowe pozwalają na stworzenie dedykowanych stanowisk bez ingerencji w główną bryłę budynku.
"Ciepły dok": rozwiązanie obowiązkowe dla branży chłodniczej i spożywczej
Dla firm działających w branżach wymagających ścisłej kontroli temperatury, takich jak przemysł spożywczy, farmaceutyczny czy chłodniczy, kluczowe jest zastosowanie tzw. "ciepłego doku". Jest to specjalnie zaprojektowane stanowisko przeładunkowe, które minimalizuje straty termiczne podczas operacji. Charakteryzuje się ono zazwyczaj lepszą izolacją termiczną, zastosowaniem śluz pneumatycznych o wysokiej szczelności oraz często dodatkowymi uszczelnieniami i systemami kontroli temperatury. "Ciepły dok" zapobiega niepożądanym wahaniom temperatury wewnątrz magazynu, chroniąc towary wrażliwe i zapewniając zgodność z normami.
Specjalistyczne rozwiązania: doki dla firm kurierskich i niestandardowej floty
Oprócz standardowych rozwiązań, rynek oferuje również doki przeładunkowe dedykowane dla specyficznych potrzeb. Doki dla firm kurierskich często charakteryzują się mniejszymi wymiarami stanowisk, dostosowanymi do obsługi busów i samochodów dostawczych, które są podstawą floty tych przedsiębiorstw. Z kolei doki dla niestandardowej floty są projektowane z myślą o pojazdach o nietypowych wysokościach, takich jak naczepy "jumbo" czy pojazdy niskopodwoziowe. W takich przypadkach często stosuje się rampy o szerszym zakresie regulacji wysokości lub specjalne systemy dopasowujące.
Projektowanie strefy przeładunku krok po kroku: o czym musisz pamiętać?
Skuteczne zaprojektowanie strefy przeładunku to proces, który wymaga starannego rozważenia wielu czynników technicznych i operacyjnych. Prawidłowe wymiary, odpowiednia nośność i wystarczająca przestrzeń manewrowa to fundamenty bezpiecznej i wydajnej pracy.
Kluczowe wymiary: jak dopasować wysokość rampy i szerokość otworu do Twoich pojazdów?
Podstawowym elementem, który należy precyzyjnie dopasować, są wymiary doku. Wysokość rampy przeładunkowej, która zazwyczaj wynosi od 1,10 do 1,25 metra dla standardowych naczep typu TIR, musi być skorelowana z wysokością podłogi skrzyni ładunkowej obsługiwanych pojazdów. Należy uwzględnić zarówno flotę pojazdów, która obecnie obsługuje magazyn, jak i te, które mogą pojawić się w przyszłości. Podobnie szerokość otworu dokowego powinna być wystarczająca do swobodnego manewrowania wózkiem widłowym, ale jednocześnie minimalizować straty ciepła. Dokładne dopasowanie wymiarów jest kluczowe dla płynności operacji.
Nośność rampy: jak obliczyć ją poprawnie, by uniknąć katastrofy?
Nośność rampy przeładunkowej to parametr, którego nie można zaniżać pod żadnym pozorem. Obliczenie jej wymaga uwzględnienia nie tylko ciężaru samego wózka widłowego z operatorem, ale także ciężaru najcięższego ładunku, jaki będzie on przewoził. Ponadto, należy wziąć pod uwagę obciążenia dynamiczne, które powstają podczas ruchu wózka po rampie. Zignorowanie tych czynników i wybór rampy o zbyt niskiej nośności może prowadzić do poważnych awarii, uszkodzenia sprzętu, a w najgorszym przypadku do wypadku.
Plac manewrowy: ile miejsca potrzebuje ciężarówka, by sprawnie zadokować?
Odpowiednio zaprojektowany plac manewrowy jest równie ważny jak sam dok. Ciężarówki, zwłaszcza te dłuższe zestawy, potrzebują wystarczającej przestrzeni, aby bezpiecznie podjechać do doku, wykonać manewr cofania i precyzyjnie zadokować. Zbyt mały plac manewrowy utrudnia te czynności, zwiększa ryzyko kolizji z innymi pojazdami lub przeszkodami, a także spowalnia ruch. Orientacyjne wymiary placu manewrowego dla standardowych ciężarówek powinny umożliwiać swobodne manewrowanie i bezpieczne zadokowanie, często wymagając przestrzeni kilkukrotnie większej niż długość samego pojazdu.
Najczęstsze błędy projektowe i jak się przed nimi ustrzec
Podczas projektowania strefy przeładunku popełnianych jest wiele błędów, które mogą mieć długofalowe konsekwencje. Do najczęstszych należą: niewystarczająca przestrzeń manewrowa, zbyt niska lub zbyt wysoka rampa w stosunku do floty, brak odpowiednich uszczelnień termicznych, niedoszacowanie nośności rampy, czy brak uwzględnienia przyszłego rozwoju i potencjalnych zmian w obsłudze pojazdów. Aby uniknąć tych błędów, kluczowa jest współpraca z doświadczonymi projektantami i dostawcami, którzy posiadają wiedzę i doświadczenie w optymalizacji tego typu rozwiązań.
Bezpieczeństwo i przepisy: co mówi norma PN-EN 1398?
Bezpieczeństwo w strefie dokowej to priorytet, który jest regulowany przez odpowiednie przepisy i normy. Zrozumienie ich wymagań jest niezbędne dla każdego, kto odpowiada za infrastrukturę logistyczną.
Obowiązkowe wymagania dla ramp przeładunkowych według polskiego prawa
Kluczowym dokumentem określającym wymagania bezpieczeństwa dla ramp przeładunkowych jest europejska norma PN-EN 1398. Norma ta obejmuje szereg aspektów, od konstrukcji samej rampy, poprzez jej nośność, aż po wymagania dotyczące oznakowania i obsługi. Zapewnienie zgodności z PN-EN 1398 jest nie tylko wymogiem prawnym, ale przede wszystkim gwarancją bezpieczeństwa użytkowników i integralności sprzętu. Przestrzeganie tej normy minimalizuje ryzyko wypadków i awarii.
Systemy blokujące odjazd pojazdu (Combilok): kiedy są niezbędne?
Dla zwiększenia bezpieczeństwa operacji przeładunkowych, szczególnie w magazynach o wysokim natężeniu ruchu lub z towarem o wysokiej wartości, stosuje się zaawansowane systemy blokujące odjazd pojazdu, takie jak Combilok. System ten, poprzez mechaniczne zablokowanie koła pojazdu, uniemożliwia jego niekontrolowany odjazd w trakcie załadunku lub rozładunku. Jest to niezwykle ważne zabezpieczenie, które zapobiega tragicznym w skutkach wypadkom i uszkodzeniom sprzętu. W wielu przypadkach stosowanie takich systemów jest wręcz rekomendowane lub wymagane przez wewnętrzne procedury bezpieczeństwa.
Rola pracodawcy i zarządcy obiektu w zapewnieniu bezpieczeństwa w strefie dokowej
Odpowiedzialność za bezpieczeństwo w strefie dokowej spoczywa na pracodawcy i zarządcy obiektu. Kluczowe obowiązki obejmują regularne przeglądy i konserwację wszystkich elementów systemu dokowego, zapewnienie odpowiednich szkoleń dla pracowników obsługujących doki, wdrażanie jasnych i skutecznych procedur bezpieczeństwa, a także dbanie o odpowiednie oznakowanie i oświetlenie strefy pracy. Tylko kompleksowe podejście do zarządzania bezpieczeństwem może zagwarantować minimalizację ryzyka.
Eksploatacja, serwis, modernizacja: jak zadbać o doki, by służyły latami?
Doki przeładunkowe, jak każde urządzenie mechaniczne, wymagają regularnej uwagi i konserwacji, aby zapewnić ich długotrwałe i bezawaryjne działanie. Dbanie o nie to inwestycja, która zwraca się wielokrotnie.
Dlaczego regularny serwis jest tańszy niż usuwanie awarii?
Regularny serwis i konserwacja doków przeładunkowych to znacznie bardziej opłacalna strategia niż reagowanie na awarie. Działania prewencyjne pozwalają na wczesne wykrycie i usunięcie drobnych usterek, zanim przerodzą się one w poważne problemy, które mogą prowadzić do kosztownych przestojów w pracy. Regularne przeglądy przedłużają żywotność urządzeń, zapewniają ich optymalną wydajność i minimalizują ryzyko nieprzewidzianych awarii, które mogą sparaliżować całą operację logistyczną.
Najczęstsze usterki doków i sygnały, których nie można ignorować
W dokach przeładunkowych mogą wystąpić różnego rodzaju usterki. Do najczęstszych należą problemy z hydrauliką ramp (wycieki, nierówna praca), uszkodzenia fartuchów uszczelniających (przetarcia, rozdarcia), awarie bram przemysłowych (problemy z prowadnicami, silnikami) czy zużycie elementów mechanicznych (zawiasy, rolki). Sygnały ostrzegawcze, takie jak nietypowe hałasy, nierówna praca, widoczne uszkodzenia czy problemy z uruchomieniem, powinny skłonić do natychmiastowej interwencji serwisowej, aby zapobiec dalszym uszkodzeniom.
Przeczytaj również: Jednostka ładunkowa - Zrozum i zoptymalizuj swój łańcuch dostaw
Modernizacja starego doku: kiedy naprawa przestaje się opłacać?
Decyzja o modernizacji lub wymianie starego doku przeładunkowego powinna być poprzedzona analizą kosztów i korzyści. Koszty napraw mogą zacząć przewyższać opłacalność inwestycji w nowe rozwiązanie, gdy urządzenie jest już mocno zużyte, jego parametry techniczne nie spełniają już aktualnych standardów bezpieczeństwa lub efektywności energetycznej, lub gdy naprawy stają się coraz częstsze i bardziej kosztowne. Nowe technologie, wyższe standardy bezpieczeństwa i lepsza efektywność energetyczna oferowane przez nowoczesne doki często sprawiają, że modernizacja staje się bardziej opłacalna w dłuższej perspektywie.
